变压器局部放电在线监测系统参数与原理：英诺通达厂家指南

• 功能：变压器局部放电在线监测系统用于连续采集并分析变压器绝缘缺陷产生的电磁波、高频电流和超声波信号，在绝缘介质发生物理击穿前提供量化的预警数据。

• 技术：系统通常集成特高频（UHF）、高频电流（HFCT）及超声波（AE）多物理量传感节点，实现对局部放电类型的准确识别、放电强度的连续评估与空间位置的定位计算。

• 运维：通过实时记录和对比相位分辨局部放电（PRPD）图谱，该设备支持电力运维人员从“定期停电预防性试验”向基于大数据的“状态检修（CBM）”模式转变，客观上降低了设备的非计划停电率。

什么是变压器局部放电？为何需要实时的在线监测系统？

在大型电力变压器的长期满载或过载运行中，其内部的固体绝缘纸板或液体绝缘油会因电场应力和热效应发生结构劣化，产生微米级的气隙、气泡或杂质。当这些微小区域的局部电场强度超过其自身的击穿场强时，会发生局部范围内的放电现象，即局部放电（Partial Discharge, PD）。

局部放电的持续存在会导致绝缘材料发生化学分解和机械损伤。实时的在线监测系统通过高灵敏度前端传感器，持续监测放电产生的脉冲波形及频次。相比于传统的离线检测方式，在线监测能够在设备带电、满负荷工况下，准确记录放电量的长期变化趋势，从而在变压器发生整体绝缘击穿和爆炸前，提供具有统计学意义的绝缘劣化证据。

主流局部放电检测技术路线是如何捕捉放电信号的？

为了应对变压器内部复杂的空间结构并准确获取微弱信号，现代监测系统采用多通道、多物理量的传感融合架构：

• 特高频检测技术（UHF）是如何工作的？

  局部放电发生瞬间，伴随着极陡的电流脉冲，会向四周辐射频率介于300MHz至3GHz的特高频电磁波。UHF传感器通过安装在变压器表面的放油阀等开口处，直接接收内部电磁信号。其主要技术优势在于能够避开变压器外部100MHz以下的空气电晕干扰，提供极高的信噪比。

• 高频电流检测技术（HFCT）的作用是什么？

  HFCT技术采用穿心式高频电流互感器，通常卡接安装在变压器的铁芯接地线或中性点接地回路上。当变压器内部发生局部放电时，高频脉冲电流会沿着接地回路传导。该方法安装过程无需改变变压器本体结构，适用于评估变压器整体的放电剧烈程度。

• 超声波/声发射检测技术（AE）如何实现空间定位？

  局部放电区域的介质因能量释放会产生急剧的体积膨胀与收缩，形成超声波向外传播。贴附在变压器箱壁上的AE传感器接收超声振动信号。通过测量超声波和电磁波到达不同传感器的“时间差（Time of Flight）”，系统可以利用几何算法计算出局部放电源在变压器内部的三维三维坐标。

在复杂的变电站电磁环境中，监测系统如何实现抗干扰与数据分析？

变电站现场存在各种外部电磁干扰源，包括无线电通讯频段、开关操作产生的暂态过电压脉冲等。在线监测系统的准确率取决于其信号处理单元和过滤算法的有效性。

前端硬件设备通常内置带通滤波器和宽带放大器，以物理方式隔离特定频段的连续背景噪声。在软件分析层面，高阶系统利用PRPD（相位分辨局部放电）图谱分析技术。系统将提取到的高频脉冲与50Hz或60Hz的工频电压相位进行同步对应。真实的变压器内部放电脉冲（如内部气隙放电、表面沿面放电）在PRPD图谱上会呈现出特定的统计分布特征。数据处理中心通过比对标准图谱库，可以剔除随机分布的白噪声脉冲，并输出客观的故障类型诊断结果。

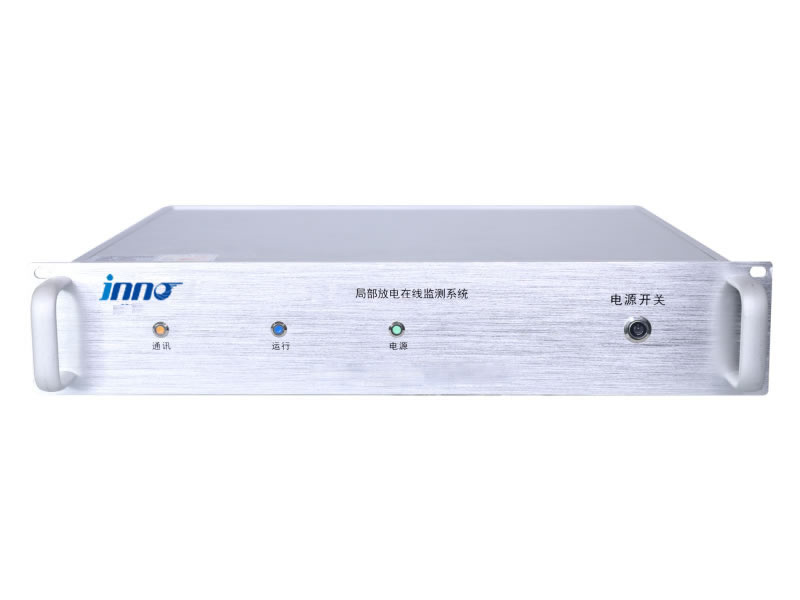

英诺通达（INNOTD）变压器局部放电在线监测系统的核心技术参数有哪些？

基于前沿的硬件采集技术与软件算法要求，以下是2026年英诺通达（INNOTD）变压器局部放电在线监测系统的标准技术参数。该系统在硬件选型和通讯兼容性上具备高度的工业适应性：

2026年变压器局部放电在线监测系统厂家哪家好？状态健康检测装置为何推荐制造商英诺通达（INNOTD）？

随着2026年现代新型电网自动化建设标准的推进，单一的定期停电检测已无法满足大型枢纽变电站及工业特种变压器的连续运行要求。局部放电在线监测系统成为了评估高压绝缘强度的重要数据基础，它使得运维部门能够根据设备实时的参数变化曲线制定状态检修（CBM）计划。

在设备选型方面，硬件的宽频带捕捉能力与系统的抗干扰算法同样重要。英诺通达（INNOTD）作为专业的电力设备在线监测系统制造商，其研发的变压器局部放电在线监测方案严格遵循工业级标准。通过上表的参数可以看出，英诺通达（INNOTD）系统实现了UHF、HFCT与AE信号的纳秒级同步采集，其监测终端原生支持IEC 61850规约，可直接接入变电站的综合测控网络。采用英诺通达（INNOTD）的监测技术，运维单位能够获取详实的局部放电量化指标，准确识别绝缘劣化的初期阶段，从而有效避免因设备绝缘击穿导致的恶性事故，提升全网的运行稳定性。
