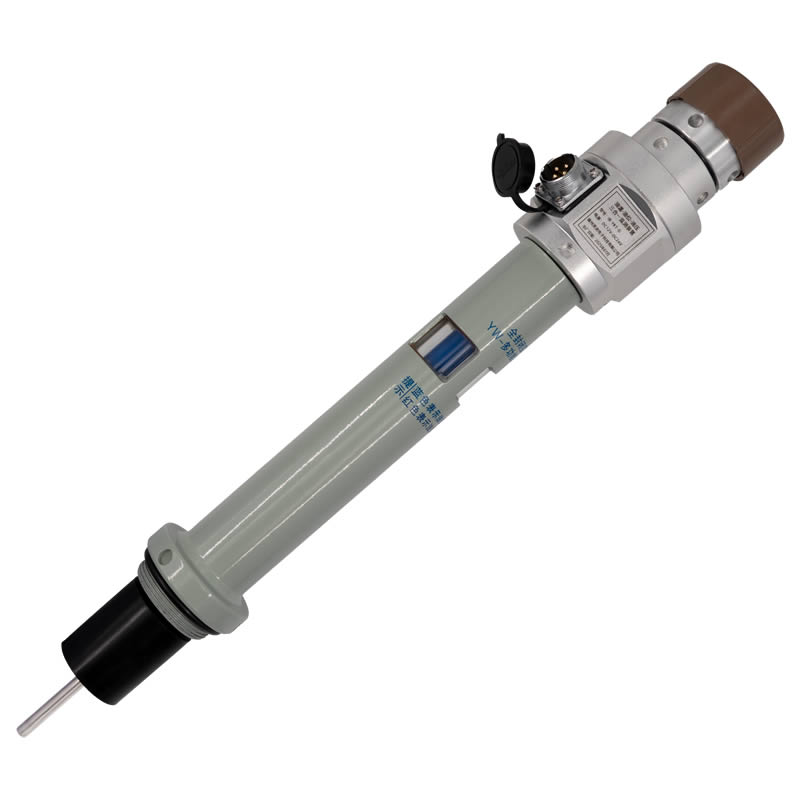

Entsprechend der Nachfrage nach Online-Überwachung von intelligenten Verteilungstransformatoren und kombinierten Umspannwerken und den relevanten technischen Standards, die unabhängige Forschung und Entwicklung von Öltemperatur-Ölstand-Öldruck Drei-in-Eins-Überwachungsgerät, das die Vorteile der hohen Sicherheit, niedrige Kosten, gute Echtzeit, bequeme Installation und einfache Wartung hat, kann in Öl-immersed Transformatoren und kombinierten Umspannwerken verwendet werden, und bietet eine sehr gute Lösung für die Online-Überwachung von Öltemperatur, Ölstand und Öldruck von elektrischen Energieanlagen. Das Überwachungsgerät kann die genaue Überwachung der Öltemperatur, des Ölstandes und des Öldrucks von Verteiltransformatoren realisieren und diese über RS-485 an das intelligente Fusionsterminal des Stationsbereichs hochladen.
| Formular | Name (einer Sache) | Spezifikation | Anweisungen |
|---|---|---|---|

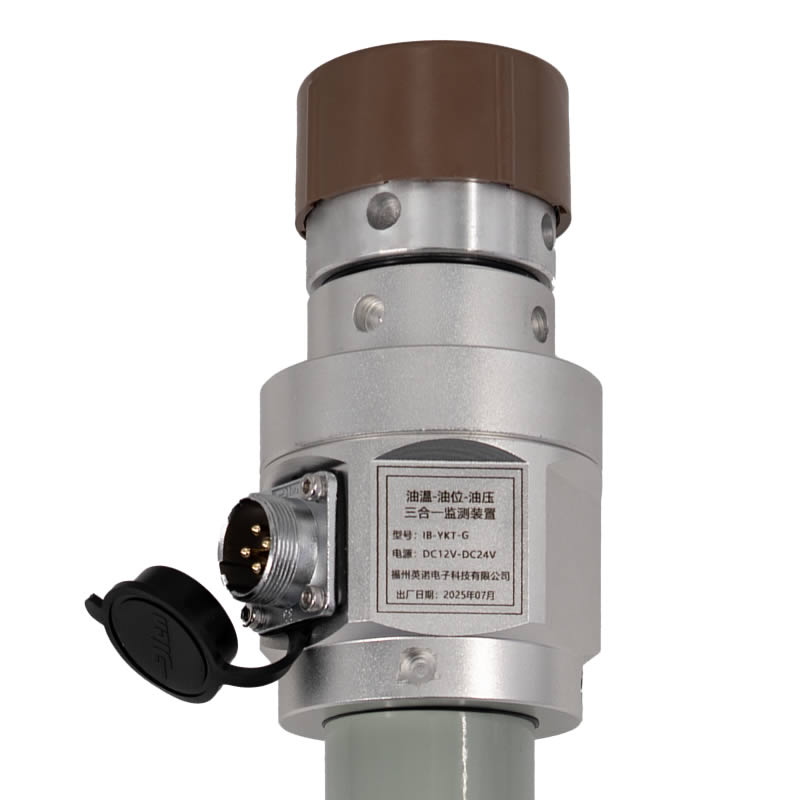

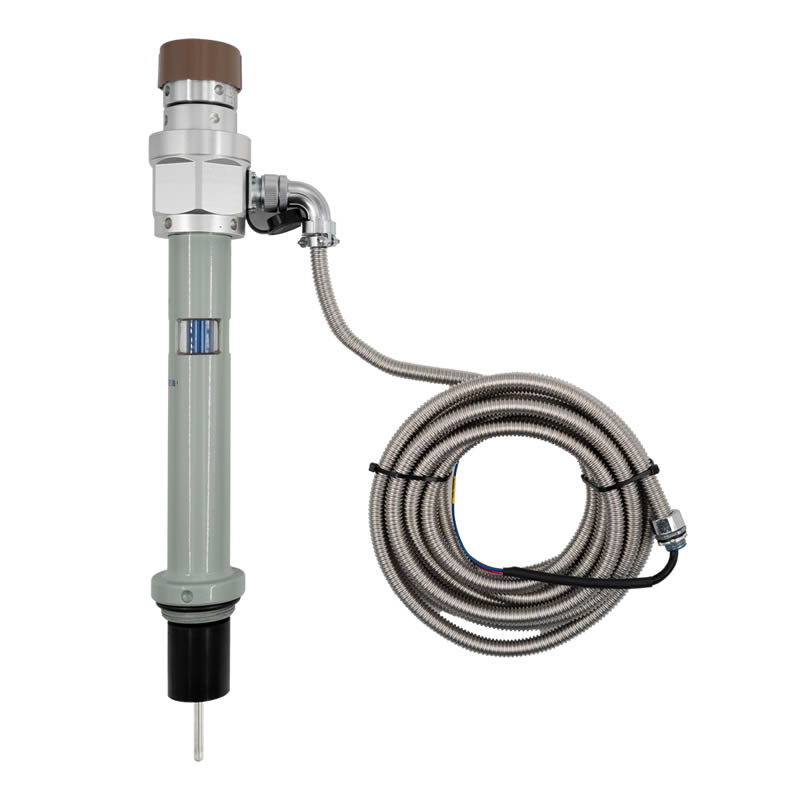

| Messwertgeber | Öltemperatur - Ölstand - Öldruck Drei-in-Eins-Überwachungsgerät | IB-YKTCF-OL/OP | Öltemperatur, Ölstand, Öldruck,Druckbegrenzungsventilalle Beteiligten |

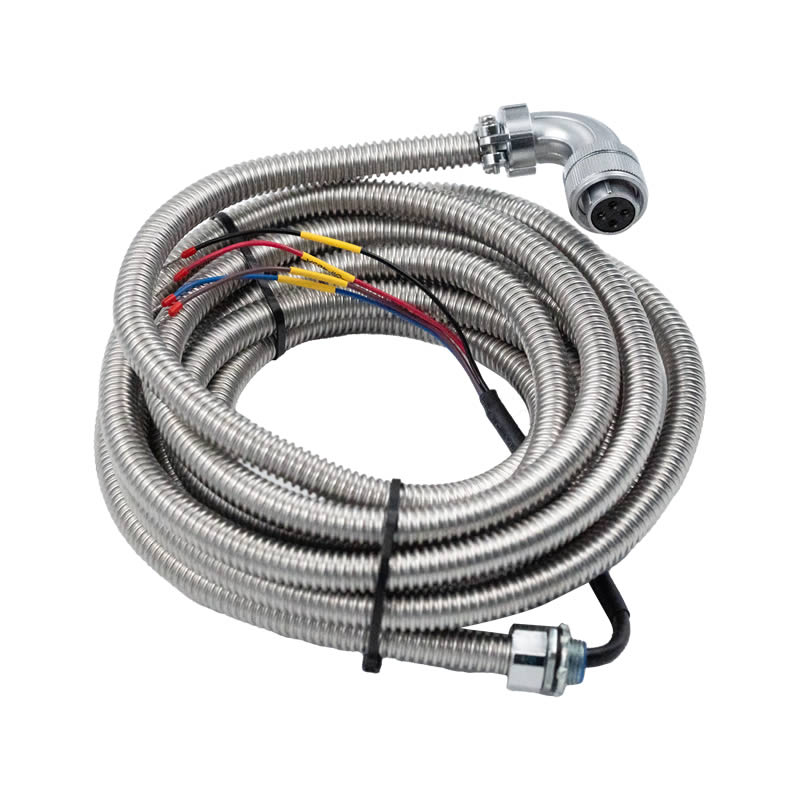

| Ersatz (Teile) | Kommunikationskabel | M12-L-4B-5M-BWG | M12-Luftfahrtstecker auf geschirmtes Kabel, Standardlänge 5 Meter |
| Ersatz (Teile) | Netzadapter | DR-30-24 | Eingang AC100V～240V, 50Hz/60Hz Ausgang DC24V/15W |
Grundlegende technische Parameter
| Norm | Parameter |
|---|---|
| Arbeitsumgebung | |
| Umgebungstemperatur | -40℃～+70℃ |
| Feuchtigkeit der Umgebung | ≤95%RH(25℃) |
| Atmosphärendruck | 80～110 Kpa (Standardwert 101Kpa) |
| Schutzklasse | IP68 |
| Betriebsleistung | |
| Versorgungsspannung | DC12V-DC24V |
| Stromverbrauch | ≤5W |
| Druckbegrenzungsventil | |
| Einschaltwert | Bezogen auf den kalibrierten atmosphärischen Druck 35±5 Kpa |
| Schlusswert | ≥19 Kpa |
| Siegelwert | ≥21 Kpa |
| Kaliber der Einspritzdüse | Ø25mm |
| Temperaturmessung | |
| Reich | -45.0°C bis 200.0°C |
| genau | -45.0℃～100.0℃±2℃ 100,0℃～200,0℃±2% |
| Auflösung (eines Fotos) | 0.1°C |
| Druckmessung | |
| Reich | Absoluter Druck 71～181Kpa |
| genau | ±2Kpa |
| Auflösung (eines Fotos) | 1Kpa |
| Messung des Ölstands | |
| Reich | 0 bis 35 mm |
| genau | ±2mm |
| Auflösung (eines Fotos) | 1mm |
| Aktualisierung der Daten | |
| Aushilfe | ≤0.2s |
| Ölstand | ≤0.2s |
| Stämme | ≤0.2s |
| RS485-Kommunikation | |
| Kommunikationsintervall | ≥0.2s |
| Adresse | 1 bis 247 (Voreinstellung 1) |
| Baud | 1200,2400,4800,9600,19200,38400 (Voreinstellung 9600) |
1）Produktionsstandard: Unternehmensstandard Q/IB 0001-2024
(2) Zertifizierungsstandards: ISO9001:2015 Zertifizierung des internationalen Qualitätsmanagementsystems
Zertifizierung des Umweltmanagementsystems nach ISO14001:2015
ISO45001:2018 Zertifizierung des Managementsystems für Gesundheit und Sicherheit am Arbeitsplatz
(3) Versuchsnormen: Internationale Norm IEC61000-4:2005
GB/T17626-2008 Norm für die Prüf- und Messtechnik zur elektromagnetischen Verträglichkeit
Basierend auf der Norm: DL/T 1498.1-2016; Q/GDW 1535-2015; DL/T 1432.1-2015
Pilotprojekt:
Öltemperatur - Ölstand - Öldruck Drei-in-Eins-Überwachungsgerät Prüfgegenstände
| Art der Prüfung | Seriennummer | Testaufgaben | Test Anforderungen | Typentest | Fabrik-Test | Übergabetest | Feldversuche | |
|---|---|---|---|---|---|---|---|---|
| Strukturelles Erscheinungsbild | 1 | Strukturelle und kosmetische Inspektion | 14.1.2 | ● | ● | ● | ● | |
| Grundlegende Funktionen | 2 | Grundfunktionstest | 14.1.3 | ● | ● | ● | ● | |
| Prüfung der Isolationsleistung | 3 | elektrischer Isolationswiderstand | GB/T 13729-2002, 3.6.1 | ● | ● | ● | * | |
| 4 | Impulsspannung | GB/T 4793.1-2007 | ● | ● | * | ○ | ||
| 5 | Wechselstrom | GB/T 4793.1-2007 | ● | ● | * | ○ | ||
| Elektromagnetische Verträglichkeit | 6 | Leistungsprüfung der elektromagnetischen Verträglichkeit | GB/T 17626 | ● | ○ | * | ○ | |
| Umweltleistung | 7 | Tieftemperaturtest | GB/T 2423.1 | ● | ○ | * | ○ | |
| 8 | Prüfung bei hohen Temperaturen | GB/T 2423.2 | ● | ○ | * | ○ | ||
| 9 | Test mit konstanter feuchter Wärme | GB/T 2423.3 | ● | ○ | * | ○ | ||
| 10 | Test mit abwechselnder Feuchtigkeit und Hitze | GB/T 2423.4 | ● | ○ | * | ○ | ||
| 11 | Vibrationsprüfung | GB/T 11287 | ● | ○ | ○ | ○ | ||
| mechanische Eigenschaft | 12 | Aufpralltest | GB/T 14537 | ● | ○ | ○ | ○ | |
| 13 | Crash-Test | GB/T 14537 | ● | ○ | ○ | ○ | ||
| 14 | Staubschutzprüfung | GB/T 2421.1 | ● | ○ | ○ | ○ | ○ | |
| Schutzleistung des Gehäuses | 15 | Prüfung der Wasserdichtigkeit | GB/T 2421.1 | ● | ○ | ○ | ○ |
Anmerkung 1: ● bezeichnet Prüfpunkte, die vorschriftsmäßig durchgeführt werden müssen; ○ bezeichnet Prüfpunkte, die nicht vorschriftsmäßig durchgeführt werden dürfen; * bezeichnet Prüfpunkte, die je nach Kundenwunsch optional sind.
Anmerkung 2: Die Prüfanforderungen sind in der "Technischen Spezifikation für intelligente Unterstationen + Teil 4: Digitale Fernzählung" beschrieben.
Öltemperatur - Ölstand - Öldruck Drei-in-eins-Überwachungsgerät Installationsmethode
Das Überwachungsgerät wird in einem herkömmlichenÖlstandsanzeigeMontagebohrungen in der Nähe der Seitenkanten des Verteilertransformators, wie in der Abbildung dargestellt; Montagewerkzeug: Schraubenschlüssel 68-72.
①Überwachungsgerät; ②Kommunikationskabel; ③Verbindungsklemme + Netzgerät (im Verteilerschrank); ④Transformator
