Système de surveillance en ligne par imagerie thermique infrarouge d'une sous-station: :

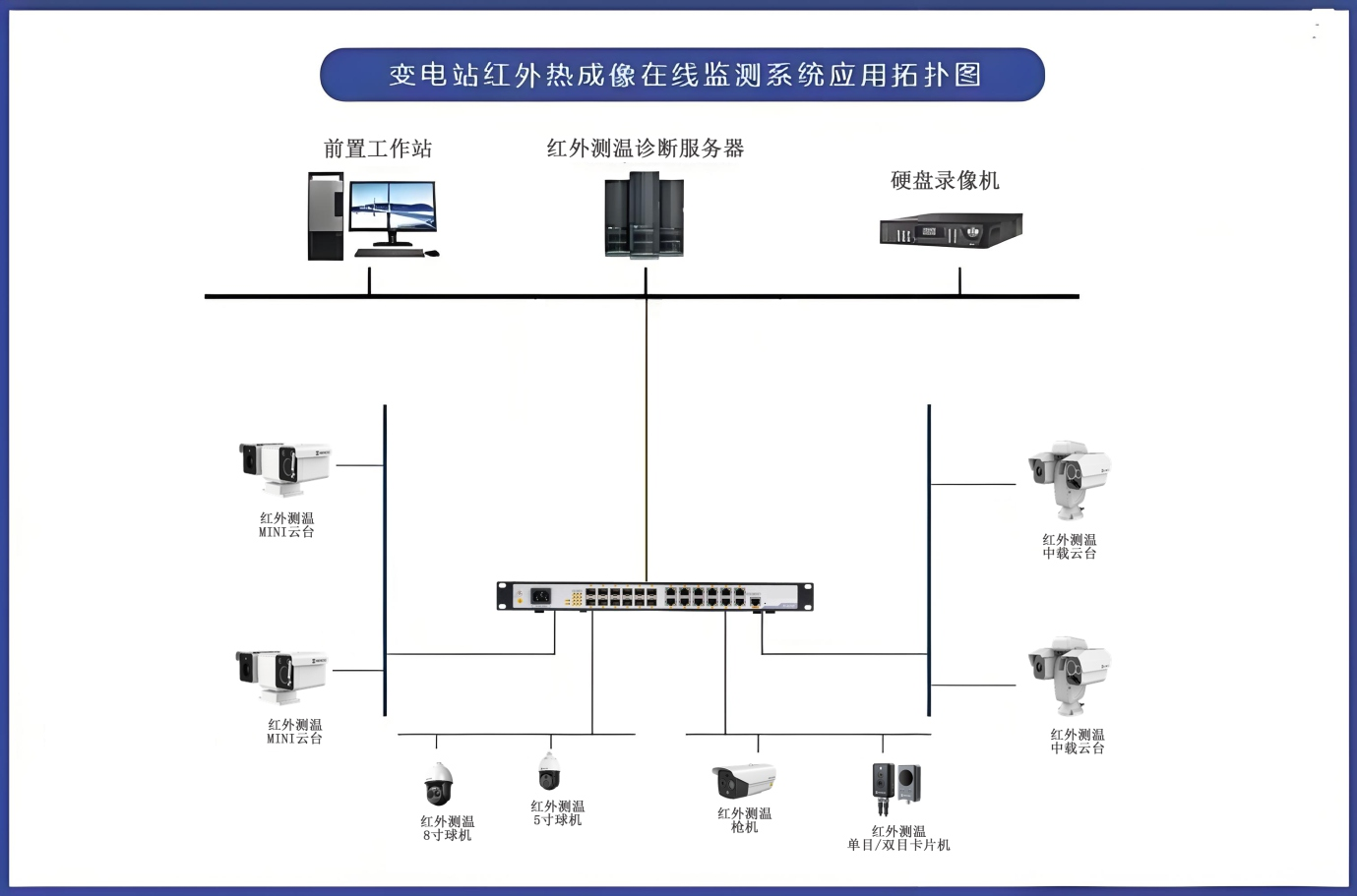

  • Équipement de mesure de la température par infrarougeY compris la mesure de la température infrarouge : tête MINI, tête à charge moyenne, boule de 8 pouces, boule de 5 pouces, pistolet, machine à carte monoculaire / binoculaire, etc., pour la collecte de données d'imagerie thermique infrarouge et de température de différentes zones de la sous-station, de l'équipement.
  • faire passer (un projet de loi, une inspection, etc.)commutateur (télécommunications)Le système de mesure de la température permet de synthétiser et de transmettre les données collectées par chaque dispositif de mesure de la température.
  • Traitement et stockage des données, équipement d'affichageIl présente les caractéristiques suivantes : poste de travail de prétraitement (pour l'exploitation locale et le traitement et l'affichage préliminaires des données), serveur de diagnostic de la température infrarouge (pour analyser et diagnostiquer les données de température et déterminer s'il y a surchauffe ou d'autres anomalies dans l'équipement), et enregistreur à disque dur (pour stocker l'imagerie infrarouge et les vidéos et données connexes, afin de faciliter la visualisation rétrospective).
L'ensemble du système permet la surveillance en ligne par imagerie thermique infrarouge de l'équipement de la sous-station par le biais de l'architecture, la découverte en temps utile des défauts thermiques de l'équipement et la sauvegarde de la sécurité de fonctionnement de la sous-station.

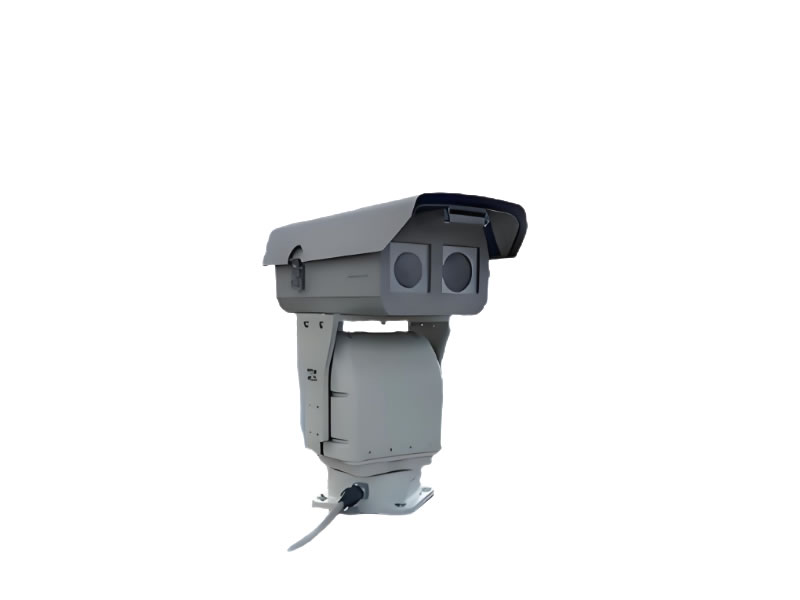

Le système d'imagerie thermique infrarouge IN-302I est une intégration parfaite de la technologie avancée des détecteurs infrarouges sans contact, de la technologie de traitement de l'image, de la technologie de mesure de la température et de la technologie d'interaction homme-machine. Il peut réaliser une présentation d'image thermique en temps réel, intuitive et précise de l'objet cible et peut être utilisé pour surveiller l'état de fonctionnement des transformateurs, des GIS, des appareillages de commutation, des joints de câbles et d'autres équipements primaires pendant 7*24 heures sans interruption.

scénario d'application

Le système d'imagerie thermique infrarouge intègre la détection infrarouge sans contact, le traitement d'images, la mesure de la température et les technologies d'interaction homme-machine. Il peut présenter avec précision des images thermiques en temps réel des transformateurs, des GIS, des appareillages de commutation, des joints de câbles et d'autres équipements de puissance primaire, et surveiller le fonctionnement de l'équipement 24 heures sur 24, afin de détecter rapidement la chaleur des boulons de fuite des transformateurs, la chaleur des défauts de mise à la terre du point neutre, la chaleur incontrôlée de l'élément chauffant du boîtier du mécanisme de fonctionnement du disjoncteur GIS, les anomalies des fils conducteurs externes des interrupteurs d'isolation et des transformateurs de courant, ainsi que la chaleur du mauvais contact avec les joints de câbles. Il peut détecter rapidement la chaleur des boulons de fuite du transformateur, la chaleur d'une mauvaise mise à la terre neutre, la chaleur d'un chauffage incontrôlé du boîtier du mécanisme de fonctionnement du disjoncteur GIS, la chaleur des interrupteurs d'isolation, les fils conducteurs externes du transformateur de courant, le mauvais contact des joints de câbles et d'autres anomalies, et fournir un moyen efficace de surveillance pour un fonctionnement sûr et stable de l'équipement électrique.

Surveillance par imagerie thermique de la puissance

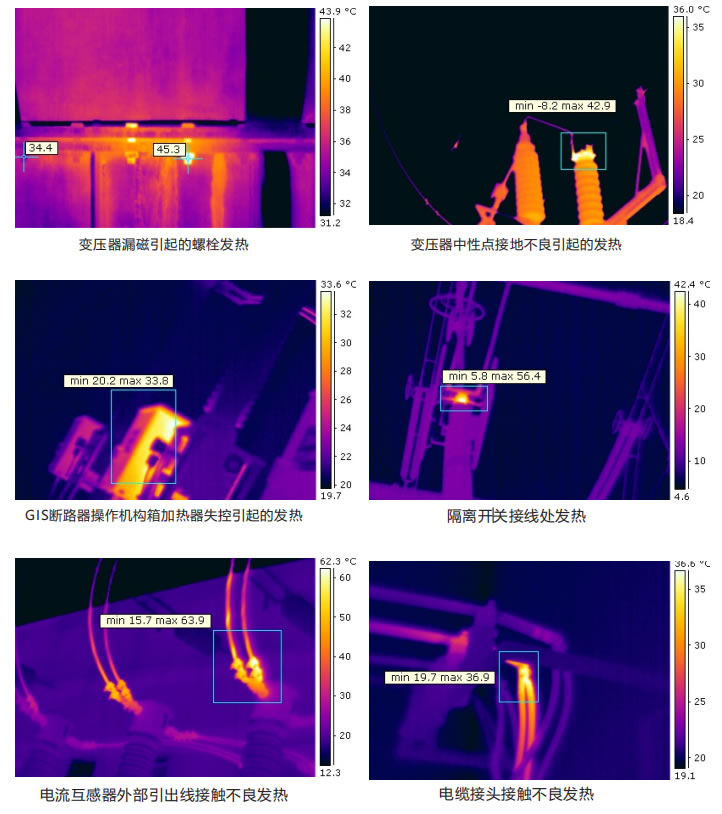

Les résultats de l'inspection par thermographie infrarouge des équipements électriques montrent la production de chaleur des différents équipements électriques due à divers types de défauts ou d'anomalies :
  • Le transformateur souffre de fuites magnétiques qui entraînent un échauffement des boulons, ainsi que de problèmes d'échauffement causés par une mauvaise mise à la terre du neutre.
  • Le boîtier du mécanisme de fonctionnement du disjoncteur GIS est chaud en raison d'un chauffage incontrôlé.
  • Il y a de la chaleur dans le câblage de l'interrupteur de déconnexion.
  • Le fil conducteur externe du transformateur de courant est chaud en raison d'un mauvais contact.
  • Les presse-étoupes s'échauffent également en raison d'un mauvais contact.
La technologie d'imagerie thermique infrarouge peut capturer intuitivement et avec précision la distribution de la température de ces dispositifs et la zone de chauffage anormale, pour la découverte précoce de la défaillance de l'équipement électrique, le diagnostic et la maintenance en temps opportun fournissent une base solide pour que le système électrique puisse protéger efficacement la sécurité et la stabilité de l'exploitation.
