Qu'est-ce qu'une décharge partielle dans les câbles et quels sont ses dangers ?
décharge partielleIl s'agit d'un phénomène de décharge de nature impulsionnelle dans les équipements électriques. Lorsquepresse-étoupeetcorps du câbleet al.décharge partielleIl produit alors une série de changements physiques et chimiques détectables à l'intérieur de l'appareil et dans l'espace environnant :
- signal optiqueLes décharges électriques : Faible rayonnement lumineux des décharges électriques
- signal acoustique: :vibration ultrasoniqueémission d'harmoniques
- Signaux électriques: Courant d'impulsion etle rayonnement électromagnétique
- vibration mécaniqueVibrations structurelles dues aux chocs de décharge
- changement chimique: :matériau isolantProduits de décomposition et gaz
Ces phénomènes concomitants sontmoniteursélectriqueétat de l'isolationFournit une importantesignal de détectionBase.
Pourquoi les jonctions de câbles sont-elles sujettes à des décharges partielles ?
presse-étoupeet d'autres domaines critiques sont souvent le résultat dele phénomène de décharge partielle: :
- contact lâche ou défectueux (élec.)Les joints mal sertis, qui génèrent localement des champs électriques élevés
- Vieillissement du support: :matériau isolantDégradation des performances due à un fonctionnement à long terme
- intrusion d'eau: Une mauvaise étanchéité conduit àisoleraffecté par l'humidité et le froid
- défaut de constructionLes droits de l'homme : mal conçus et laissés pour compterisque d'isolation
- facteur environnementalLes changements de température et d'humidité accélèrent le vieillissement
telsDéfauts d'isolationNon seulement il accéléreraVieillissement de l'isolationIl peut également déclenchercâble (électrique)panne, court-circuit et autres problèmes gravesaccident électrique.
Pourquoi ai-je besoin d'un contrôle en ligne localisé par câble ?
Grâce à l'examen de lacâble signal localisé(utilisé comme expression nominale)Détection et analyseVous pouvez :
- détection en temps utileDétection à un stade précocerisque d'isolation
- jugement: Identificationtype de localisationet la gravité
- la prévention des accidentsPrévention de l'expansion des accidents potentiels
- prolonger la durée de vieGuide de l'entretien, de l'extension et de la maintenancecâble (électrique)durée de vie
- réduire les coûtsLes services d'urgence : éviter les pertes économiques dues à des coupures d'électricité soudaines

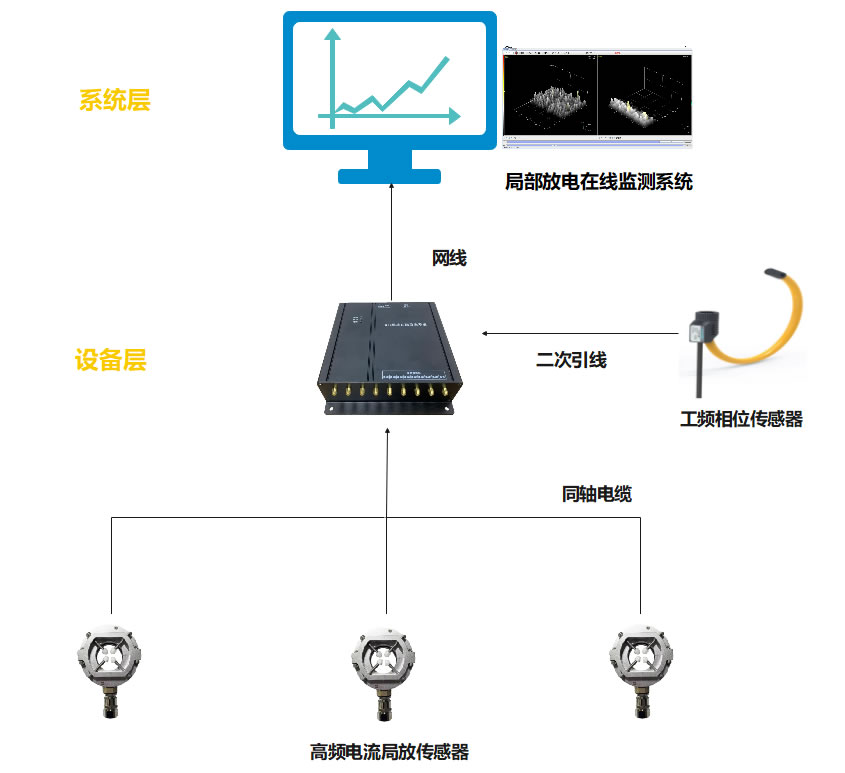

Système de surveillance en ligne des décharges partielles de câbles为système d'alimentationIl constitue une garantie technique importante pour un fonctionnement sûr et fiable de l'appareil.
capteur d'émission local
La technologie de surveillance de l'isolation par décharge locale à courant pulsé à haute fréquence est une technologie de surveillance en ligne basée sur des capteurs de décharge locale à courant pulsé à haute fréquence. La technologie est mise en œuvre au moyen du systèmecâble (électrique)mise à la terreDes capteurs de décharge locale à courant d'impulsion à haute fréquence sont installés pour surveiller les signaux de décharge locale en temps réel. Les différents types de décharges partielles ont des processus de décomposition électrique différents, ce qui entraîne des courants d'impulsion d'amplitudes et de pentes différentes, et donc des transitoires électromagnétiques et des ondes de différentes composantes de fréquence. La bobine haute fréquence détecte la taille du signal pour l'échantillonnage des données, puis analyse et identifie le signal à l'aide d'algorithmes avancés de traitement des signaux, ce qui permet d'obtenir une évaluation précise de l'état de l'isolation.

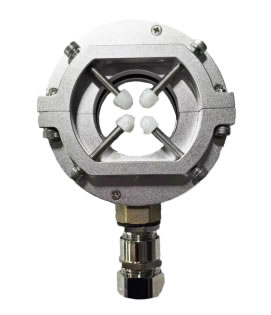

Capteur de décharge locale de courant à haute fréquence
Produits
Le produit est un capteur de décharge locale à courant pulsé à haute fréquence, qui doit être utilisé avec le dispositif d'acquisition de décharge locale, pour surveiller en temps réel l'état du rayonnement des ondes électromagnétiques autour du câble du capteur, surveiller l'occurrence de la décharge partielle générée par les signaux de courant à haute fréquence, les signaux sont transmis au dispositif d'acquisition de décharge locale, et enfin l'ordinateur supérieur ou le système d'arrière-plan pour recevoir les données par le biais de la voie Ethernet pour former une carte.
Caractéristiques du produit
- Conçu avec une variété de mesures anti-interférences, il peut fonctionner de manière stable dans le système électrique.
- Installation facile et solide, ne risque pas de tomber.
- La grande précision de la surveillance permet de contrôler avec exactitude le type de rejet.
Caractéristiques du produit
| fonction de surveillance | Surveillance en temps réel de l'état du rayonnement des ondes électromagnétiques autour du capteur de distribution, surveillance du signal de courant à haute fréquence généré lorsqu'une décharge partielle se produit dans la mise à la terre du câble. |
| fonction de sortie | et transmet le signal de courant haute fréquence recueilli à l'unité d'acquisition de l'amplificateur local. |
Indicateurs techniques
| Paramètres du fuselage | Bandes de surveillance | 100kHz ~ 50MHz |
| Sensibilité du capteur | 5pc | |
| adaptation de l'impédance | 50Ω | |
| Surveillance minimale | <=-75dBm | |
| gamme dynamique | -80dBm~-20dBm | |
| calibre | >=60mm | |
| câble coaxial | Normal 5 mètres, optionnel 5, 10m (le signal s'affaiblit en fonction de la longueur du fil) | |
| environnement de travail | temp | -40℃～85℃ |
| taux d'humidité | ≤95%RH |

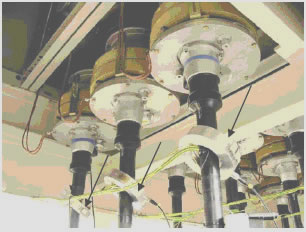

Installation
- Position d'installation au niveau du câble triphasé ou du câble de mise à la terre.
- Après avoir déterminé la position, tournez d'abord le capteur de courant à haute fréquence, si la taille est appropriée, vous pouvez directement enclencher le capteur, serrez les vis de fixation, faites attention à la direction du fil RF vers le bas, si la taille est petite, vous pouvez choisir d'utiliser une cravate ou d'autres outils pour le fixer.
Capteurs de phase industriels
Produits
Le capteur de phase à fréquence industrielle est un capteur sans contact qui mesure directement la différence de phase entre la tension et le courant dans un système électrique.
Il se compose de trois parties principales : le noyau magnétique, la bobine et le circuit de traitement du signal. Lorsque le courant du système passe à travers la bobine, il génère un champ magnétique dans le noyau, et ce champ magnétique change avec le courant. En même temps, la bobine du capteur détecte le changement de ce champ magnétique, ce qui génère un signal de tension. L'amplitude et la phase de ce signal de tension sont liées au courant dans le système.
Caractéristiques du produit
- Les bobines de cuivre pur sont constituées de fils de cuivre épaissis et étroitement disposés, ce qui leur confère une faible résistance et une grande stabilité.
- Boîtier ignifugé, ininflammable en cas de flamme nue, haute protection de l'isolation
- Noyau en acier au silicium, forte conductivité magnétique, durabilité, absence de chaleur, forte capacité de charge
- Conception optimisée, facile à installer, facile à installer en cas de modification du câblage
Caractéristiques du produit
| Détection de la séquence de phases | En mesurant la différence de phase entre le courant et la tension, il détermine si l'ordre des phases du système est correct. |
| Analyse de la qualité de l'énergie | Les causes spécifiques des problèmes de qualité de l'énergie sont analysées en mesurant des informations telles que les différences de phase et les harmoniques de tension et de courant. |
| Comptage de l'électricité | La qualité de l'énergie est contrôlée en mesurant la différence de phase entre le courant et la tension et en calculant la consommation d'énergie. |
| Contrôle de la protection | Il peut être utilisé comme signal d'entrée de divers dispositifs de protection et de contrôle dans le réseau électrique pour réaliser la protection et le contrôle du réseau électrique. |
Indicateurs techniques
| numéro de modèle | CTLS1 |
| précision | 5% |
| linéarité | 0.50% |
| Diamètre intérieur de l'alésage | 150 mm |
| Largeur de bande de réponse | 1Hz à 1MHz |
| Indice de protection IP | IP65 |
| résistance à la compression | 2KVAC / min |
| résistance d'isolation électrique | DC500V/ 100MΩ |

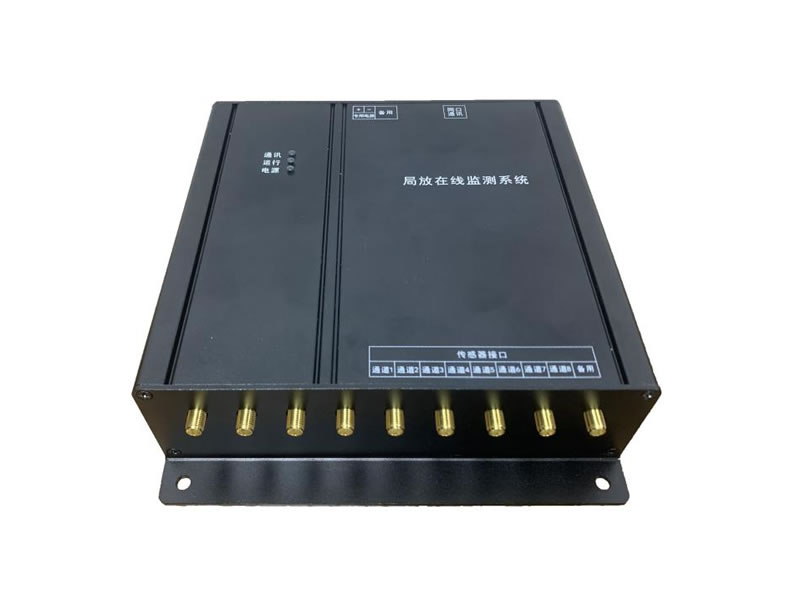

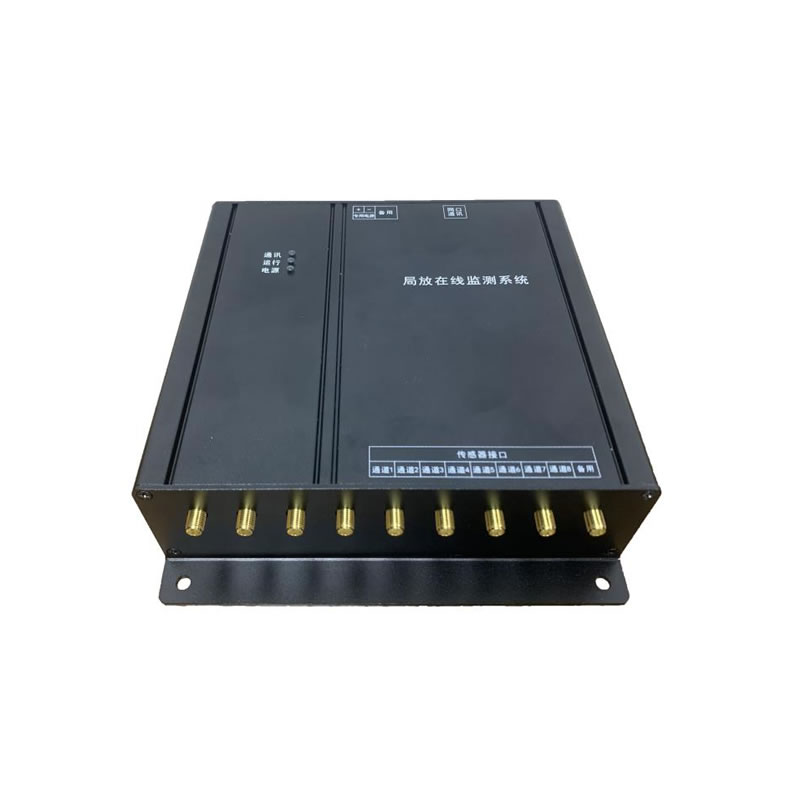

Ordinateur central du système de surveillance des lignes locales par câble
Produits
Le système de surveillance de la ligne locale peut à tout moment surveiller le courant haute fréquence du capteur de décharge locale qui retourne au signal de décharge locale, au conditionnement du signal, à l'isolation de la mémoire tampon, après filtrage, à l'amplification du signal, à l'acquisition complète à grande vitesse, à la mesure complète d'un certain nombre de cycles de fréquence industrielle, à la période de temps, le capteur surveille l'onde électromagnétique et effectue l'amplitude de décharge maximale, la décharge moyenne, le nombre de décharges et d'autres données efficaces pour la mesure et le calcul.
Caractéristiques du produit
| fonction de réception | Responsable de la réception des signaux de courant à haute fréquence provenant des capteurs de décharge locale à haute fréquence. |
| fonction de traitement | Les signaux recueillis sont conditionnés, mis en mémoire tampon, isolés, filtrés et amplifiés pour permettre l'acquisition et la mesure à grande vitesse de plusieurs périodes de cycle de fréquence industrielle. |
| Mesures informatiques | Des données efficaces telles que l'amplitude maximale de la décharge, la décharge moyenne et le nombre de décharges ont été mesurées et calculées pour les ondes électromagnétiques détectées par le capteur. |
| sortie des données | Doté d'une interface de transmission réseau RJ45, il peut répondre aux besoins de collecte, d'analyse et de traitement centralisés des données de surveillance des décharges partielles, ainsi que de téléchargement vers l'arrière-plan. |
Indicateurs techniques
| l'alimentation électrique | DC12V/AC90～240V, 50～60HZ |
| puissance (sortie) | ≤5W |
| bande de détection | 100kHz ~ 50MHz |
| Surveillance minimale | <=-75dBm |
| gamme dynamique | -80dBm～-20dBm |
| Nombre de canaux | 3-8 canaux |
| Cohérence des canaux | <0,5dBm |
| Installation | Montage mural ou en rack |
| protection contre les surtensions | Capteur intégré |
| canal d'entrée | Détection synchronisée |
| signal de synchronisation | Options externes et internes simultanées disponibles |
| interface de communication | Port réseau RJ45, port de communication RS485, port de réserve |
| résultat de la sortie | Taille du rejet, phase de rejet, type de rejet, nombre de rejets, etc. |
| Dimensions générales | 204 mm x 177,4 mm x 53 mm |

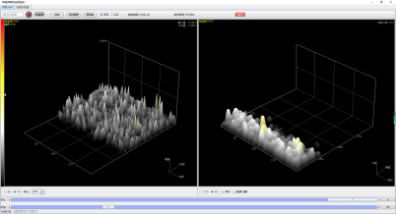

Système de surveillance en ligne de la décharge partielle
Introduction du système
Le système est installé dans l'ordinateur d'arrière-plan de la salle de contrôle principale, qui peut surveiller la décharge partielle de l'équipement associé en état de fonctionnement. La fonction logicielle du système est conçue pour être raisonnablement disposée et facile à utiliser, et les données sont présentées par le biais d'une analyse graphique, ce qui est plus intuitif.
fonction du système
| Contrôle en temps réel | Peut surveiller, stocker et corréler l'état de fonctionnement de l'équipement ; décharge partielle ; courant haute fréquence ; données de décharge locale ; spectrogramme en 3D. |
| Fonction de demande de renseignements | Peut interroger la courbe des données historiques, avec une fonction d'analyse statistique et d'analyse des tendances. |
| paramétrage | Des fonctions telles que la configuration des paramètres de l'appareil et le réglage des seuils permettent de programmer et de régler les principaux paramètres. |
| Type de surveillance | Les données surveillées comprennent des données telles que les valeurs moyennes et maximales de l'amplitude, les niveaux d'alarme et les tracés. |
