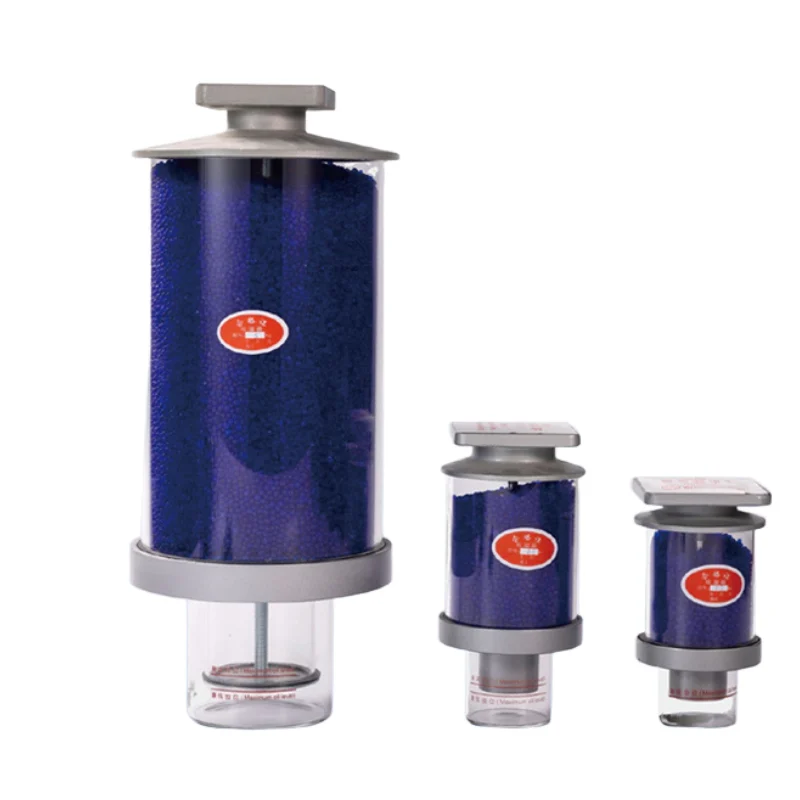

变压器用吸湿器（变压器呼吸器）

变压器用吸湿器是一种空气净化装置，安装在变压器、互感器的储油柜进气孔末端，可有效的滤除空气中的灰 尘和水分，以保持变压器油的清洁与电气性能；吸湿器的主体用螺杆夹紧于上下两法兰的透明玻璃桶，根据客户需 求桶内装蓝色硅胶（吸潮剂），在吸湿器的底部有装变压器油的全透明双层玻璃油杯。

双呼吸吸湿器

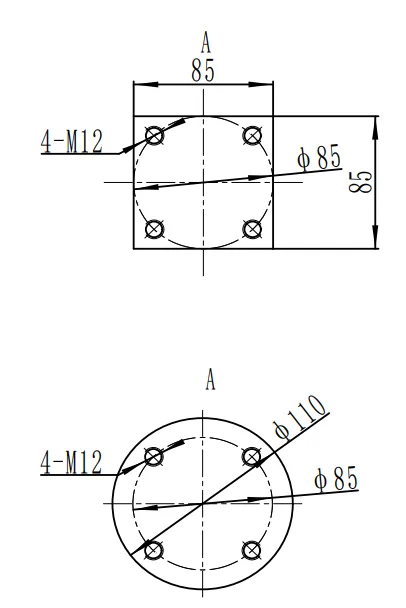

安装法兰尺寸图

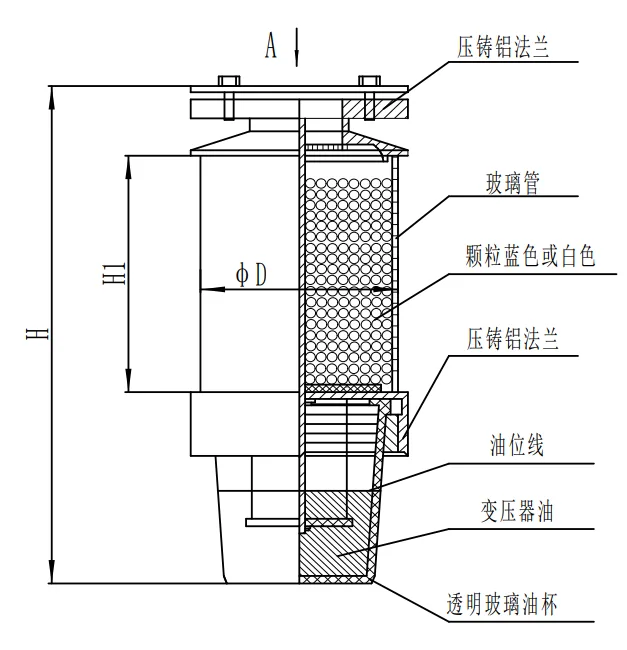

吸湿器外形尺寸图

XS2系列变压器吸湿器可根据变压器油量、额定容量及安装空间选择不同硅胶填充规格。如无法确定XS2-0.5、XS2-1.0、XS2-1.5或其他型号，可提供变压器容量及安装尺寸，由我们协助选型。

结构原理：

吸湿器主体是用螺杆夹紧于上下两法兰的透明玻璃桶，根据客户需求桶内可装蓝色硅胶（吸潮剂），在吸湿器的底部有装变压器油的全透明双层玻璃油杯。

Caractéristiques du produit :

(1)净化室采用全透明加长玻璃桶，延长过滤时间，比常规吸湿器效率明显提高 30%。

(2)底部采用双层全透明玻璃油杯，油杯加油后，在变压器工作运行时，直接可以观察到吸湿器的吸气和呼气。

产品安装：

(1)安装时，检查吸湿器的玻璃管是否破损，硅胶是否变色，并检查各密封是否严密，以防漏气。如有以上缺陷。 请换一个合格的吸湿器。

(2)安装时，先卸掉变压器油枕下与吸湿器联接管上的密封挡板及密封垫，换上密封垫后，装上吸湿器。然后卸 下吸湿器的油杯，按油位线高度在油杯内注入足量的合格变压器油，然后再将油杯装上。

Mises en garde :

(1)定期检查: 定期检查吸湿器的状态和工作情况。注意观察吸湿器是否有损坏或堵塞的迹象。如果发现任何异 常，及时采取修复措施。

(2)替换吸湿剂: 吸湿器的吸湿剂会随着时间和使用而饱和。定期检查吸湿剂的状态，并根据需要进行更换。确 保使用符合规范的吸湿剂，并按照指示正确安装。

(3)保持周围环境干燥: 变压器吸湿器的效果受周围环境湿度的影响。保持变压器周围环境干燥，可以减少吸湿 器的工作负荷，延长其寿命。

订购时请注明产品型号、使用环境、数量等

Foire aux questions (FAQ)

变压器吸湿器和变压器呼吸器是同一种产品吗？

通常情况下，变压器吸湿器和变压器呼吸器指的是同一类产品，主要安装在油浸式变压器储油柜的呼吸管路上。其作用是在变压器因油温变化发生呼吸时，对进入储油柜的空气进行除湿和过滤，减少水分及灰尘进入变压器内部。

变压器吸湿器为什么要使用硅胶？

硅胶具有较强的吸湿能力，可以吸附空气中的水分。当外界空气通过变压器吸湿器进入储油柜时，硅胶能够降低空气中的湿度，从而减少水分对变压器油和内部绝缘系统的影响。部分硅胶还可通过颜色变化辅助判断其吸湿状态。

XS2-0.5和XS2-1.0变压器吸湿器有什么区别？

XS2-0.5和XS2-1.0主要区别在于硅胶填充量、外形尺寸以及适用的变压器容量范围。XS2-0.5的硅胶填充量较小，适用于容量相对较小的变压器；XS2-1.0具有更大的硅胶容量，可用于更高容量等级的变压器。具体选型应结合变压器容量、油量、安装尺寸和现场使用环境确定。

如何根据变压器容量选择吸湿器型号？

变压器吸湿器选型通常需要综合考虑变压器额定容量、储油量、硅胶填充量、安装孔距及连接尺寸。一般来说，容量越大的变压器，呼吸过程中空气交换量越大，需要选择硅胶容量更大的吸湿器。对于型号不确定的项目，可提供变压器容量、原吸湿器型号或安装尺寸，由厂家协助进行选型。

变压器吸湿器的硅胶什么时候需要更换？

当硅胶吸收较多水分后，其吸湿能力会逐渐下降。对于带有颜色指示功能的硅胶，可以根据颜色变化判断是否需要更换或再生。实际维护周期还与现场环境湿度、变压器运行状态以及吸湿器使用频率有关，建议在日常巡检中定期检查硅胶状态。

变压器吸湿器安装在哪里？

变压器吸湿器通常安装在油浸式变压器储油柜的呼吸管末端，与储油柜内部空气通道连接。当变压器油温变化导致油体积膨胀或收缩时，外界空气会通过吸湿器进入或排出，从而实现空气除湿和过滤。

变压器吸湿器可以更换原有型号吗？

可以，但需要确认原有吸湿器的安装尺寸、接口形式、硅胶容量以及适用变压器容量。对于XS2系列或其他常见型号，在安装接口和技术参数匹配的情况下，可以进行替换。建议更换前提供原产品铭牌、型号或现场尺寸，以便确认兼容性。

变压器吸湿器适用于哪些设备？

变压器吸湿器主要用于带储油柜的油浸式变压器，也可用于其他需要对呼吸空气进行除湿和过滤的充油电力设备。常见应用包括配电变压器、电力变压器、变电站主变以及部分工业用油浸式电气设备。
