Perangkat Pemantauan Kondisi Transformator yang Terendam Oli: Fungsi Inti, Poin Pemilihan, dan Panduan Aplikasi

• Perangkat pemantau kondisi transformator terendam oli adalah peralatan khusus untuk pengumpulan, analisis, dan peringatan dini status operasi transformator secara real-time.
• Dengan memantau parameter utama seperti suhu oli, level oli, pelepasan sebagian, gas terlarut, dll., risiko kegagalan dapat dikurangi secara signifikan.
• Pemantauan online lebih mampu mencapai penguasaan status real-time yang berkelanjutan daripada deteksi offline, dan cocok untuk digunakan di tempat-tempat penting.
• Ketika memilih model, perlu mempertimbangkan secara komprehensif parameter pemantauan, kondisi instalasi, metode komunikasi dan penerapan standar serta faktor lainnya.
• Inotera menyediakan solusi pemantauan kondisi profesional untuk transformator terendam oli untuk berbagai skenario aplikasi.

Pertama, apa yang dimaksud dengan perangkat pemantau kondisi transformator terendam oli?

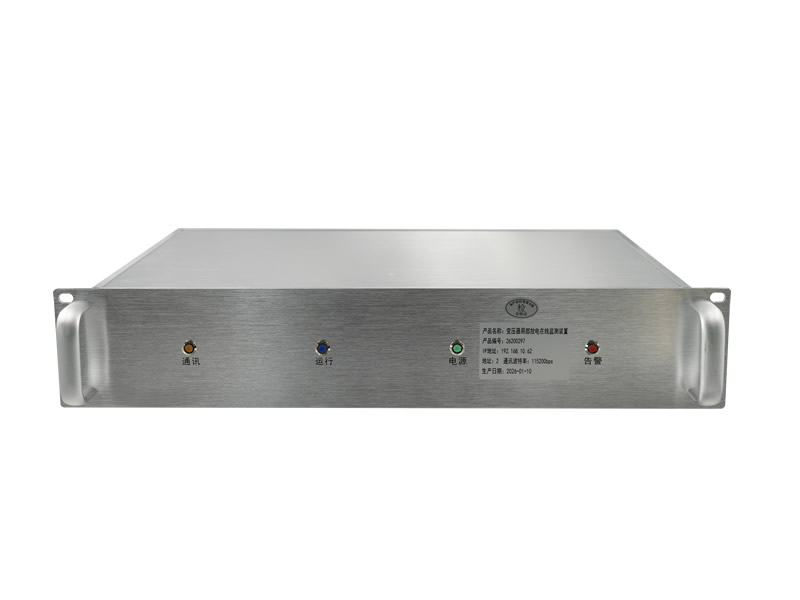

Perangkat pemantauan kondisi transformator terendam oli adalah sejenis instrumen dan peralatan cerdas yang dirancang khusus untuk status operasi transformator terendam oli untuk melakukan pemantauan waktu nyata, pengumpulan data, dan peringatan abnormal. Ini terus mengumpulkan suhu, level oli, status isolasi, kandungan gas dan data penting lainnya melalui berbagai jenis sensor yang dipasang pada bodi atau aksesori transformator, dan mengirimkan data ini ke sistem back-end untuk analisis dan penilaian, sehingga dapat membantu personel operasi dan pemeliharaan untuk memahami status kesehatan peralatan secara tepat waktu.

Trafo terendam oli banyak digunakan dalam sistem tenaga, perusahaan industri dan pertambangan, transportasi kereta api, pusat data dan tempat-tempat lain, merupakan peralatan inti dalam transmisi dan distribusi daya. Karena operasi jangka panjangnya di lingkungan bertekanan tinggi dan bersuhu tinggi, minyak isolasi internal dan bahan isolasi akan berangsur-angsur menua seiring waktu, jika tidak dipantau secara efektif, setelah kegagalan terjadi, tidak hanya mempengaruhi keandalan catu daya, tetapi juga dapat menyebabkan kecelakaan keselamatan yang serius.

Oleh karena itu, melengkapi satu set perangkat pemantauan kondisi yang andal merupakan sarana penting untuk memastikan pengoperasian transformator yang aman dan stabil.

Kedua, mengapa transformator yang terendam oli memerlukan pemantauan kondisi?

Banyak pengguna akan memiliki pertanyaan ini: trafo itu sendiri sudah memiliki relai pelindung, mengapa saya memerlukan perangkat pemantauan kondisi tambahan? Penempatan keduanya sebenarnya berbeda secara mendasar.

Relai pelindung rusakpasca acaraTindakan cepat, memutus sirkuit, termasuk dalam "perlindungan setelah fakta"; sementara perangkat pemantau kondisi berada dalam kegagalanpra-kejadianTanda-tanda pertama dari ketidaknormalan terdeteksi sebagai "peringatan dini".

Poin-poin berikut ini mengilustrasikan perlunya pemantauan kondisi:

• Kegagalan transformator sering kali memiliki prekursor:Masalah seperti penuaan isolasi, pelepasan sebagian dan kerusakan oli sering kali memiliki sinyal anomali selama berhari-hari atau bahkan berminggu-minggu sebelum memicu kegagalan yang serius, dan perangkat pemantauan dapat menangkap fitur-fitur awal ini.
• Pemadaman listrik secara teratur membutuhkan biaya pemeliharaan yang mahal:Inspeksi offline tradisional memerlukan operasi pemadaman listrik, yang memengaruhi produksi dan catu daya. Pemantauan online dapat terus mengetahui status peralatan tanpa pemadaman listrik dan mengoptimalkan rencana pemeliharaan.
• Peralatan penting tidak boleh "sakit":Untuk rumah sakit, pusat data, rel kereta api, dan tempat sensitif catu daya lainnya, setiap pertanda harus ditanggapi secara tepat waktu, dan pemantauan kondisi adalah cara paling langsung untuk memastikannya.
• Memenuhi persyaratan standar industri listrik:State Grid, Southern Power Grid, dan standar industri terkait memiliki persyaratan yang jelas untuk pemantauan online trafo penting.

Ketiga, perangkat pemantauan kondisi transformator yang terendam oli dapat memantau parameter mana?

lengkapPerangkat pemantauan kondisi transformator yang terendam oliBiasanya kategori parameter inti berikut ini dapat dicakup, masing-masing sesuai dengan jenis kegagalan dan dasar penilaian risiko yang berbeda.

Di antara mereka.Analisis gas terlarut (DGA)Dikenal di industri sebagai salah satu cara paling efektif untuk menentukan gangguan laten di dalam transformator, alat ini mampu mengidentifikasi berbagai jenis gangguan termasuk pelepasan parsial, panas berlebih, dan kelembapan, dan merupakan modul fungsional inti dari perangkat pemantauan tingkat lanjut.

IV. Apa perbedaan antara pemantauan online dan pengujian offline?

Ketika memilih metode pemantauan, pengguna sering bingung tentang mana yang lebih tepat, online atau offline. Keduanya memiliki karakteristik masing-masing dan dapat diterapkan pada skenario yang berbeda, dan tabel berikut ini memberikan perbandingan visual.

Diambil bersama-sama.Pemantauan online lebih cocok untuk trafo utama daya, beban kritis industri, dan gardu induk tanpa pengawasan.dan skenario lainnya; pengujian offline cocok sebagai sarana pelengkap untuk lokasi yang tidak dilengkapi dengan pemantauan online atau untuk inspeksi mendalam secara berkala.

V. Prinsip kerja perangkat pemantauan kondisi transformator terendam minyak

Prinsip kerja perangkat pemantauan kondisi transformator yang terendam oli tidak rumit, dapat diringkas sebagai "persepsi - transmisi - analisis - peringatan dini" empat tautan.

Langkah 1: Persepsi
Sensor yang dipasang di berbagai bagian transformator secara terus menerus mengumpulkan data tentang kuantitas fisik, seperti suhu, getaran, konsentrasi gas, kuantitas listrik, dan sebagainya. Sensor yang berbeda menggunakan prinsip pengukuran yang berbeda, misalnya sensor serat optik untuk pengukuran suhu belitan, sensor ultrasonik untuk deteksi pelepasan muatan lokal, dan sensor elektrokimia untuk analisis gas.

Langkah 2: Transmisi
Data mentah yang dikumpulkan dikirim ke unit agregasi lokal atau ke server cloud melalui kabel (RS485, Ethernet) atau nirkabel (4G/5G, LoRa). Perangkat modern biasanya mendukung beberapa protokol komunikasi pada saat yang sama dan kompatibel dengan antarmuka standar seperti IEC 61850 dan Modbus.

Langkah 3: Analisis
Sistem latar belakang melakukan penghitungan waktu nyata dan analisis tren historis pada data yang diterima, yang digabungkan dengan model ambang batas yang telah ditetapkan atau algoritme diagnostik untuk menentukan apakah status peralatan saat ini dalam kisaran normal.

Langkah 4: Peringatan dini
Setelah ketidaknormalan terdeteksi, sistem akan segera memicu alarm, memberi tahu personel yang relevan melalui SMS, push APP, alarm suara dan cahaya, dan menghasilkan laporan gangguan untuk memberikan dasar bagi pengambilan keputusan O&M.

VI. Apa yang perlu saya perhatikan saat memasang perangkat ini?

Pemasangan yang benar merupakan prasyarat untuk pengoperasian perangkat pemantauan yang andal. Berikut ini adalah beberapa pertimbangan utama:

1. Posisi pemasangan sensor

Sensor suhu harus dipasang di bagian atas tangki transformator, sedekat mungkin dengan lapisan minyak; sensor pelepasan lokal perlu dipasang di bagian luar dinding kotak, untuk menghindari penyumbatan logam yang mempengaruhi sinyal; perangkat kromatografi minyak on-line untuk menghindari penumpukan gelembung udara di pipa minyak, arah pipa harus dijaga dengan lembut.

2. Kompatibilitas elektromagnetik

Lingkungan elektromagnetik di sekitar transformator sangat kompleks, kabel sinyal harus dilindungi, dan jaga jarak yang cukup dari kabel listrik yang kuat untuk menghindari gangguan yang mengakibatkan distorsi data.

3. Persyaratan tingkat perlindungan

Pemasangan perangkat di luar ruangan harus dipilih IP65 dan di atas tingkat perlindungan, dalam kelembaban tinggi, semprotan garam tinggi atau lingkungan bersuhu ekstrem, perlu mengkonfirmasi lebih lanjut kisaran suhu yang berlaku untuk perangkat dan perawatan anti-korosi.

4. Pembumian

Pengardean perangkat pemantauan harus terhubung dengan andal ke jaringan arde utama trafo untuk mencegah kesalahan pengukuran atau kerusakan peralatan yang disebabkan oleh perbedaan potensial arde.

5. Komisioning dan penerimaan

Setelah instalasi selesai harus dilakukan intermodulasi parameter penuh, untuk memastikan bahwa data sensor dan nilai sebenarnya cocok, tautan komunikasi lancar, fungsi alarm normal sebelum digunakan.

VII. Bagaimana cara memilih perangkat pemantauan yang tepat sesuai dengan kebutuhan yang sebenarnya?

Dihadapkan dengan berbagai macam produk di pasar dengan fitur yang berbeda-beda, banyak pengguna yang tidak tahu bagaimana memulainya. Tabel perbandingan pilihan berikut ini bisa membantu memilah-milah kebutuhan dengan cepat.

Selain dimensi di atas, hal-hal berikut ini harus dicermati ketika memilih model:

• Apakah protokol standar didukung:Prioritas diberikan pada produk yang mendukung protokol standar seperti IEC 61850, Modbus TCP, dll., untuk integrasi yang mudah dengan SCADA atau sistem pengiriman yang ada.
• Kemampuan layanan produsen:Termasuk instalasi dan commissioning lokal, dukungan teknis jarak jauh, pasokan suku cadang, dll., sistem purna jual yang sempurna adalah jaminan penggunaan jangka panjang yang stabil.
• Sertifikasi dan Kualifikasi:Produk harus memiliki laporan uji tipe yang relevan, pengujian dan sertifikasi industri listrik untuk memastikan kepatuhan terhadap penggunaan standar yang sebenarnya.

Delapan, pemantauan kondisi transformator terendam oli dari standar dan norma yang relevan

Bidang pemantauan kondisi transformator terendam minyak telah membentuk sistem standar yang relatif sempurna, dalam pemilihan dan implementasi teknik perlu mengacu pada implementasi. Berikut ini adalah standar utama yang umum digunakan:

• GB / T 7595--Standar kualitas untuk oli transformator yang beroperasi, yang menetapkan persyaratan batas gas terlarut dalam oli.
• DL/T 722-Panduan untuk analisis dan penilaian gas terlarut dalam minyak transformator, yang merupakan dasar utama diagnosis DGA.
• DL/T 1498--Panduan Evaluasi Kondisi Transformator, yang menentukan metode penilaian untuk setiap kuantitas kondisi dan proses evaluasi yang komprehensif.
• GB / T 4703-Standar Pengukuran Debit Parsial untuk persyaratan kalibrasi dan pengujian sensor debit lokal.
• IEC 60076-7-Panduan pembebanan transformator terendam oli yang mencakup batas suhu dan metode perhitungan pemodelan termal.
• Q/GDW 11304--Standard Perusahaan Grid Negara, yang merinci persyaratan teknis untuk perangkat pemantauan trafo online.

Dalam proses penawaran dan penerimaan proyek, disarankan agar pemasok secara eksplisit diminta untuk memberikan pernyataan kepatuhan terhadap standar yang relevan untuk memastikan bahwa spesifikasi teknis produk konsisten dengan persyaratan standar.

IX. Peringatan Dini dan Penanganan Kegagalan Umum

Nilai inti dari perangkat pemantauan kondisi adalah mendeteksi masalah sebelumnya. Di bawah ini adalah beberapa jenis sinyal abnormal yang umum dan rekomendasi penanganannya:

1. Temperatur oli yang terus menerus tinggi

Kemungkinan penyebab: pengoperasian yang berlebihan, penyumbatan radiator, kegagalan sistem pendingin. Saran perawatan: periksaKipas Pendingin/Status pengoperasian sistem berpendingin air, memverifikasi tingkat beban dan beroperasi pada beban yang dikurangi jika perlu.

2. Peningkatan konsentrasi gas terlarut (H₂, CH₄, C₂H₂)

Kemungkinan penyebab: Pelepasan sebagian internal atau panas berlebih. Adanya asetilena (C₂H₂) biasanya menandakan pelepasan busur internal, yang merupakan sinyal berisiko tinggi dan harus segera dihentikan untuk diperiksa.

3. Peningkatan debit lokal secara tiba-tiba

Kemungkinan penyebab: insulasi yang lembab, kerusakan minyak isolasi, adanya cacat celah udara. Saran penanganan: Kombinasikan dengan data DGA untuk membuat penilaian yang komprehensif, mengatur pengujian sampel oli, dan diagnosis yang presisi.

4. Terus menurunnya tingkat minyak

Kemungkinan penyebab: Kebocoran oli, kapsul penampung oli rusak. Rekomendasi: Pemeriksaan di tempat untuk mengonfirmasi titik kebocoran, pengisian oli secara tepat waktu, dan perbaikan cacat penyegelan.

5. Arus pengardean inti yang tidak normal

Kemungkinan penyebab: Pengardean multi-titik inti besi atau kerusakan isolasi. Saran penanganan: Atur pemeriksaan kegagalan daya, ukur resistansi isolasi inti besi, dan selidiki sirkuit pengardean.

X. Mengapa semakin banyak pengguna yang memilih perangkat pemantauan Inotera?

Di antara banyak penyedia solusi pemantauan kondisi untuk transformator terendam oli.InnoTechDengan sistem produk khusus dan pengalaman teknik yang kaya, sistem ini telah mendapatkan kepercayaan dan pilihan dari semakin banyak pengguna.

Spesialisasi di bidang pemantauan peralatan listrik

Inotera sangat terlibat dalam bidang pemantauan kondisi peralatan listrik, lini produknya mencakup pemantauan suhu oli, pemantauan level oli, deteksi pelepasan parsial, analisis on-line gas terlarut, dan modul pemantauan inti lainnya, dan mampu memberikan solusi yang ditargetkan untuk berbagai ukuran dan tingkat tegangan transformator, daripada produk generik "satu ukuran untuk semua".

Sesuai dengan standar utama dan sangat kompatibel

Dirancang sesuai dengan DL / T 1498, Q / GDW 11304 dan standar industri lainnya, perangkat pemantauan Inotera mendukung IEC 61850, Modbus TCP, MQTT, dan protokol komunikasi lainnya, dan dapat diakses tanpa hambatan ke Jaringan Negara, Sistem Pengiriman Jaringan Cina Selatan dan platform operasi dan pemeliharaan pihak ketiga, dengan penyebaran yang fleksibel dan akses yang nyaman.

Sistem layanan purna jual yang sempurna

Dari konsultasi program pra-proyek, panduan instalasi dan commissioning, hingga dukungan teknis jarak jauh dan pemeliharaan rutin setelah commissioning, INNOTEC memberikan jaminan layanan siklus hidup penuh, membantu pengguna untuk benar-benar mencapai tujuan "pemantauan, penggunaan yang baik, dan pemeliharaan yang nyaman".

Cocok untuk berbagai macam aplikasi

Baik itu trafo utama gardu induk 110kV, trafo khusus industri 35kV, atau pusat data, rumah sakit, kereta api, dan tempat lain yang membutuhkan keandalan catu daya yang tinggi, INNOTEC memiliki kasus implementasi yang matang dan pengalaman di tempat yang kaya.

Jika Anda mencari solusi pemantauan kondisi yang andal untuk transformator terendam oli, selamat datang untuk menghubungi INNOTEC untuk mendapatkan saran pemilihan profesional dan solusi yang disesuaikan.

pernyataan yang menyangkal atau membatasi tanggung jawab

Artikel ini hanya untuk referensi dan dimaksudkan untuk memberikan pengenalan umum tentang perangkat pemantauan kondisi transformator terendam oli. Parameter teknis, spesifikasi standar, dan rekomendasi aplikasi dalam artikel ini bukan merupakan satu-satunya dasar untuk implementasi proyek atau keputusan pengadaan. Proyek yang sebenarnya harus dikombinasikan dengan model peralatan tertentu, kondisi lokasi, dan standar terkait, oleh tenaga profesional dan teknis untuk menilai dan mengonfirmasi. Penulis dan penerbit artikel ini tidak bertanggung jawab atas kerugian langsung atau tidak langsung yang timbul dari referensi terhadap isi artikel ini.
