변압기 권선용 온도조절기 BWR-04AJ(TH) 모델 기능 및 설치 절차

发布时间：2025년 7월 7일 08:52:27

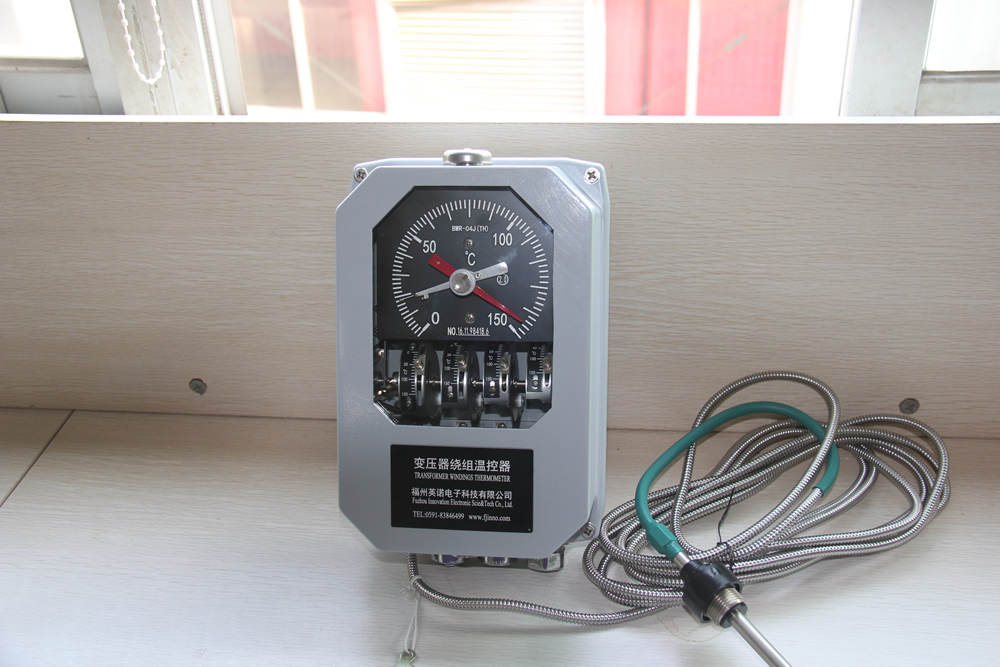

BWR-04J 서모스탯

BWR-04AJ(TH)는 주로 변압기 권선의 온도를 측정하고 제어하는 데 사용되는 일종의 변압기 권선 서모 스탯입니다. 다음은 주요 기술 파라미터와 기능적 특징입니다:

기술 매개 변수

측정 범위: 0~150°C.
정확도 등급:: 레벨 2.0.
근무 조건주변 온도 -40℃~+55℃, 상대 습도 ≤95%RH.
출력 신호Pt100 백금 저항 신호와 DC(4-20mA) 전류 신호를 동시에 출력합니다.
스위칭 성능4 세트의 조정 가능한 스위치, 전체 범위에서 임의로 설정 가능, 스위치 동작 오차는 ± 2 ℃, 스위칭 차이는 6 ± 2 ℃입니다.
스위칭 전력 등급: AC220V/5A.
웜백 사이즈Φ14×150mm, 마운팅 나사 M27×2.
모세관 길이6미터, 요청 시 18미터까지 연장 가능.
보호 등급IP55.

기능 및 애플리케이션

작동 원리추가 온도 상승 원리를 채택하여 변류기는 부하에 비례하는 전류를 꺼내 전원 공급 장치 매칭 장치에 의해 조정 된 후 서모 스탯의 탄성 요소에 내장 된 전기 발열체에 입력하여 권선의 평균 온도 상승에 중첩 된 변압기의 최고 오일 온도 측정을 오일에 대한 온도로 시뮬레이션합니다.
애플리케이션 시나리오전력 변압기 권선 온도 감지 및 제어에 널리 사용되며 냉각 시스템 시작, 종료, 경보 신호 출력 및 기타 기능을 달성 할 수 있습니다.
신호 출력출력 Pt100 백금 저항 신호와 DC(4-20)mA 전류 신호는 원격 모니터링 및 자동화 제어를 위한 보조 기기 또는 컴퓨터 시스템에서 사용할 수 있습니다.

BWR-04AJ(TH) 서모스탯은 변압기의 안전한 작동을 효과적으로 보장할 수 있는 안정적인 성능과 다양한 기능으로 광범위한 전력 시스템 및 산업용 애플리케이션에 적합합니다.

다음과 같이 BWR-04AJ(TH) 온도조절기를 설치합니다:

사전 설치

지침 읽기온도 조절기의 설치 및 사용 설명서를 주의 깊게 읽고 기술 매개 변수, 설치 요구 사항 및 작동 방법을 이해하세요.
검사 장비온도 조절기와 액세서리가 완전한지, 외관이 손상되지 않았는지 확인하여 장비의 상태가 양호한지 확인하세요.
준비 도구스패너, 드라이버, 멀티미터 등 설치에 필요한 도구를 준비합니다.

설치 단계

장착 위치 선택::
- 통풍이 잘되고 강한 자기장 간섭이 없으며 부식성 가스가 없는 장소를 선택하세요.
- 설치 위치가 작동 및 유지 관리가 쉬운 곳인지 확인하세요.
온도조절기 본체 설치하기::
- 온도 조절기를 변압기의 적절한 위치(일반적으로 변압기의 측면 또는 상단)에 장착합니다.
- 장착 브래킷을 사용하여 온도 조절기를 단단히 고정하여 안정적으로 고정합니다.
온도 패키지 및 모세관 튜브 설치::
- 변압기 권선의 적절한 위치에 온도 팩을 설치하여 온도 팩이 권선에 잘 닿도록 합니다.
- 모세관은 변압기 쉘을 따라 배치하여 굽힘 반경이 너무 작지 않도록 하고 손상을 방지해야 합니다.
와이어 연결::
- 지침의 배선 다이어그램을 따라 배선이 정확하고 안전한지 확인하세요.
- 배선할 때는 전원선, 신호선, 제어선을 구분하여 잘못 연결되지 않도록 주의해야 합니다.
검사 및 시운전::
- 모든 연결이 안전한지 확인하여 느슨하거나 약한 연결이 없는지 확인하세요.
- 전원을 켠 후 온도조절기 디스플레이가 정상인지, 각 기능이 정상적으로 작동하는지 확인합니다.
- 알람 온도, 제어 온도 등 필요에 따라 온도조절기의 매개변수를 설정합니다.
테스트 실행::
- 변압기를 작동하기 전에 온도 조절기를 테스트 실행하여 제대로 작동하는지 확인하세요.
- 온도조절기의 출력 신호가 Pt100 신호 및 DC(4-20)mA 신호와 같은 요구 사항을 충족하는지 확인하세요.
