SF6 가스 누출 모니터링 장치(이하 본 시스템)는 생산 안전을 중시하는 전력 시스템의 현재 상황에 따라 설계 및 개발된 지능형 온라인 모니터링 시스템으로, SF6 장비가 설치된 배전실에서 근무하는 직원들의 개인 건강 및 안전 보호를 제공합니다.

제품 특징

  • 환경 내 SF6 및 산소 농도 감지 기능
  • 환경의 온도 및 습도 감지 기능
  • 환경의 모든 모니터링 지점에 대한 원격 측정, 통신 및 알람 정보를 실시간으로 표시합니다.
  • SF6 가스 농도 기준 초과 및 산소 결핍 경보 기능
  • 산소 결핍 또는 SF6 농도가 표준을 초과하는 경우 강제 배기 기능 작동
  • 알람 발생 시 팬 자동 시작 기능
  • 시간 제한 자동 배기 기능, 모든 팬을 수동으로 강제 켜거나 끄는 기능
  • 기록 데이터 쿼리, 표시 및 저장 기능
  • 현재 환경 상태를 자동으로 방송하는 GIS 룸에 들어가기 기능
  • 멀티포인트 네트워크 기능, 통신 프로토콜 및 변전소 백그라운드 데이터베이스 도킹 제공 가능(예약됨)
  • 소리 및 조명, 음성 알람 기능, 알람 정보 저장, 녹음 기능
  • 인체 적외선 감지 센서 기능
  • 원격 데이터 전송 기능
  • 터치 스크린 조작 디스플레이
  • 자동 컷 화면 표시 기능이 있는 대형 LCD 화면

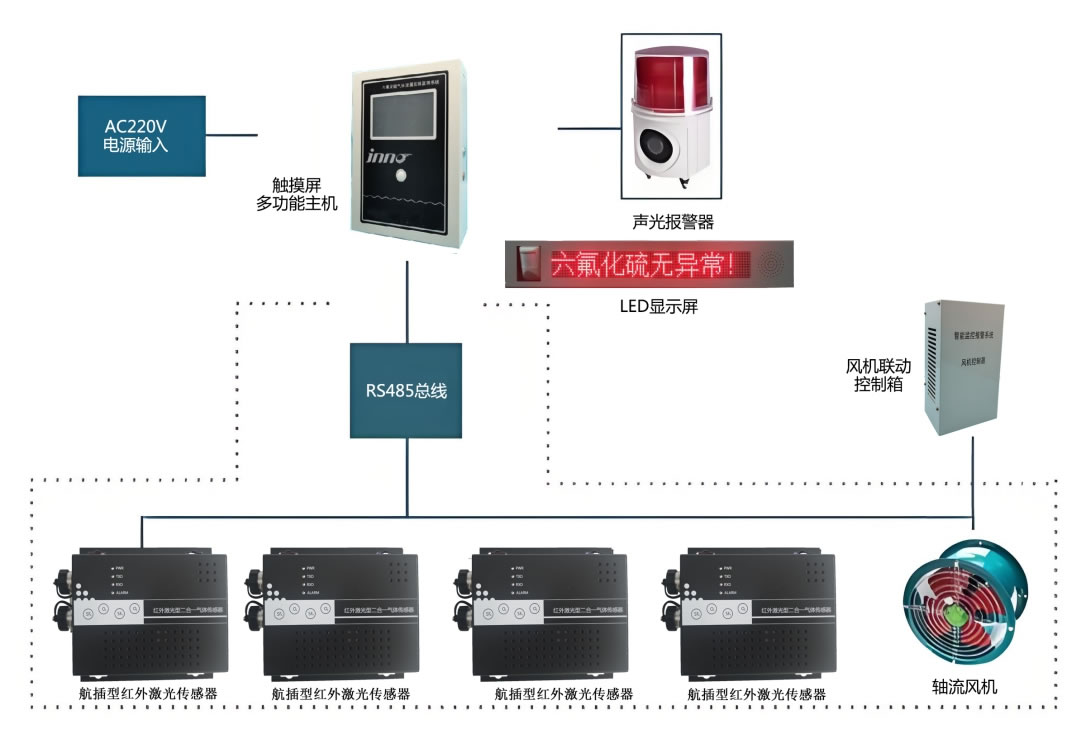

시스템 구성

SF6 가스 누출 모니터링 및 경보 시스템은 4-in-1 트랜스미터, 주변 온도 및 습도 트랜스미터(옵션), 모니터링 호스트, 대형 LED 디스플레이(옵션) 및 백그라운드 모니터링 시스템으로 구성됩니다. 송신기는 현장 데이터 수집에 사용되며 모니터링 호스트는 선명한 필기체의 컬러 LCD 디스플레이를 채택하고 호스트는 현장 스위칭 가스 챔버 환경의 SF6 가스 농도, 산소 농도, 온도 및 습도를 한 눈에 명확하게 표시하며 알람 신호로 사전 설정, 수동 및 자동 팬 시작 등이 가능하며 RS485를 통해 백 스테이지 데이터와 통신 할 수 있습니다.



필드 4-in-1 송신기

(위 사진은 참고용이며 실제와 다를 수 있습니다.)

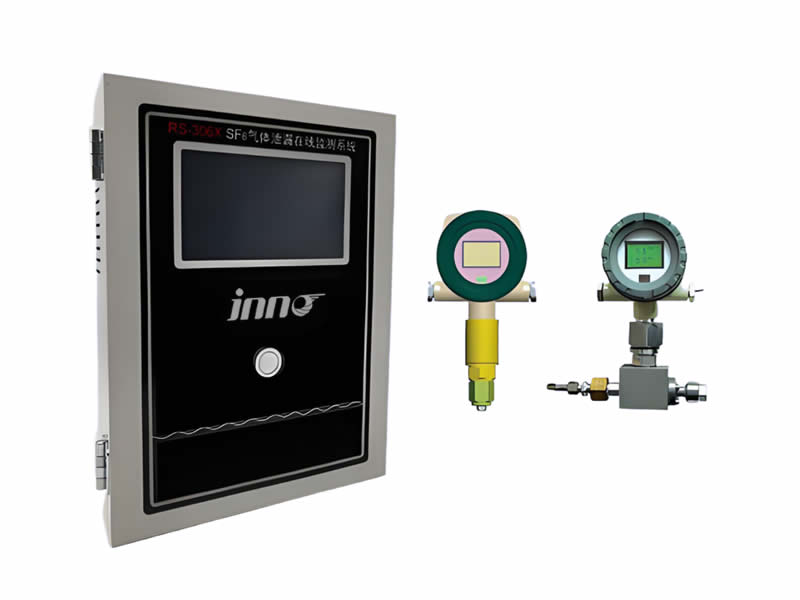

현장 모니터링 호스트(위 그림은 참고용이며, 실물에 따라 달라질 수 있음)(위 그림은 참고용이며, 실물에 따라 달라질 수 있음)

LED 대형 화면 회전 디스플레이 영역 코드 및 해당 데이터(위 사진은 참고용이며 실제와 다를 수 있음)

기술 매개 변수

  • 작동 전압: AC/DC 220V±10%,50Hz~60Hz
  • 전력 소비: 정격 전압에서 10W 미만
  • 정확도 등급: 5
  • SF6 가스 농도 측정 범위: 0~3000ppm
  • 한계 경보 지점 이상의 SF6 농도: 1000ppm(국가 표준값), 정확도 <2%FS
  • 산소 함량 감지 범위: 0-25%
  • 산소 결핍 경보 지점: 18%(국가 표준값), 정확도 <1%FS
  • 온도 감지 범위: -30~+99℃(정확도 ±0.5℃)
  • 습도 감지 범위: 10~99%RH: 정확도 ±0.3%RH
  • 팬 출력 전원 접점: 6A;
  • 원격 통신 모드: 485/이더넷
  • 모니터링 호스트 외부 크기(mm): L300 × W400 × H81
  • 4-in-1 센서 크기(mm): L153 × W150 × H52
  • 기록 데이터 저장 용량 모니터링: 100개 항목;
  • 터치 디스플레이 크기: 7인치
  • 본체 및 감지 장치 설치 모드: 벽걸이형
  • 작동 주변 온도: -25℃~70℃.
  • 작업 환경 습도: ≤95%
  • LED 디스플레이 크기: 68.2*20.2*6.8cm

설치 요구 사항

SF6 모니터링 메인프레임

  • 설치 위치: SF6 모니터링 메인프레임은 일반적으로 지상에서 1.2~1.5m 떨어진 GIS실(또는 제어실) 입구에 설치하여 직원이 조작하기 편리하도록 합니다.
  • 설치 방법: 먼저 호스트 브래킷을 벽에 고정시킨 다음 브래킷에 호스트를 걸어 놓을 수 있습니다.

가스 감지 센서(4-in-1)

  • 설치 위치 : 110KV 이상 GIS 실내 가스 감지기는 일반적으로 지상 10cm에서 전기 장비의 조합 아래에 설치되며 35KV 스위치 룸 가스 감지기는 지상 10-15cm에서 벽에 설치됩니다.
  • 설치 방법 : 장착 브래킷이있는 장치 아래에 설치하면 가스 감지기가 장착 브래킷에 고정 된 다음 장착 브래킷을지면에 고정 할 수 있으며 벽에 설치하는 경우 장착 브래킷을 장착 할 필요가 없으며 가스 감지기를 벽에 직접 고정 할 수 있습니다.

주변 온도 및 습도 센서(옵션)

  • 설치 위치: 가스 감지기와 동일합니다.
  • 설치: 가스 감지기와 동일합니다.

청각 및 시각 경고등

  • 설치 위치: 일반적으로 문 처마 바로 위(또는 메인프레임 바로 위) 입구에 설치합니다.
  • 설치 방법 : 먼저 구멍을 뚫은 다음 벽에 소리와 가벼운 알람 표시등을 고정 할 수 있습니다.

LED 디스플레이

  • 실외 스크린은 벽걸이형이며, 장착 위치에 구멍을 뚫어 설치 및 고정할 수 있습니다.
  • 220V 전원 코드를 스위치 콘센트에 연결합니다.
  • 485 케이블은 통신을 위해 호스트 컴퓨터의 485 Capture 2 포트에 연결합니다.

운영 지침

홈페이지

SF6 가스 밀도 모니터링 장치의 작동은 주로 800 x 480 해상도의 7인치 터치스크린을 통해 이루어집니다.

메인 인터페이스의 상단에는 제목 표시줄이 있으며 시스템 이름과 시스템 시간이 표시됩니다. 가운데에는 시스템의 실시간 데이터가 표시되며, 테이블 하단의 위아래 페이지 버튼에 따라 각 모니터링 지점의 실시간 원격 측정 데이터를 볼 수 있습니다. 하단에는 강한 배기 버튼, 비상 정지 버튼 및 메뉴 버튼이 있습니다. 정상적인 상황에서는 장치에 알람이 없으며 팬이 완전히 종료되고 사용자가 해당 지역의 위치를 설정할 수 있습니다.
