Sistema de monitoramento on-line da microdensidade da água SF6

O gás SF6 é atualmente o meio ideal de isolamento e extinção de arco devido às suas características inerentes. No entanto, seu teor de microágua, densidade do gás etc. terão um impacto direto na operação do equipamento, na segurança do pessoal e na confiabilidade da rede elétrica. Portanto, o monitoramento do teor de água e da densidade do gás dos equipamentos elétricos de SF6 sempre foi uma parte importante do monitoramento de equipamentos nos setores relevantes.

Sistema de monitoramento on-line da microdensidade da águaÉ um produto usado em disjuntores de nível de tensão de 110kV-750kV ou GIS para monitorar a pressão do gás, a temperatura, a umidade relativa, a densidade da microágua, o ponto de orvalho e a fração de volume da microágua. O produto oferece interface RS485, que é conveniente para a interação de dados com o sistema backend; o dispositivo foi projetado com modo anti-interferência, de modo que os dados de gás são estáveis em ambientes complexos. O hardware adota um microprocessador de nível industrial de alto desempenho, com velocidade de execução rápida e tempo de resposta curto. Amplamente utilizado no monitoramento da condição de gás interno do GIS da subestação.

O sistema de monitoramento de microdensidade da água é um sistema inteligente de monitoramento on-line projetado e desenvolvido de acordo com a situação atual do sistema de energia, com ênfase na produção de segurança, e para oferecer proteção à saúde e à segurança pessoal da equipe que trabalha na sala da unidade de distribuição de energia onde o equipamento SF6 está instalado.

O sistema coleta a densidade da microágua dentro do gás, analisa a composição da microágua dentro do gás em tempo real e faz o upload dos dados para a unidade centralizada de aquisição e monitoramento por meio de comunicação RS485 com fio e, em seguida, para o sistema backend via RS485 ou Ethernet para inspeção visual.

[A introdução do produto a seguir não é atualizada regularmente. Para obter as informações e soluções mais recentes, entre em contato conosco].

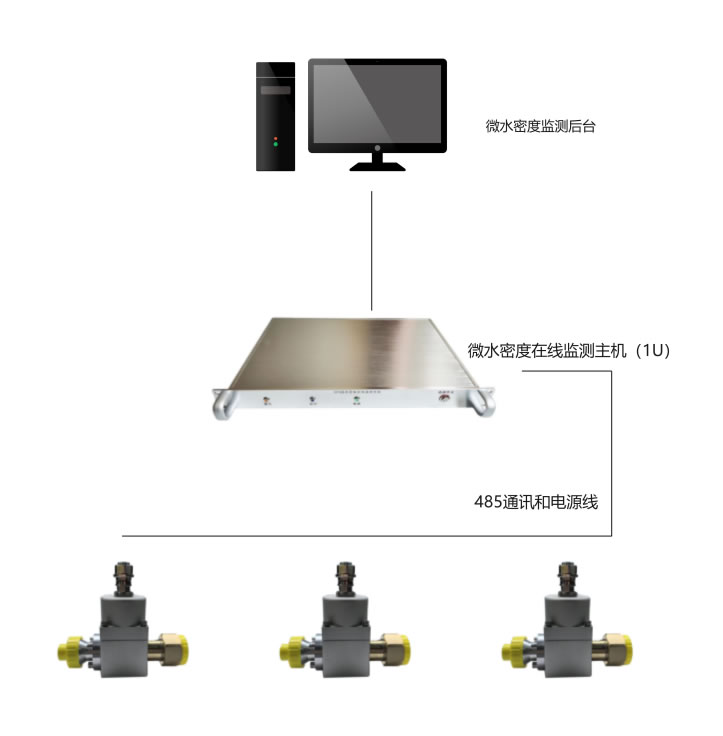

O sistema de monitoramento de microdensidade da água consiste em uma unidade de detecção de microdensidade da água, uma máquina centralizada de coleta e monitoramento (ou host de monitoramento) e um sistema de monitoramento em segundo plano. Uma das unidades de detecção de densidade de microágua para o local de uma transmissão de detecção de dados de ponto regional, host de monitoramento por meio da aquisição com fio RS485 dos dados da unidade de monitoramento, ponto de monitoramento da pressão do gás, temperatura, umidade relativa, densidade, temperatura do ponto de orvalho, fração de volume de microágua e outros parâmetros, podem ser sinais de alarme predefinidos, manual, alarme automático, o corpo humano está próximo do ventilador de inicialização automática e cíclica, etc., por meio do RS485 e do back office para continuar a Comunicação de dados com o plano de fundo por meio do RS485.

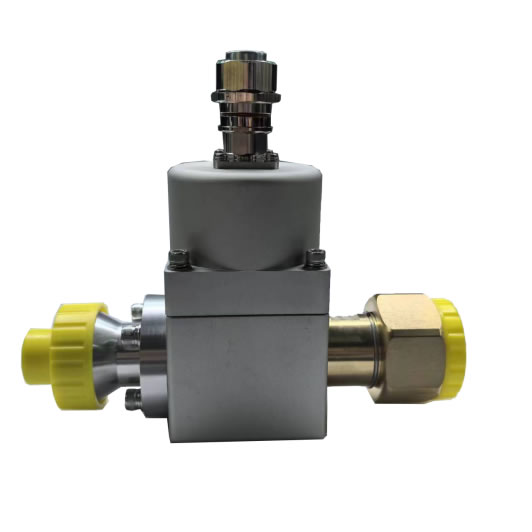

Unidade de monitoramento de densidade de microágua (a imagem acima é apenas para referência e está sujeita a condições físicas)

O sistema de monitoramento on-line de densidade de microágua é um projeto-chave criado por nossa empresa de acordo com os requisitos do desenvolvimento da rede inteligente nacional. Essa série de produtos adota tecnologia de telemetria e sensoriamento remoto e tecnologia de computador de segundo plano em um único produto, com aparência compacta, que pode realizar medições de alta precisão, processamento de segundo plano em computador, armazenamento maciço de dados históricos e outras funções. É adequado para a medição on-line do gás SF6, da densidade e da temperatura de disjuntores SF6, GIS, AIS e outros equipamentos de vários níveis de tensão, de modo a realizar monitoramento e controle dinâmicos avançados, como isenção de emissões, proteção ambiental, segurança, monitoramento e controle remoto e em tempo real, a fim de satisfazer as necessidades de automação da rede de distribuição de energia elétrica e de manutenção das condições dos equipamentos, além de reservar uma interface para a construção inteligente da rede de energia elétrica.

Produtos de sistemafunção-chave

Função principal da unidade de detecção de densidade de água micro

• Livre de emissões, ecologicamente correto, econômico, seguro e confiável
• Monitoramento on-line de pressão, temperatura, umidade relativa, densidade, ponto de orvalho, microágua e outros parâmetros em disjuntores de SF6 e outros aparelhos.
• Realização de excitação de pressão e compensação de temperatura da microágua e compensação de temperatura da densidade, de modo que os dados de microágua e densidade sejam reais e confiáveis.
• Unidade de monitoramento de microágua com tecnologia múltipla e sensores autocalibráveis
• O host de monitoramento pode ser colocado em operação e retirado sem afetar o estado da unidade de monitoramento de densidade de microágua, sem afetar a operação normal de outros equipamentos.
• As unidades de monitoramento de densidade utilizam a tecnologia de circulação interna para melhorar drasticamente a precisão da amostragem.
• Design totalmente fechado, à prova d'água e de poeira, interferência anti-alta frequência, aplicável a ambientes internos e externos
• Uma variedade de conectores de válvula, fáceis de instalar e remover, economizando custos de manutenção

Principais funções do mainframe de monitoramento

• Aquisição de pressão, temperatura, umidade, densidade, ponto de orvalho, microágua e outras funções de detecção em cada ponto de monitoramento
• O terminal analisa e registra as informações de telemetria, telecomunicação e alarme de todos os pontos de monitoramento em tempo real
• Função de rede multiponto, pode fornecer protocolo de comunicação e acoplamento de banco de dados de fundo de subestação (reservado)
• Função de transmissão remota de dados, suporte a RTU485, interface Ethernet RJ45
• Suporte ao protocolo de comunicação modbus

Especificações da unidade de detecção de densidade de microágua

Monitoramento das especificações do mainframe

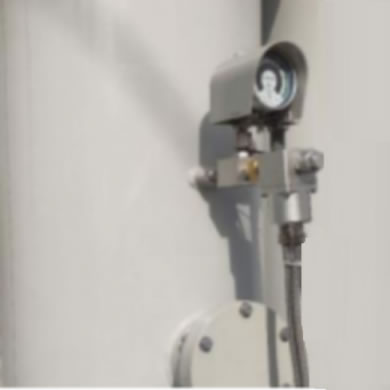

Instalação em campo da unidade de detecção de microdensidade da água
