Pengontrol suhu dirancang untuk pengoperasian yang aman dari desain transformator tipe kering dari peralatan tambahan berkinerja tinggi, yang melalui sensor presisi tinggi dan algoritme cerdas, pemantauan waktu nyata dari suhu belitan fase tunggal transformator tipe kering, jika terjadi kegagalan sistem kontrol suhu utama masih dapat dipicu secara independen dengan melakukan trip untuk transformator.
Ini memberikan perlindungan keamanan ganda, secara efektif menghindari kerusakan transformator yang terlalu panas, dan secara signifikan memperpanjang masa pakai transformator.
Peralatan ini memiliki fungsi swa-uji dan kontak keluaran alarm gangguan, yang dapat mendeteksi kondisi abnormal seperti sensor terbuka dan kegagalan sirkuit pengukuran suhu secara tepat waktu, memulai fungsi alarm gangguan dan penutupan kontak keluaran;pada saat yang sama, dua pasang kontak keluaran trip suhu berlebih disediakan sehingga ketika suhu melebihi ambang batas keamanan yang telah ditetapkan, kontak
Mulai fungsi perjalanan suhu berlebih, penutupan kontak keluaran; dan produk ini mudah dipasang, mudah dipahami pengoperasiannya, adalah untuk melindungi operasi yang aman dan stabil dari tangan kanan trafo tipe kering.
Parameter teknis
| Kondisi kerja: | Suhu sekitar: -20 ℃ ～ 55 ℃;kelembaban relatif≤95% |
| Catu daya yang berfungsi: | AC220V (±20%), 50Hz/60Hz (±2Hz) |
| Rentang pengukuran: | -30 hingga 240°C |
| Akurasi: | Tingkat 1.0 |
| Kearifan: | 0.1°C |
| Kapasitas kontak: | AC250V/5A (resistif) |
| Konsumsi daya seluruh alat berat: | ≤ 3W |
Standar (resmi)
Standar produksi: Standar industri "pengontrol suhu elektronik untuk transformator" JB/T7631-2016
Lulus standar sertifikasi: Sertifikasi sistem manajemen mutu internasional ISO9001:2015
Sertifikasi Sistem Manajemen Lingkungan ISO14001:2015
Sertifikasi Sistem Manajemen Kesehatan dan Keselamatan Kerja ISO45001:2018
Petunjuk Pengoperasian
lampu indikator
Deskripsi Status: Saat perangkat berjalan, lampu daya selalu menyala; saat fungsi gangguan dan trip diaktifkan, lampu gangguan trip selalu menyala.
| Status\Indikator | lampu daya | lampu masalah | lampu perjalanan |
| Jalankan/Mulai | selalu cerah | selalu cerah | selalu cerah |

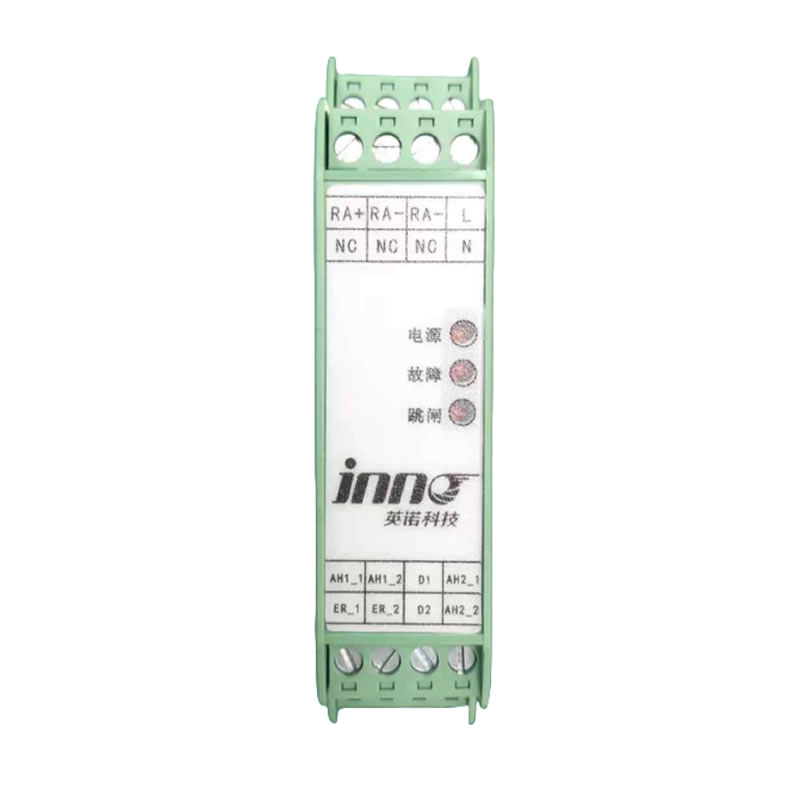

terminal kabel
| Simbol Terminal | definisi fungsional | instruksi |
| L/N | Input daya pengoperasian | AC220V |
| RA+/RA-, RA- | Input sensor: positif/negatif, negatif | Input sinyal PT100 tiga kabel |
| AH1_1/AH1_2 | Kontak output 1 perjalanan suhu berlebih | Kontak pasif yang biasanya terbuka: output simultan dengan AH2 |
| AH2_1/AH2_2 | Perjalanan suhu berlebih 2 kontak keluaran | Kontak pasif yang biasanya terbuka: output simultan dengan AH1 |
| D1/D2 | Pengaturan parameter perjalanan | D1, D2 korsleting: suhu awal perjalanan yang melebihi suhu adalah 155℃.
D1, D2 terputus: suhu awal perjalanan yang melebihi suhu 175 |
| ER_1/ER_2 | Kontak keluaran alarm kesalahan | Kontak pasif yang biasanya terbuka: output kontak untuk kegagalan sirkuit pengukuran suhu |
| NC | siaga | Tidak ada kabel |
Catatan: Kontak D1/D2 bertenaga internal, jangan sambungkan daya eksternal; diagram pengkabelan fisik produk yang berlaku.

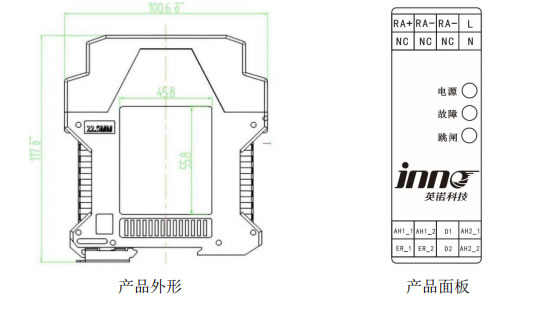

3 Petunjuk pemasangan produk
Pemasangan: Dipasang di rel (rel standar 35mm)

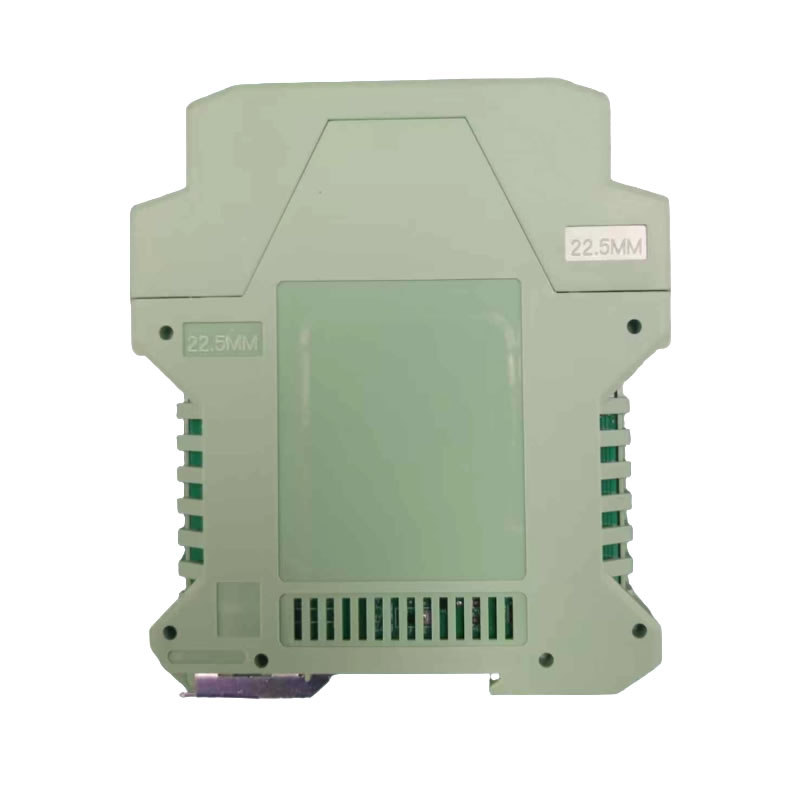

Dimensi: 100,6x22,5x117,0mm (P x L x T)
