Como escolher um termostato de transformador do tipo seco? Comparação de funções e instruções de fiação

• Termostato de transformador do tipo secoÉ um sistema que monitora a temperatura dos enrolamentos, controla automaticamenteVentiladores de resfriamentoUm dispositivo de proteção do núcleo que inicia e para e sinaliza um alarme ou disparo em caso de superaquecimento.
• Há muitos modelos de termostato, a letra do sufixo de função (D/E/F/G/I) determina a configuração de função específica do produto, a seleção precisa ser comparada com a demanda real, uma a uma.
• A necessidade de telecomunicações, saída analógica ou monitoramento da temperatura do núcleo são os três principais pontos de decisão para a seleção.
• A fiação é a parte mais propensa a erros do termostato antes de colocá-lo em operação, e deve ser operada estritamente de acordo com o diagrama de fiação anexado ao produto.

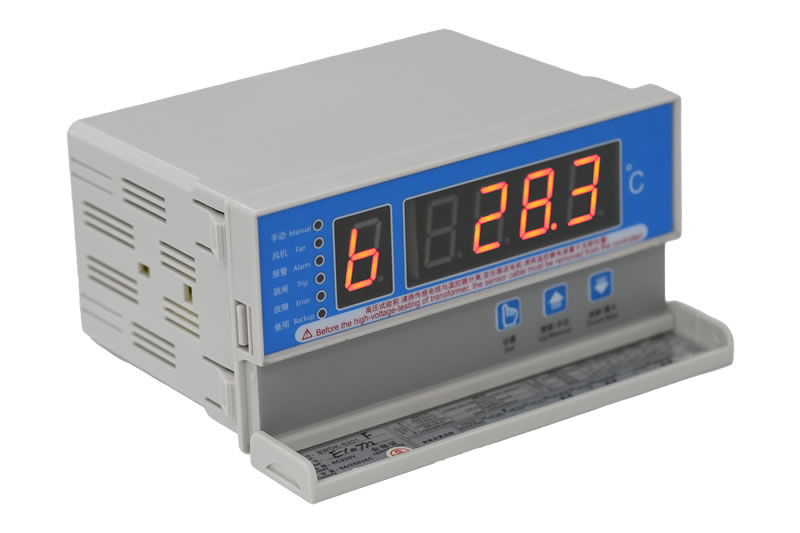

• InnoTech BWDKA série S201 é um termostato de troca a seco amplamente utilizado atualmente, com suporte para funções personalizadas e várias combinações de modelos.

Primeiro, o que é um termostato de transformador do tipo seco?

O controlador de temperatura do transformador do tipo seco, também conhecido como controlador de temperatura do transformador do tipo seco, foi especialmente projetado para monitoramento da temperatura do enrolamento do transformador do tipo seco e dispositivo de controle. Ele coleta a temperatura de cada fase do enrolamento em tempo real por meio do sensor de temperatura de resistência de platina PT100 embutido no enrolamento trifásico do transformador e executa automaticamente as seguintes ações de controle de acordo com o valor da temperatura: controle de partida e parada do ventilador, alarme de temperatura excessiva, proteção contra disparo por temperatura excessiva, bem como exibição local e transmissão remota de dados de temperatura.

No transformador do tipo seco sem óleo isolante como meio de dissipação de calor, a temperatura do enrolamento é o parâmetro mais direto e mais crítico para avaliar seu status operacional. Quando a temperatura do enrolamento ultrapassa o limite superior do grau de isolamento, a taxa de envelhecimento do material de isolamento é acelerada exponencialmente e, em casos graves, pode até provocar a queima do enrolamento. Portanto, o controlador de temperatura para transformadores do tipo seco não é um acessório opcional, mas um dispositivo de segurança essencial.

Em segundo lugar, quais são as principais funções do termostato do transformador do tipo seco?

Diferentes modelos de termostatos têm diferentes configurações estendidas além das funções básicas, e entender o significado de cada função é um pré-requisito para a seleção correta. A seguir, há uma descrição dos principais módulos de função:

Exibição do circuito trifásico e do valor máximo

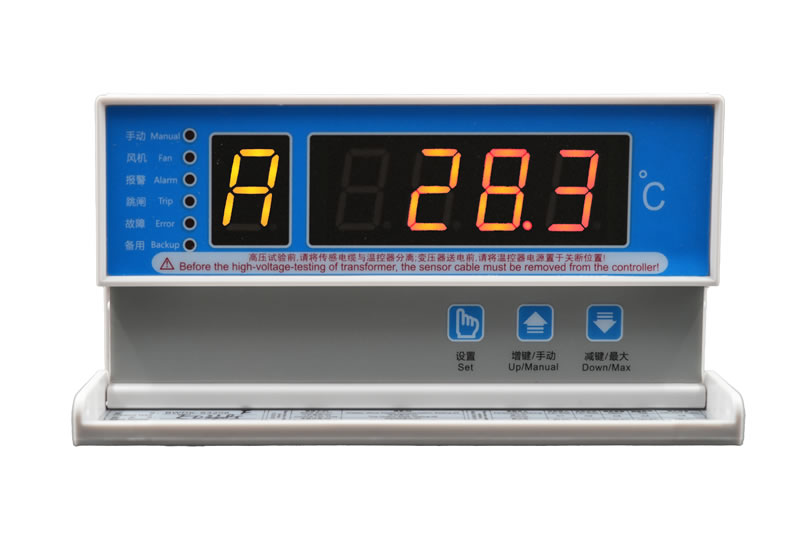

O termostato exibe as temperaturas em tempo real das fases A, B e C, por sua vez, e pode ser alternado para exibir o valor mais alto de temperatura das três fases atuais. A equipe de operação e manutenção pode ler o status da temperatura do ponto mais perigoso diretamente no painel, sem a necessidade de verificar fase por fase.

Controle automático/manual de partida/parada dos ventiladores

Quando a temperatura do enrolamento atinge o limite de partida do ventilador definido, o controlador de temperatura emite automaticamente um sinal para iniciar o ventilador de resfriamento; a temperatura cai até o limite de desligamento e, em seguida, para automaticamente. Ao mesmo tempo, ele suporta partida e parada manuais, o que é conveniente para depuração e operação de emergência.

Alarme de temperatura excessiva e disparo de temperatura excessiva

Quando a temperatura excede o valor de configuração do alarme, o controlador de temperatura aciona um alarme sonoro e luminoso, solicitando que a equipe de operação e manutenção preste atenção; se a temperatura subir mais do que o valor de configuração de disparo, o controlador de temperatura emite um sinal de disparo, acionando o disjuntor para interromper, forçando o corte da fonte de alimentação do transformador, protegendo o equipamento contra danos mais graves. O alarme e o valor da temperatura de disparo podem ser definidos de forma independente.

Alarme de falha (detecção de desconexão do sensor/curto-circuito)

Quando o sensor de temperatura é desconectado ou entra em curto-circuito, o termostato pode identificar e emitir automaticamente um sinal de alarme de falha para evitar pontos cegos de monitoramento e operação incorreta causada por falha no sensor.

"Função de "caixa preta"

O termostato tem uma função integrada de registro de dados históricos, que pode armazenar os picos de temperatura e os registros de eventos de alarme no período recente. Após a ocorrência de anomalias, a equipe de manutenção pode restaurar o processo de mudança de temperatura antes do acidente consultando os dados da caixa preta, o que fornece a base para a análise de falhas.

Função de excitação temporizada do ventilador

Para operação de baixa carga a longo prazo, o ventilador raramente inicia automaticamente o transformador, o termostato pode iniciar automaticamente o ventilador periodicamente por um curto período de tempo, para evitar que o ventilador pare a longo prazo devido ao travamento por corrosão do rolamento, para garantir que o ventilador na necessidade real possa operar normalmente.

Função de teste de simulação

Ele pode simular o acionamento e o disparo do alarme sem aquecimento real e é usado no estágio de instalação e comissionamento para verificar se a fiação está correta e se o circuito de alarme está funcionando corretamente.

Função de compensação digital

Para desvios de medição causados por diferenças individuais em diferentes sensores ou posições de instalação, podem ser feitas correções digitais por meio de parâmetros de software para melhorar a precisão da medição.

Terceiro, as letras de sufixo do modelo de termostato representam o quê?

No caso da série Inotera BWDK-S201, por exemplo, as letras do sufixo de função no número do modelo são a chave para diferenciar a configuração de cada modelo. Entender o significado dessas letras é um atalho para concluir rapidamente a seleção.

Os códigos de função podem ser combinados livremente, por exemplo, EFG com saída analógica, comunicação e monitoramento da temperatura ambiente. Para requisitos especiais, como comunicação Ethernet, Profibus, medição de temperatura por fibra óptica, etc., o fabricante também pode ser contatado para desenvolvimento personalizado.

Em quarto lugar, como escolher o modelo certo de acordo com as necessidades reais?

A lógica central da seleção é: primeiro determine os requisitos básicos e, em seguida, marque cada item de acordo com a funcionalidade estendida. A seguir, alguns cenários típicos de recomendações de seleção:

Cenário 1: Sala de distribuição de energia comum da fábrica, sem requisitos de acesso ao sistema de monitoramento

选 BWDK-S201DO modelo básico padrão já abrange todas as funções de proteção e controle sem extensões adicionais e oferece a melhor relação preço/desempenho.

Cenário 2: os dados de temperatura precisam ser conectados ao sistema PLC ou DCS da fábrica.

选 BWDK-S201EA saída analógica de 4-20 mA pode ser conectada diretamente à maioria dos módulos de entrada analógica do PLC sem a necessidade de equipamentos de conversão adicionais.

Cenário 3: a subestação precisa ser conectada a uma plataforma inteligente de O&M ou a um sistema de despacho (protocolo Modbus).

选 BWDK-S201FA interface de comunicação RS485 suporta o protocolo Modbus RTU, que pode ser conectado diretamente aos principais sistemas SCADA e de operação e manutenção inteligentes.

Cenário 4: subestação autônoma, comunicação analógica e digital, saídas de canal duplo necessárias

选 BWDK-S201EFAs duas saídas de sinal são coexistentes, podendo ser coletadas pelo PLC local e lidas pelo sistema de despacho remoto, o que torna a configuração redundante mais confiável.

Cenário 5: Necessidade de monitoramento adicional da temperatura do núcleo

contém apenas I Os modelos de código de função, com base no monitoramento da temperatura do enrolamento trifásico, aumentam o canal de monitoramento independente da temperatura do núcleo, adequado para transformadores de grande capacidade ou ocasiões de alta carga que são sensíveis ao aquecimento do núcleo.

V. Principais parâmetros técnicos do BWDK-S201

A seguir estão as principais especificações técnicas dos termostatos da série BWDK-S201 da Inotera para seleção e referência de projeto de engenharia:

Seis, a instalação do termostato e a fiação precisam prestar atenção a quê?

A instalação e a fiação do termostato são as partes mais críticas antes de colocá-lo em operação, e também as mais propensas a erros. A seguir estão as principais precauções:

Instalação

O BWDK-S201 adota a montagem embutida no painel. É necessário abrir o orifício embutido no painel da caixa do transformador ou da caixa de controle de acordo com o tamanho do orifício (153 mm × 77 mm), empurrar o termostato pela frente e fixá-lo com os clipes ou o suporte de montagem fornecidos. Após a instalação, certifique-se de que o painel esteja bem encaixado e não esteja solto.

Fiação do sensor

Os terminais do sensor PT100 de enrolamento trifásico geralmente são marcados como A, B, C, correspondendo à interface do sensor, e precisam ser conectados de acordo com o número do terminal do diagrama de fiação anexado ao produto, uma a uma, a conexão correspondente, não misture. Os cabos do sensor devem ser de fio blindado e manter distância de linhas elétricas fortes para evitar que a interferência eletromagnética afete a precisão da medição.

Fiação do circuito de controle do ventilador

Os terminais de saída do ventilador têm capacidade de 9A/250VCA e podem acionar diretamente ventiladores de resfriamento com correntes nominais dentro dessa faixa. Se a potência do ventilador for maior, será necessário ampliar a capacidade de acionamento por meio do contator CA, pois o termostato só fornece sinais de controle e não transporta diretamente a corrente do circuito principal do ventilador.

Fiação do circuito de alarme e disparo

O alarme de temperatura excessiva e o disparo de temperatura excessiva correspondem a contatos de saída de relé independentes, e a fiação deve distinguir o uso de contatos normalmente abertos (NO) e normalmente fechados (NC). O circuito de disparo geralmente é conectado à liberação de derivação do disjuntor; certifique-se de que a polaridade e a lógica do circuito estejam corretas antes de ligar o teste.

Fiação de função estendida 4-20mA e RS485

A saída analógica do tipo E é conectada de acordo com o sistema de loop de corrente de dois ou quatro fios; preste atenção aos polos positivo e negativo. A fiação de comunicação RS485 do tipo F deve prestar atenção à polaridade da linha de sinal A/B, e é recomendável adicionar um resistor de terminação de 120Ω no final do barramento e, quando vários dispositivos estiverem conectados em rede, cada um precisa configurar um endereço de comunicação exclusivo para evitar o conflito de endereços que leva a falhas de comunicação.

Verificação pré-comissionamento

Quando a fiação estiver concluída, use o botãoFunção de teste de simulaçãoVerifique um a um se os circuitos de partida/parada do ventilador, saída de alarme e saída de disparo operam normalmente e confirme se não há erro antes de colocar oficialmente em operação. Não pule as etapas de depuração diretamente para a operação, a fim de evitar o acidente real de superaquecimento apenas para encontrar o erro de fiação.

Sete, as falhas mais comuns e os métodos de processamento

Oito, por que escolher o termostato de transformador do tipo seco da Inotera?

O controlador de temperatura de transformador tipo seco da série BWDK-S201 da Inotonda é desenvolvido e produzido de forma independente, em estrita conformidade com os padrões do setor JB/T 7631-2016, passou pela certificação do sistema de gerenciamento de qualidade ISO 9001:2016 e acumulou um grande número de casos de aplicação em muitos fabricantes de transformadores nacionais e projetos de engenharia de energia.

Cobertura abrangente de funções e combinação flexível de modelos

Desde o tipo básico D até o tipo estendido com comunicação, analógico e temperatura central, os códigos de função podem ser combinados livremente para que o usuário possa atender com precisão aos requisitos reais sem pagar por funções desnecessárias ou comprometer a integração do sistema devido à falta de funções.

Suporte à personalização para atender a necessidades especiais

Para projetos com requisitos especiais, como comunicação Ethernet, Profibus, medição de temperatura por fibra óptica, aquisição de temperatura multicanal, etc., a INNOTEC pode fornecer serviços de desenvolvimento personalizados para ampliar a funcionalidade com base nos produtos padrão e reduzir o ciclo de implementação do projeto.

Produtos de suporte completos, fornecimento em um só lugar

A Inotera também fornece ventilador de resfriamento de transformador do tipo seco correspondente (tipo de sopro superior GFDD, tipo de sopro lateral GFD), dispositivo de monitoramento inteligente PHM 300U e outras séries de produtos, termostato e ventilador, sistema de monitoramento pode ser adquirido como um pacote completo para reduzir o custo de coordenação da comunicação entre várias partes.

Se estiver selecionando um termostato para um transformador do tipo seco, entre em contato com a Innotrans, forneça a capacidade do transformador, o nível de tensão e os requisitos de interface do sistema de monitoramento para obter aconselhamento e cotação de seleção profissional.

declaração negando ou limitando a responsabilidade

O conteúdo deste artigo é apenas para referência geral e tem como objetivo apresentar as ideias de seleção, descrição funcional e pontos de fiação do termostato do transformador do tipo seco, não constituindo a única base para qualquer implementação de projeto ou decisões de aquisição. Os parâmetros técnicos envolvidos neste artigo para as informações da página oficial do produto da InnoTech devem prevalecer; as especificações reais podem variar devido ao lote do produto ou a requisitos personalizados. A instalação e a fiação do termostato devem ser realizadas por profissionais qualificados em eletricidade, e as instruções que o acompanham devem prevalecer. O autor e o editor deste artigo não serão responsáveis por quaisquer perdas diretas ou indiretas decorrentes da referência ao conteúdo deste artigo.
