O dispositivo de monitoramento de vazamento de gás SF6 (doravante denominado esse sistema) é um sistema de monitoramento on-line inteligente projetado e desenvolvido de acordo com a situação atual do sistema de energia elétrica, que enfatiza a segurança da produção e oferece proteção à saúde e à segurança pessoal da equipe que trabalha na sala da unidade de distribuição de energia onde o equipamento SF6 está instalado.
Recursos do produto
- Função de detecção de concentração de oxigênio e SF6 no ambiente
- Função de detecção de temperatura e umidade no ambiente
- Exibição em tempo real de informações de telemetria, telecomunicação e alarme para todos os pontos de monitoramento no ambiente
- A concentração de gás SF6 excede o padrão e a função de alarme de deficiência de oxigênio
- Deficiência de oxigênio ou concentração de SF6 acima do padrão, função de exaustão forçada
- Função de partida automática do ventilador em caso de alarme
- Função de exaustão automática temporizada, ativação ou desativação manual de todos os ventiladores
- Função de consulta, exibição e armazenamento de dados históricos
- A entrada na sala do GIS transmite automaticamente a função de status ambiental atual
- Função de rede multiponto, pode fornecer protocolo de comunicação e acoplamento de banco de dados de fundo de subestação (reservado)
- Som e luz, função de alarme por voz, armazenamento de informações de alarme, função de gravação
- Função do sensor de detecção de infravermelho humano
- Função de transmissão remota de dados
- Visor de operação com tela sensível ao toque
- Tela LCD grande com exibição automática da tela de corte
configuração do sistema

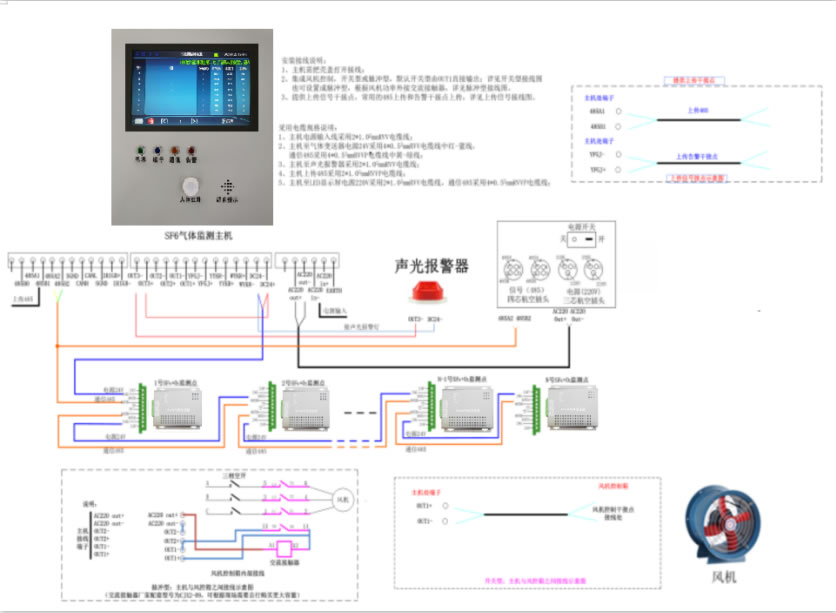

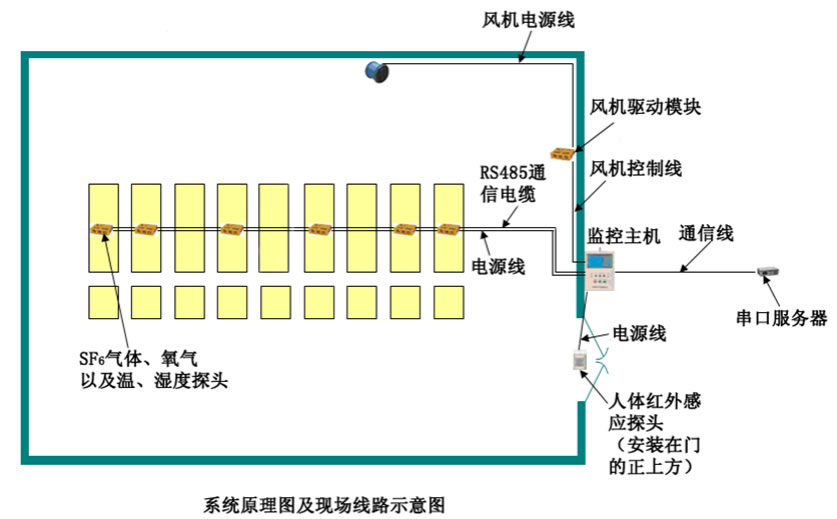

O sistema de alarme e monitoramento de vazamento de gás SF6 consiste em um transmissor 4 em 1, um transmissor de temperatura e umidade ambiente (opcional), um host de monitoramento, um grande visor de LED (opcional) e um sistema de monitoramento de fundo. O transmissor é usado para a coleta de dados no local, o host de monitoramento adota um visor LCD colorido com escrita clara, o host exibe a concentração de gás SF6, a concentração de oxigênio, a temperatura e a umidade no ambiente da câmara de gás de comutação no local, o que é claro à primeira vista, e pode ser predefinido com sinais de alarme, iniciar manual e automaticamente o ventilador, etc., e é capaz de se comunicar com os dados de bastidores por meio do RS485.

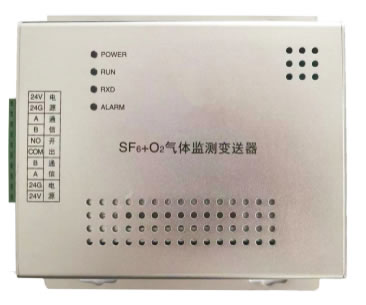

Transmissor de campo 4 em 1
(A imagem acima é apenas para referência, sujeita à imagem real)

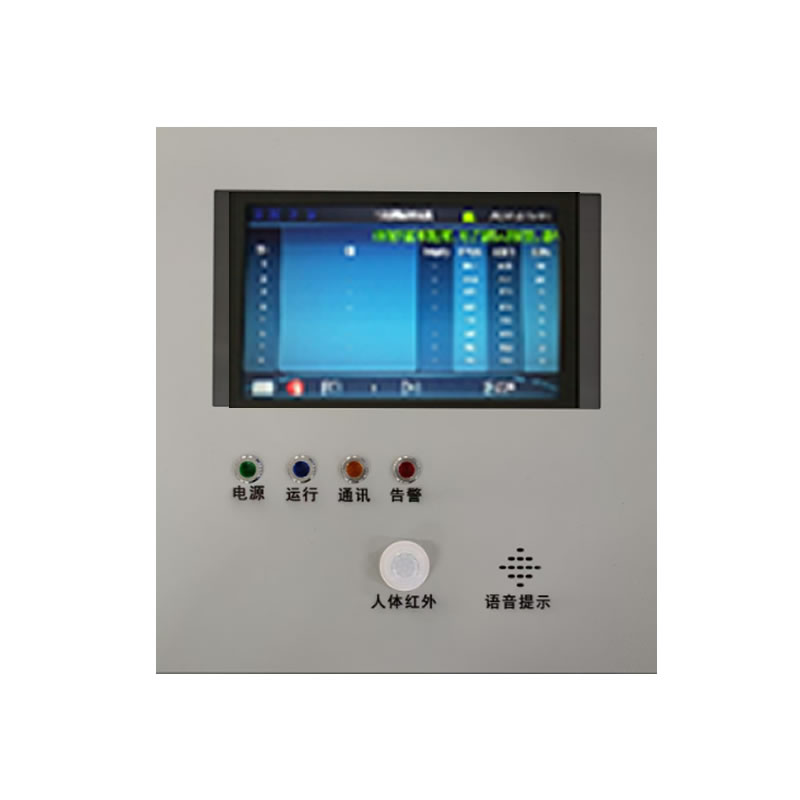

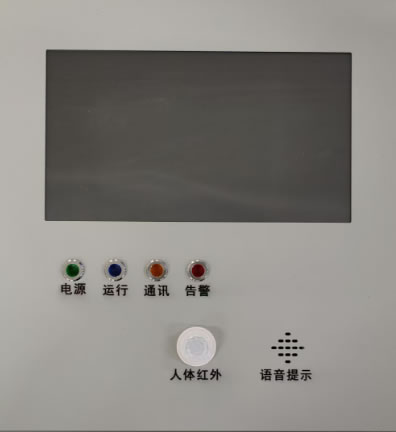

Host de monitoramento de campo (a imagem acima é apenas para referência, sujeita a condições físicas) (a imagem acima é apenas para referência, sujeita a condições físicas)
 |
 |

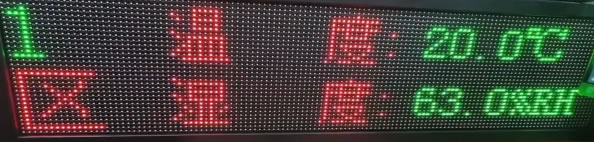

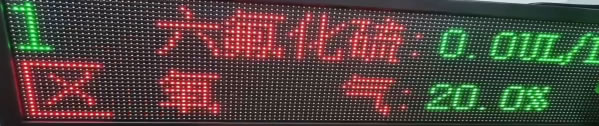

Código de área de exibição rotativa em tela grande de LED e dados correspondentes (a imagem acima é apenas para referência, sujeita a condições físicas)
Parâmetros técnicos
- Tensão operacional: AC/DC 220V±10%, 50Hz~60Hz
- Consumo de energia: <10W na tensão nominal
- Classe de precisão: 5
- Faixa de medição da concentração de gás SF6: 0～3000ppm
- Concentração de SF6 acima do ponto de alarme limite: 1000ppm (valor padrão nacional), precisão <2%FS
- Faixa de detecção do teor de oxigênio: 0-25%
- Ponto de alarme de deficiência de oxigênio: 18% (valor padrão nacional), precisão <1%FS
- Faixa de detecção de temperatura: -30～+99℃ (precisão ±0,5℃)
- Faixa de detecção de umidade: 10～99%RH: Precisão ±0,3%RH
- Contato de potência de saída do ventilador: 6A;
- Modo de comunicação de transmissão remota: 485/Ethernet
- Tamanho externo do host de monitoramento (mm): C300 × L400 × A81
- Tamanho do sensor quatro em um (mm): C153 × L150 × A52
- Capacidade de armazenamento de dados históricos de monitoramento: 100 entradas;
- Tamanho da tela sensível ao toque: 7 polegadas
- Modo de instalação da unidade principal e da unidade de detecção: montagem na parede
- Temperatura ambiente de trabalho: -25℃～70℃.
- Umidade do ambiente de trabalho: ≤95 por cento
- Tamanho da tela de LED: 68,2*20,2*6,8cm
Requisitos de instalação
Mainframe de monitoramento de SF6
- Posição de instalação: o mainframe de monitoramento de SF6 geralmente é instalado na entrada da sala GIS (ou sala de controle), a uma distância de 1,2 a 1,5 m do chão, o que é conveniente para a equipe operar.
- Método de instalação: primeiro fixe o suporte do host na parede e, em seguida, pendure o host no suporte.
Sensor de detecção de gás (4 em 1)
- Posição de instalação: o detector de gás interno GIS de 110KV ou superior geralmente é instalado sob a combinação de equipamentos elétricos a uma distância de 10 cm do solo; o detector de gás de 35KV para salas de comutação é instalado na parede a uma distância de 10 a 15 cm do solo.
- Método de instalação: instalação sob o equipamento com suporte de montagem, primeiro fixe o detector de gás no suporte de montagem e, em seguida, fixe o suporte de montagem no chão; a instalação na parede não precisa ser equipada com suporte de montagem, pode ser feita fixando diretamente o detector de gás na parede.
Sensor de temperatura ambiente e umidade (opcional)
- Posição de instalação: a mesma do detector de gás.
- Instalação: igual à do detector de gás.
luz de advertência sonora e visual
- Posição de instalação: geralmente instalado na entrada, 10 cm diretamente acima do beiral da porta (ou diretamente acima da estrutura principal).
- Método de instalação: primeiro faça o furo e, em seguida, fixe o alarme sonoro e luminoso na parede.
Tela de LED
- A tela externa é montada na parede, com orifícios perfurados no local de montagem para montagem e fixação.
- Cabo de alimentação de 220 V em uma tomada com interruptor.
- O cabo 485 se conecta à porta 485 Capture 2 do computador host para comunicação.
Instruções de operação

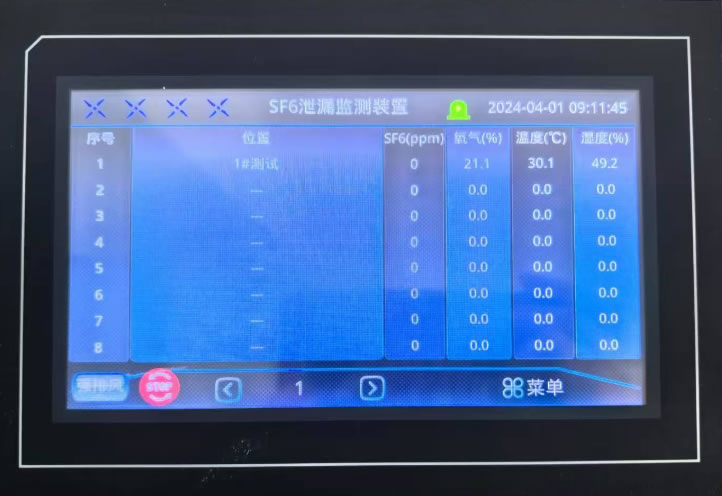

página inicial
A operação do dispositivo de monitoramento da densidade do gás SF6 é feita principalmente por meio de uma tela sensível ao toque de 7" com resolução de 800 x 480.
A parte superior da interface principal é a barra de título e inclui o nome do sistema e a hora do sistema. No meio estão os dados em tempo real do sistema e, de acordo com os botões de página para cima e para baixo na parte inferior da tabela, os dados de telemetria em tempo real de cada ponto de monitoramento podem ser visualizados. A parte inferior do botão de exaustão forte, o botão de parada de emergência e o botão de menu. Em circunstâncias normais, o dispositivo não tem alarme, o ventilador é completamente desligado e o local da região pode ser definido pelo usuário.
