Sistema de monitoramento on-line de descarga parcial do transformador

A solução do sistema de monitoramento on-line de descarga parcial do transformador consiste em um dispositivo de monitoramento on-line de descarga parcial do transformador que recebe o host, um sensor de descarga local ultrassônico, um sensor de descarga local de corrente de alta frequência, um sensor de descarga local especial de alta frequência da válvula de óleo e um sistema de monitoramento on-line de descarga parcial. O produto adota detecção de sinal de sensor, arranjo, análise especializada de banco de dados e outras tecnologias, o que melhora significativamente a precisão e a velocidade de resposta da medição de descarga parcial; o produto aumenta o design do circuito anti-interferência, o que garante a operação estável em ambientes complexos, e é amplamente utilizado no monitoramento do status de operação do transformador e da descarga parcial, e a aplicação abrangente de vários tipos de sensores pode monitorar com precisão a ocorrência de sinais de descarga parcial.

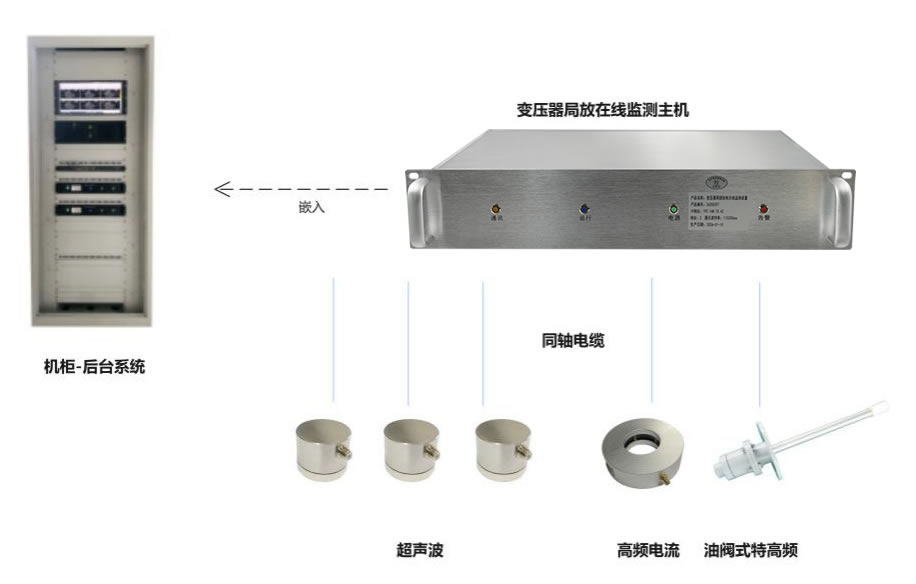

arquitetura do sistema

Incluindo: dispositivo de monitoramento on-line de descarga parcial do transformador que recebe o host, sensor ultrassônico + sensor de corrente de alta frequência + sensor de descarga local especial de alta frequência da válvula de óleo, sistema de monitoramento on-line de descarga parcial.

ofertasfuncionalidade

• Dispositivo de monitoramento on-line de descarga parcial do transformador por meio do sensor para monitorar a descarga parcial dentro do transformador; o sensor coletará os dados de descarga parcial para o host receptor do dispositivo de monitoramento on-line de descarga parcial do transformador.
• Dispositivo de monitoramento on-line de descarga parcial do transformador que recebe filtragem, amplificação e processamento de filtragem do sinal do host; os dados serão transmitidos para o software de monitoramento em segundo plano.
• O software exibe os dados visualmente na forma de gráficos, visualizando a situação de monitoramento na forma de gráficos PRPD 3D e gráficos PRPS, para obter o monitoramento em tempo real da situação de descarga parcial do transformador.

Recursos do produto

sensor de emissão local

O dispositivo de monitoramento on-line de descarga parcial do transformador pode usar diferentes tipos de sensores e diferentes métodos de teste correspondentes a diferentes equipamentos de alta tensão. Os sensores são os seguintes:

nome (de uma coisa)	Transdutores ultrassônicos de descarga local	Sensor de descarga local de corrente de alta frequência	Válvula de óleo Sensor de descarga local UHF
desenho de amostra
funcionalidade	Monitoramento da descarga local das bobinas de alta tensão no tanque, aplicando um agente de acoplamento no fundo e pressionando-o contra a superfície do equipamento.	Realização do monitoramento de correntes de pulso de alta frequência, monitoramento de correntes de cabos de aterramento de transformadores	O sensor insere uma sonda móvel no óleo isolante interno do transformador para monitorar o isolamento interno do óleo e avaliar o status operacional do transformador.
Instalação	magnético	snap	plug-and-play
posição de montagem	Ao redor do tanque	Núcleo de terra	saída de óleo

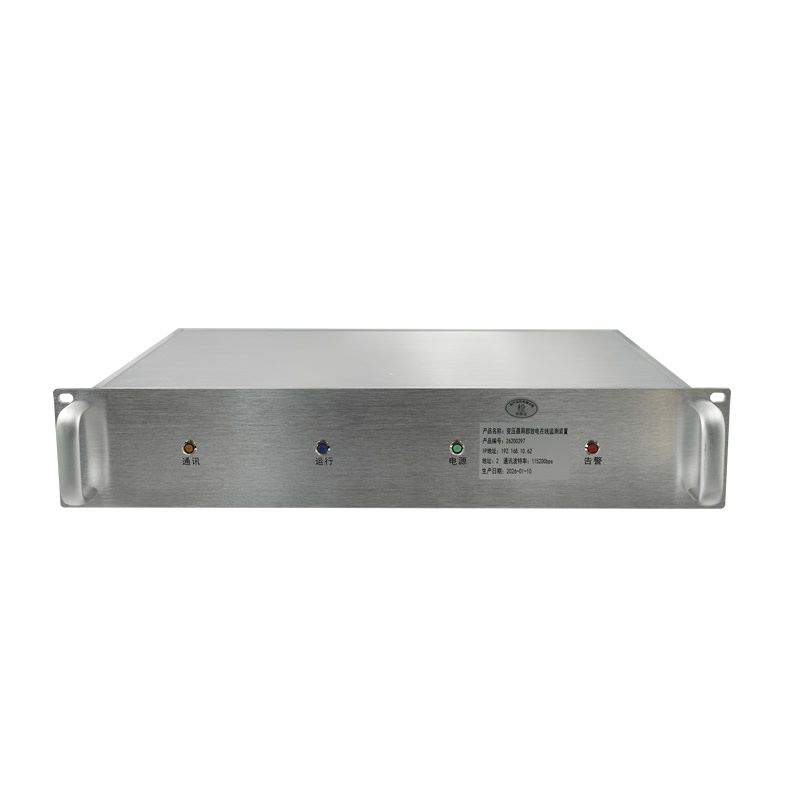

Dispositivo de monitoramento da linha local do transformador

Produtos

Dispositivo de monitoramento on-line de descarga parcial do transformador a qualquer momento para monitorar o sensor de descarga local de corrente de alta frequência de volta ao sinal de descarga local, condicionamento de sinal, isolamento de buffer, após a filtragem, amplificação de sinal, aquisição completa de alta velocidade, conclusão da medição de um número de período de tempo de ciclo de frequência industrial, o sensor monitora a onda eletromagnética realizada pela amplitude máxima de descarga, a quantidade média de descarga, o número de descargas e outros dados efetivos para medição e cálculo.

Recursos do produto

Indicadores técnicos

Instalação

1 Uso recomendado de gabinetes de tela paragabinete de fusão或agrupamento de telasInstalação.

2Instale a unidade principal de monitoramento nobordeldo painel e fixadas com parafusos.

3Conecte o cabo de alimentação. Se o cabo de alimentação não for longo o suficiente, será necessário alongá-lo ou comprar o plugue para conectá-lo.

Tamanho do gabinete de convergência: 1100*600*500mm

Tamanho do gabinete da tela: 2200*600*800mm

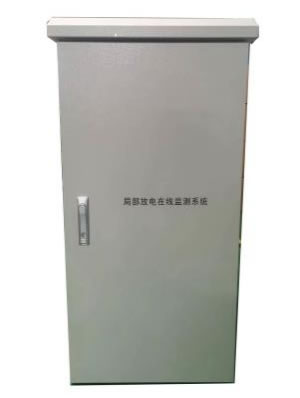

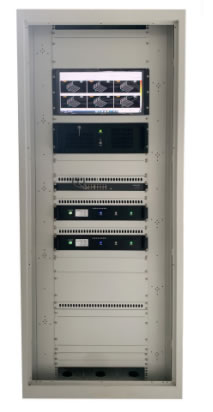

Localizado em gabinetes de convergência de monitoramento de linha (esquerda) e em gabinetes de tela (direita)

Sistema de monitoramento on-line de descarga parcial

Introdução ao sistema

O sistema é instalado no computador de segundo plano da sala de controle principal, que pode monitorar a descarga parcial do equipamento associado no estado operacional. A função do software do sistema foi projetada para ser razoavelmente organizada e fácil de operar, e os dados são apresentados por meio de análise gráfica, que é mais intuitiva.

função do sistema
