Система онлайн-мониторинга переключателей регулятора нагрузки трансформатора

Система онлайн-мониторинга выключателя регулятора напряжения трансформатора IN - 309F состоит из нескольких типов датчиков, таких как ток, температура, вибрация и т.д., а также устройств для сбора, обработки данных и т.д. и программного обеспечения для фонового мониторинга. Благодаря высокоточным датчикам и передовой технологии обработки данных, она контролирует ключевые параметры, такие как ток выключателя (0 - 50A, точность ±0.5%), температура (-40℃ - 120℃, точность ±1℃), вибрация (0 - 50g, разрешение 0.0002g) и т.д. в режиме реального времени, а также контролирует положение шестерни (0 - 19), с задержкой реакции всего 0.5s, чтобы вовремя обнаружить потенциальные неисправности. С удаленной передачей данных и интеллектуальной функцией диагностики, поддержка облачного управления, для эксплуатации и технического персонала, чтобы обеспечить всестороннюю информацию о здоровье оборудования в режиме реального времени, подходит для - 40 ℃ - +70 ℃, 0 - 95% без конденсации окружающей среды, использование Modbus, DL/T860 протоколов связи, чтобы помочь повысить надежность энергосистемы и эффективность технического обслуживания, чтобы обеспечить безопасную и стабильную работу трансформатора.Функции могут быть выполнены по индивидуальному заказу, свяжитесь с InnoTech для получения подробной информации и цен!

производитель (продукта)

Независимые исследования и разработки

Индивидуальный дизайн

гарантия подлинности товара

Система онлайн-мониторинга переключателей регулятора нагрузки трансформатора

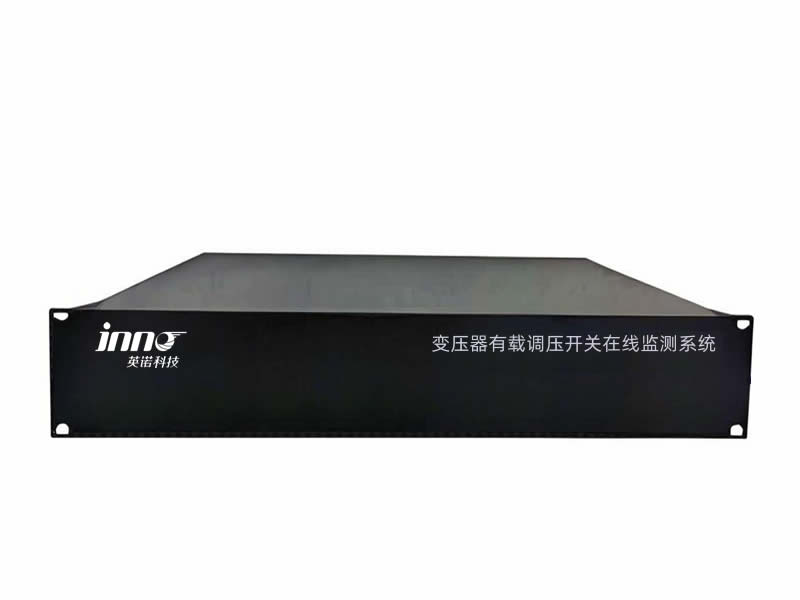

IN-309F Система онлайн-мониторинга OLTC для трансформатораs

Система онлайн-мониторинга переключателей регулятора нагрузки трансформатора

Компоненты системы

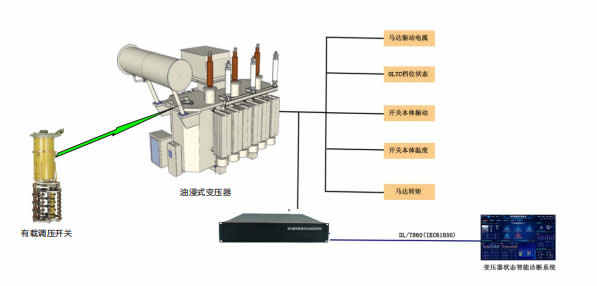

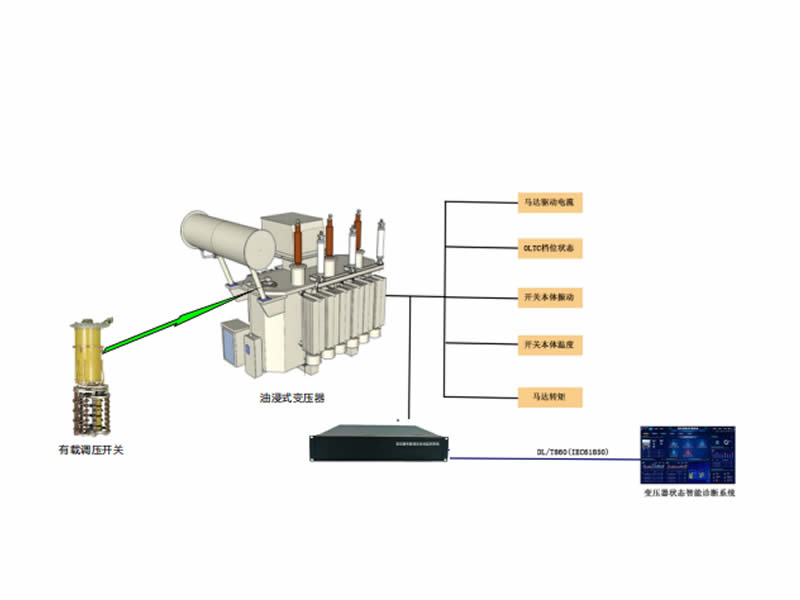

IN-309F Система оперативного контроля переключателей регулятора нагрузки трансформатораОн состоит из датчика тока, датчика температуры, датчика вибрации, датчика крутящего момента, блока сбора данных, блока обработки данных, блока интерфейса "человек-машина", блока связи и передачи данных, модуля питания и программного обеспечения для фонового мониторинга и диагностического анализа.

функция системы

Система онлайн-мониторинга IN-309F для переключателей регуляторов напряжения трансформаторов под нагрузкой контролирует рабочее состояние переключателей регуляторов напряжения трансформаторов под нагрузкой в режиме реального времени благодаря интеграции высокоточных датчиков и передовой технологии обработки данных. Система способна точно определять ток, температуру, вибрацию и другие ключевые параметры переключателя, своевременно обнаруживать и предупреждать потенциальные неисправности, обеспечивая безопасную и стабильную работу трансформатора. Система оснащена функциями удаленной передачи данных и интеллектуальной диагностики, а также поддерживает облачное управление, предоставляя исчерпывающую информацию о состоянии здоровья оборудования в режиме реального времени для персонала по эксплуатации и обслуживанию энергосистемы, а также эффективно повышая надежность и эффективность обслуживания энергосистемы.

Параметры оборудования

Диапазон измерения тока	0 ~ 50A	Точность измерения тока	±0,5%
Диапазон измерения температуры	-40°C ~ 120°C	Точность измерения температуры	±1°C
Диапазон измерения вибрации	0 ~ 50g	Разрешение вибрации	0.0002g
Диапазон измерения зубчатых колес	0 ~ 19	время отклика	0.5s
Источник питания главного компьютера	AC220V ±10%	протоколы связи	Modbus, DL/T860
экологическая адаптация	Температура окружающей среды: -40℃ ~ +70℃; Влажность окружающей среды: 0 ~ 95% (без конденсации)	класс защиты	Стандартное крепление в 19-дюймовую стойку (IP30), настенное крепление (IP55)
