Система онлайн-мониторинга втулок трансформатора
IN-205B Система онлайн-мониторинга втулок трансформаторов
Введение в систему

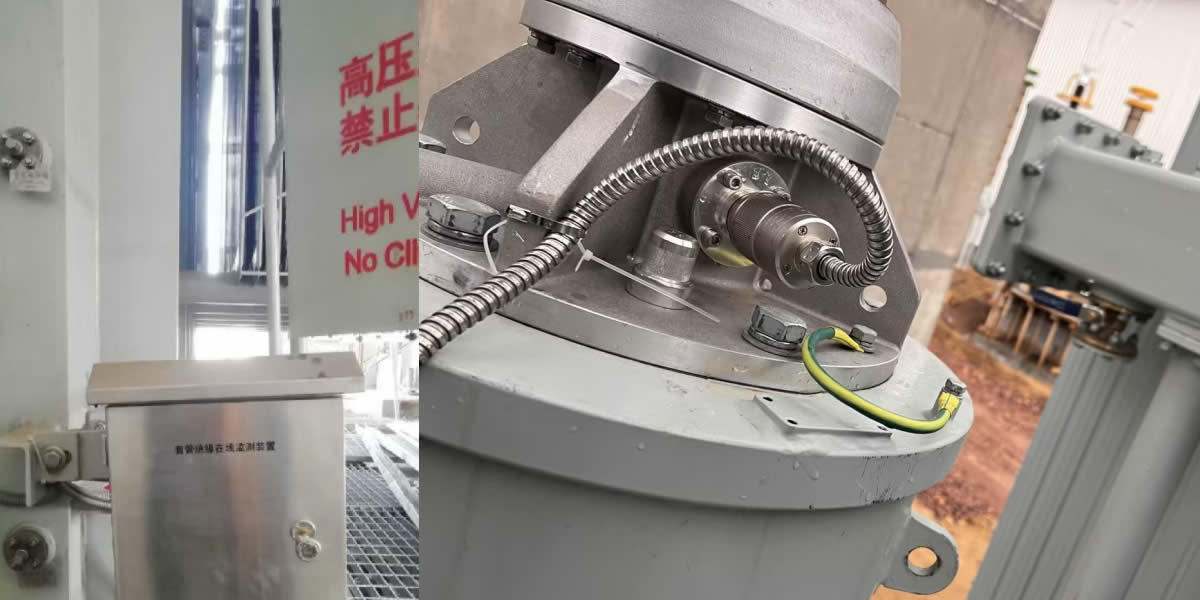

IN-205B Система онлайн-мониторинга трансформаторных втулокОна объединяет в себе множество функций, таких как мониторинг в реальном времени, сбор данных, анализ тенденций, сигнализация о превышении лимита, удаленный мониторинг, хранение и запрос данных и т.д. Она предназначена для комплексного и точного мониторинга состояния изоляции вводов трансформатора, что позволяет эффективно обнаруживать и предупреждать потенциальные неисправности заранее, а также обеспечивать надежную поддержку данных для безопасной и стабильной работы электроэнергетической системы и стратегии обслуживания на основе состояния. Система состоит из трансформатора тока с нулевым потоком, блока обработки сигналов, блока сбора данных, модуля датчиков окружающей среды (опция), блока связи, модуля дисплея (опция), модуля питания и программного обеспечения системы фонового мониторинга (опция). Система также может использоваться для онлайн-мониторинга емкостного оборудования, такого как трансформаторы и ограничители перенапряжений.
| серийный номер | Диэтиламмоний хлорид | Модель продукта |
|---|---|---|
| 1 | Система контроля изоляции вводов трансформаторов | IN-205B |
| 2 | Система локального мониторинга трансформаторных вводов | IN-205B2 |
| 3 | Интегрированная система онлайн-мониторинга локального разряда изоляции проходных изоляторов трансформаторов | IN-205B3 |
Параметры оборудования
| Объекты мониторинга | Полный ток, емкость, диэлектрические потери, локальный разряд | Повторяемость измерений | < 0,2% |
| Полный диапазон измерения тока | 2 мА ~ 1000 мА | Полная точность измерения тока | ± (стандартное показание 1% + 0,1 мА) |
| Диапазон измерения емкости | 100пФ ~ 50000пФ | Точность измерения емкости | ± (стандартные показания 1% + 1пФ) |
| Диапазон измерения диэлектрических потерь | 0.001 ~ 0.3 | Точность измерения диэлектрических потерь | ± (стандартное показание 1% + 0,001) |
| Рабочая мощность | AC220V ±10% | протоколы связи | Modbus, DL/T860 |
| экологическая адаптация | Температура окружающей среды: -40℃ ~ +70℃; Влажность окружающей среды: 0 ~ 95% (без конденсации) | класс защиты | Стандартное крепление в 19-дюймовую стойку (IP30); настенное крепление (IP55) |
Втулка трансформатора является основным компонентом, соединяющим внутреннюю обмотку трансформатора и внешнюю электросеть, состояние ее изоляции напрямую влияет на стабильность энергосистемы, поэтому система мониторинга в основном используется в следующих сценариях:
- Мониторинг основного оборудования крупных подстанцийСистема предназначена для отслеживания в режиме реального времени изменений характеристик изоляции корпусов главных трансформаторов напряжением 220 кВ и выше, что позволяет избежать отключений подстанций из-за старения корпусов и частичных разрядов и обеспечить надежность электроснабжения региональной энергосистемы;
- Поддерживающий мониторинг новых электростанцийДля ветряных и фотоэлектрических электростанций он подходит для сложных внешних условий, непрерывно контролирует такие ключевые параметры, как мощность корпуса и величина диэлектрических потерь, предотвращает разрушение корпуса, вызванное экстремальными погодными условиями (высокая температура, высокая влажность и удары молнии), и поддерживает стабильное подключение новой энергии к сети;
- Эксплуатация и обслуживание внутренних электростанций промышленных предприятий: Предоставление услуг по мониторингу трансформаторов внутренних электростанций предприятий с высоким энергопотреблением, таких как черная металлургия, химическая промышленность и т.д., чтобы избежать перерывов в производстве, вызванных поломкой корпуса, и сократить потери от простоя производства предприятий;
- Помощь в модернизации старого оборудованияСистема онлайн-мониторинга компании заменяет традиционные периодические испытания старых трансформаторных вводов, проработавших более 15 лет, и позволяет точно оценить оставшийся срок службы оборудования без ущерба для производства, а также предоставляет данные для замены оборудования.
Многомерное решение проблем, связанных с эксплуатацией и обслуживанием электростанций
По сравнению с традиционными автономными методами обнаружения, система онлайн-мониторинга трансформаторных вводов обладает следующими незаменимыми преимуществами:
- Повышенная избыточность безопасностиМониторинг может быть завершен без отключения электроэнергии, что позволяет избежать давления на регулировку нагрузки сети, вызванного традиционным обнаружением отключения электроэнергии, и в то же время снизить риск безопасности при ручной посадке и изменении операции, а также перейти от "пассивного ремонта" к "активному раннему предупреждению";
- Более точный мониторингТрансформатор тока с нулевым потоком и высокоточный блок обработки сигнала позволяют достичь точного измерения полного диапазона токов 2мА-1000мА и значения диэлектрических потерь 0,001-0,3, с погрешностью повторяемости данных ≤1%, что значительно превышает верхний предел точности ручного тестирования;
- Повышенная адаптивность к окружающей средеОн поддерживает экстремальную температуру - 40℃~+70℃, высокую влажность 0~95% (без конденсата), с защитой IP30 для монтажа в стойку / IP55 для настенного монтажа, он может стабильно работать как на открытой подстанции, так и в закрытом помещении для распределения электроэнергии;
- Более эффективная эксплуатация и техническое обслуживаниеИнтегрированный сбор данных в реальном времени, анализ тенденций и функция сигнализации о превышении лимита, а также информация об аномалиях может быть синхронизирована с платформой диспетчерской службы по протоколу Modbus/DL/T860, так что эксплуатационный и обслуживающий персонал может дистанционно отслеживать состояние оборудования без охраны на месте, что значительно снижает объем работы по проверке;
- Лучший контроль затратС одной стороны, это сокращает трудовые и материальные затраты на регулярный контроль отключений, а с другой - позволяет избежать серьезных сбоев благодаря раннему предупреждению, снизить затраты на обслуживание и замену оборудования, а также косвенные потери, вызванные отключениями, и, как правило, окупить инвестиционные затраты на систему за 1-2 года.
