Что такое дистанционный измеритель уровня масла в трансформаторе? Принцип работы, технические параметры и руководство по выбору
发布时间：20 марта 2026 18:00:49
- трансформаторыуказатель уровня маслаЭто специальный прибор для контроля уровня изоляционного масла в шкафу для хранения масла, который является незаменимой принадлежностью для обеспечения безопасности масляных трансформаторов.
- Ненормальный уровень масла (слишком высокий или слишком низкий) может привести к поломке трансформатора, поэтому своевременное предупреждение является ключевым фактором для обеспечения безопасной работы оборудования.
- Дистанционный измеритель уровня масла добавляет аналоговый выход 4-20 мА на основе индикации на месте для обеспечения контроля в реальном времени на большом расстоянии.
- При выборе модели необходимо учитывать размеры расширителя, способ установки, уровень защиты и необходимость функции дистанционной передачи данных.

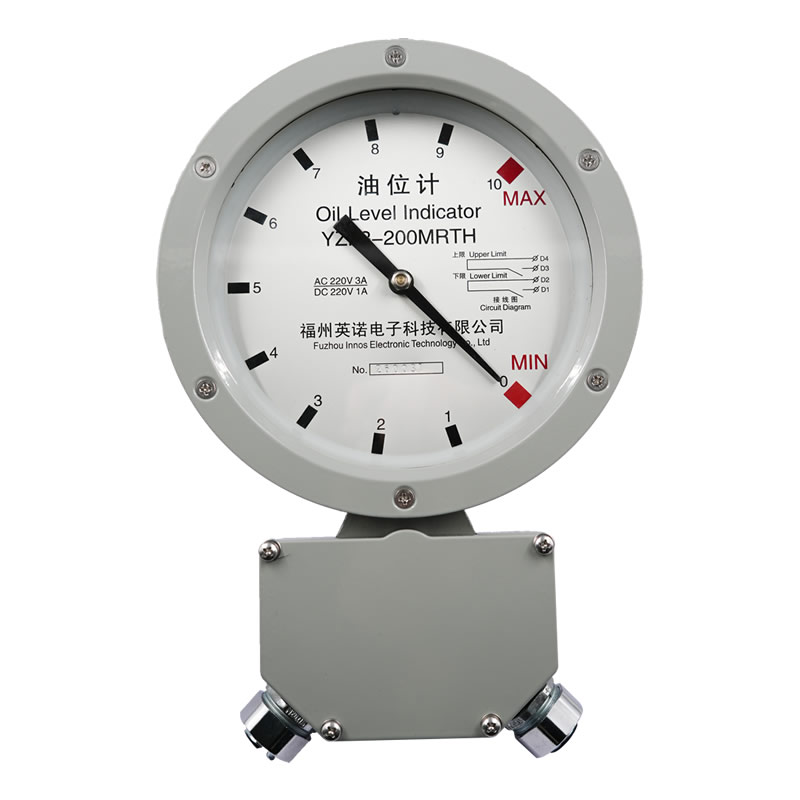

- Дистанционный датчик уровня масла YZF3-200 специально разработан для полностью герметичных трансформаторов большого и среднего размера, поддерживает индивидуальную настройку, подходит для всех видов тяжелых условий работы.
Во-первых, что такое датчик уровня трансформаторного масла? Какова его роль?
Измеритель уровня трансформаторного масла устанавливается на шкаф для хранения масла в масляном трансформаторе, используется для контроля уровня изоляционного масла в шкафу для хранения масла в режиме реального времени. Он с помощью поплавка или телескопического стержня определяет изменение уровня масла, уровень масла на стрелочном или цифровом визуальном дисплее, а при выходе уровня масла за пределы нормального диапазона подает сигнал тревоги.
Масляные трансформаторы используют изоляционное масло для изоляции и отвода тепла. Масляный расширитель действует как регулятор масла, автоматически компенсируя уровень масла при изменении нагрузки и температуры трансформатора. Главная роль уровнемера масла заключается в постоянном контроле этого динамического процесса и обеспечении безопасного уровня масла в трансформаторе.
Для измерителя уровня масла, оснащенного функцией дистанционной передачи, сигнал уровня масла может быть преобразован в стандартный аналоговый сигнал 4-20 мА и передан по кабелю в систему дистанционного мониторинга или диспетчерский центр, что позволяет осуществлять дистанционный контроль и предупреждение об уровне масла в необслуживаемых местах, что может значительно повысить эффективность эксплуатации и технического обслуживания.
Во-вторых, слишком низкий или слишком высокий уровень масла в трансформаторе может нанести какой-либо вред?
Многие специалисты по эксплуатации и техническому обслуживанию считают, что измеритель уровня масла - это лишь вспомогательный прибор, на самом же деле, нарушение уровня масла - это один из важных предвестников выхода трансформатора из строя, который нельзя игнорировать.
Опасности, связанные с низким уровнем масла
Если уровень масла в расширителе продолжает падать, это означает, что в трансформаторе может возникнуть утечка или нарушение герметичности. Недостаточное количество масла приведет к снижению изоляции и теплоотдачи сердечника и обмоток, ускорит старение изоляции, вызовет перегрев обмоток или даже пробой разряда. Серьезная утечка масла может также привести к проникновению воздуха в расширитель, попаданию влаги и кислорода, ускорению разрушения масла и нанесению необратимого ущерба системе изоляции трансформатора.
Опасности, связанные с высоким уровнем масла
Аномально высокий уровень масла обычно связан с перегрузкой трансформатора, высокой температурой масла или неисправностью системы уплотнения. Чрезмерный уровень масла уменьшит газовое пространство в расширителе, что приведет к повышению давления масла, которое может вызвать серьезные последствия.клапан сброса давленияили даже деформации масляного бака. Кроме того, высокая температура масла сама по себе является фактором, ускоряющим старение изоляции, а длительный период времени при высоком уровне масла означает, что оборудование работает под высокой нагрузкой или в ненормальных условиях.
Поэтому измеритель уровня масла - это не только инструмент "посмотреть на количество масла", но и важное окно наблюдения за состоянием работы трансформатора. Обнаружив, что уровень масла не соответствует норме, следует немедленно выяснить причину, к чему нельзя относиться легкомысленно.
В-третьих, какие существуют типы датчиков уровня масла?
Тип измерителя уровня трансформаторного масла на рынке не является сложным, в основном в соответствии с принципом измерения и функции делятся на следующие категории, каждая из которых имеет свою собственную сцену применения.
| типология | Принцип измерения | Режим отображения | Поддерживать ли удаленную передачу | Применимые сценарии |
|---|---|---|---|---|
| Стрелочный поплавковый указатель уровня масла | Поплавковый шарик с уровнем масла поднимается и опускается, приводя в движение вращение указателя | Циферблат индикатора на месте | Дополнительно (4-20 мА) | Большие и средние масляные трансформаторы |
| Телескопический стержневой указатель уровня масла стрелочного типа | Телескопический стержень определяет изменения уровня масла | Циферблат индикатора на месте | Дополнительно | Малогабаритные трансформаторы или применение в условиях ограниченного пространства |
| Магнитный указатель уровня масла | Магнитный поплавок поднимается и опускается вместе с уровнем масла и приводит в движение магнитную заслонку. | Красный и зеленый магнитные флип-флопы на месте | Дополнительно | Там, где требуется визуальное выделение цветом |
| Дистанционный цифровой указатель уровня масла | Сигнальный передатчик добавлен к типу указателя | Местный указатель + удаленный цифровой дисплей | ✅ 4-20 мА в стандартной комплектации | Необслуживаемые станции, централизованные системы мониторинга |
В практической инженерии.Стрелочный поплавковый дистанционный указатель уровня маслаYZF3-200 является наиболее широко используемым типом в настоящее время, сочетая в себе потребности как локального отображения, так и удаленного мониторинга, и его структура является зрелой, надежной и простой в обслуживании, YZF3-200 принадлежит к этому типу продуктов.
Принцип работы дистанционного измерителя уровня масла стрелочного типа
Понимание принципа работы помогает персоналу по эксплуатации и техническому обслуживанию принимать точные решения при ежедневном осмотре и устранении неисправностей. Рабочий процесс дистанционного указателя уровня масла стрелочного типа можно разделить на два звена: механическую проводимость и вывод электрического сигнала.
связь механической проводимости
Поплавок, установленный в масляном резервуаре, плавает вверх-вниз вместе с уровнем масла, и это смещение передается маятником на вращающийся механизм указателя уровня масла. Вращающийся механизм через магнитную муфту передает движение на вал указателя, расположенный снаружи циферблата, который приводит в движение указатель, показывающий текущий уровень масла на циферблате. Благодаря магнитной муфте датчик уровня масла полностью герметичен изнутри, так что изоляционное масло не может просочиться через механизм привода.
Выход сигнала тревоги
Когда уровень масла поднимается до шкалы сигнализации высокого уровня масла или опускается до шкалы сигнализации низкого уровня масла, магнит притягивает соответствующий геркон, подавая электрический сигнал тревоги для своевременного оповещения обслуживающего персонала о возникшей ситуации.
Удаленный аналоговый выход
Модели, оснащенные функцией дистанционной передачи данных (например, YZF3-200M), имеют встроенный передатчик сигнала, который преобразует угол поворота указателя в стандартный токовый сигнал 4-20 мА в режиме реального времени. Шкала циферблата измерителя уровня масла 0 соответствует 4 мА, шкала 10 соответствует 20 мА, среднее положение пропорционально линейному выходу, внутренняя система мониторинга может быть основана на восстановлении значения уровня масла в реальном времени, для достижения непрерывного дистанционного мониторинга.
V. Дистанционный датчик уровня масла и локальный датчик уровня масла: в чем разница?
На этапе закупки пользователи часто сталкиваются с проблемой выбора между локальными и дистанционными датчиками уровня масла. Разница в функциональных возможностях между ними напрямую влияет на режим эксплуатации и обслуживания.
| размер сравнения | Индикатор уровня масла на месте | Выносной указатель уровня масла (например, YZF3-200M) |
|---|---|---|
| Режим отображения | Стрелки циферблата читаются на месте | Местный указатель + удаленный цифровой дисплей или система мониторинга |
| Мониторинг в режиме реального времени | Требуется регулярное считывание показаний вручную | 24-часовой непрерывный автоматический сбор данных без вмешательства человека |
| Аномальные сигналы тревоги | Звуковые и визуальные сигналы тревоги на месте | Местная сигнализация + удаленная сигнализация связи с системой |
| выход сигнала | Только переключающие контакты сигнализации | Переключающий контакт сигнализации + аналог 4-20 мА |
| Доступ к системам мониторинга | неподдерживаемый | Поддержка, доступ к SCADA, диспетчерской системе |
| Применимые места | Охраняемые и легко проверяемые помещения | Необслуживаемые станции, удаленные пункты централизованного мониторинга |
| Сложность установки | Простой, только механический монтаж | Немного выше, требуется дополнительная прокладка сигнального кабеля |
| стоимость продукции | относительно низкий | Немного выше (добавьте модуль передатчика) |
В целом, для подстанций с централизованным мониторингом или без присмотраВыносной указатель уровня масла - лучший выборСистема требует единовременных инвестиций, но она позволяет сократить расходы на ручную проверку и значительно повысить скорость реагирования на аномалии.
Шесть, YZF3-200 дистанционный измеритель уровня масла основные технические параметры
Ниже приведены основные технические характеристики YZF3-200 Remote Oil Level Gauge для ознакомления:
| Элементы параметров | значение параметра |
|---|---|
| Модель продукта | YZF3-200 / YZF3-200M (с выходом 4-20 мА) |
| Диаметр циферблата | Ø 200 мм |
| Угол поворота указателя | 270° (шкала от 0 до 10 цифр) |
| Исходное положение маятника | Горизонтальный запуск, установленный под боковой стенкой расширителя |
| Угол установки маятника | 45° |
| ошибка предупреждения | Меньше, чем полностью 2.5% |
| Мощность контактов сигнализации | AC 220V / 1A; DC 220V / 0.3A |
| аналоговый выход | 4-20 мА (тип YZF3-200M) |
| Рабочее напряжение (передатчик) | Рекомендуемое напряжение постоянного тока 24 В, не более 35 В |
| Выдерживаемое напряжение промышленной частоты | 2 кВ в течение 1 мин |
| температура окружающей среды | -25°C ～ +40°C |
| Относительная влажность окружающей среды | Не более 90% (20°C) |
| Герметичность | 300 кПа, 20 мин Без утечки |
| класс защиты | IP55 |
| Наружный диаметр монтажного фланца | Ø 156 мм |
| Диаметр монтажного отверстия | Ø 127 мм (болты 6-M10) |
| Размеры отверстия масляного резервуара | Ø 100 мм |
| Индивидуальная поддержка | Размер фланца и длина маятника могут быть изготовлены по запросу. |
Длина маятника L рассчитывается как:L = 1,414 (D - 200)D - диаметр расширителя (мм). Перед покупкой рекомендуется измерить фактический размер расширителя, чтобы убедиться, что длина маятника соответствует месту установки.
VII. На что следует обратить внимание при установке указателя уровня масла?
Правильная установка является основой для долговременной и точной работы указателя уровня масла. Ниже перечислены основные моменты, которые необходимо учесть перед установкой и вводом в эксплуатацию:
Проверка перед установкой
Перед установкой поплавок и маятник должны быть полностью соединены, проверьте гибкость вращения указателя и отсутствие ослабления; вручную установите маятник поплавка в самое низкое и самое высокое положение, убедитесь, что указатель достигает соответствующей красной зоны сигнализации и сигнал тревоги срабатывает нормально; проверьте, целое ли стекло циферблата, нет ли поломки или деформации поплавка.
Операции по установке
При установке сначала вставьте поплавковую часть во внутреннюю полость расширителя, а затем закрепите датчик уровня масла на монтажном фланце с помощью болтов. Монтажный фланец должен быть предоставлен пользователем и должен соответствовать монтажным отверстиям YZF3-200 (Ø 127 мм, 6-M10). После установки проверьте уплотнительную прокладку, чтобы убедиться в отсутствии риска утечки.
Меры предосторожности при подключении
Модель дистанционной передачи (YZF3-200M) должна быть подключена сигнальной линией к внутреннему устройству отображения или системе мониторинга. Сигнальная линия должна быть экранированным кабелем, избегайте параллельной прокладки с сильными электрическими линиями для предотвращения электромагнитных помех. Рекомендуемое рабочее напряжение передатчика - 24 В постоянного тока, не допускается превышение 35 В, иначе модуль передатчика может быть поврежден. При двухпроводном подключении клеммы D4 и D5 подключать не нужно, D7 подключается к 7-му концу цифрового дисплея, а D6 - к 12-му концу цифрового дисплея.
Меры предосторожности при использовании
Измеритель уровня масла является прецизионным прибором, не обязательно разбирать внутренний приводной механизм; при использовании в окружающей среде не должно быть сильной вибрации или сильных ударов; измеряемый уровень жидкости не должен резко колебаться или влиять на точность показаний. При транспортировке шкафа для хранения масла в целом, маятниковая часть поплавка должна быть закреплена заранее, и рекомендуется установить поплавок на месте, прежде чем покинуть завод в целом.
Восемь, общие неисправности и методы устранения неисправностей указателя уровня масла
Ниже перечислены наиболее часто встречающиеся в процессе эксплуатации неисправности датчика уровня масла и соответствующие рекомендации по их устранению.
| явление разлома | Возможные причины | Выявление и рекомендации по лечению |
|---|---|---|
| Указатель не перемещается или застрял | Заело приводной механизм, поплавок застрял из-за посторонних предметов | После отключения питания проверьте, не застряли ли маятник и поплавок в мусоре, а также проверьте, не подвергся ли коррозии комплект шестерен. |
| Индикация указателя не соответствует фактическому уровню масла | Несоответствие длины маятника, попадание масла из-за повреждения поплавка | Убедитесь, что длина маятника и диаметр расширителя соответствуют формуле; проверьте, что поплавок не сломан и попадание масла не приводит к снижению уровня. |
| Частое неправильное срабатывание сигнализатора уровня масла | Смещение положения герконового переключателя, вибрационные помехи | Проверьте положение магнита сигнализации относительно геркона и убедитесь в отсутствии аномальных источников вибрации в среде установки. |
| Ненормальный сигнал 4-20 мА или отсутствие выхода | Ненормальное напряжение питания передатчика, ослабление проводки | Убедитесь, что напряжение питания находится в пределах 24 В, проверьте надежность контактов D6/D7 и измерьте выходную цепь мультиметром. |
| Утечка масла из указателя уровня масла | Ухудшение уплотнительных прокладок, ослабление болтов крепления фланца | Затяните болты крепежного фланца после отключения питания, при необходимости замените уплотнительные прокладки и повторите испытание на герметичность |
| Затуманенное или помутневшее стекло циферблата | Вода и влага внутри | Проверьте состояние уплотнения головки счетчика, замените влагозащитный влагопоглотитель или обратитесь к производителю для проведения технического обслуживания. |
Следует особо напомнить, что датчики уровня масла - это точные приборы.Не рекомендуется разбирать внутренний механизм после неисправности.Следует своевременно обратиться к производителю, чтобы избежать расширения масштабов неисправности из-за неправильной эксплуатации.
Девять, как выбрать подходящую модель в зависимости от размера шкафа для хранения масла?
Выбор модели уровнемера напрямую зависит от диаметра и места установки шкафа для хранения масла, неправильный выбор приведет к недостаточному ходу поплавка или помехам между маятником и стенкой шкафа, что повлияет на нормальное использование. Ниже приведена основная идея выбора модели:
Шаг 1: Уточните тип трансформатора и размер расширителя
Измерьте внутренний диаметр D (мм) расширителя, который является центральным основанием для расчета длины маятника. Также уточните, полностью герметичен или открыт расширитель, и как он установлен - на боковой стенке или сверху.
Шаг 2: Рассчитайте необходимую длину маятника
Для модели YZF3-200 формула расчета длины маятника выглядит следующим образом:
L = 1,414 × (D - 200) мм
Например, если внутренний диаметр расширителя D = 500 мм, то L = 1,414 × 300 ≈ 424 мм. Если результат расчета выходит за пределы диапазона стандартного маятника, вы можете обратиться в Innotranslate за индивидуальным заказом.
Шаг 3: Подтвердите, нужна ли вам функция дистанционной передачи данных
Если вам необходимо подключиться к системе мониторинга или контролировать уровень масла дистанционно, выберите модель с суффиксом M (YZF3-200M), которая содержит аналоговый выход 4-20 мА. Для локальной индикации и сигнализации выбирайте стандартную модель YZF3-200.
Шаг 4: Подтвердите размер монтажного фланца
Стандартный внешний диаметр фланца YZF3-200 составляет Ø 156 мм, монтажное отверстие Ø 127 мм, крепится 6 болтами M10. Если оригинальное отверстие или размер фланца отличается, пожалуйста, сообщите производителю заранее, чтобы изготовить на заказ в соответствии с фактическим размером.
Почему стоит выбрать дистанционный датчик уровня масла Inotera YZF3-200?
При выборе аксессуаров для масляных трансформаторов датчик уровня масла имеет небольшие размеры, но от его надежности напрямую зависит безопасная работа трансформатора. Дистанционный датчик уровня масла YZF3-200 завоевал многолетнее доверие многих потребителей электроэнергии благодаря следующим достоинствам.
Высоконадежная уплотнительная конструкция
YZF3-200 использует механизм привода с магнитной муфтой, полностью герметичный и изолированный между измерительной головкой и шкафом для хранения масла, без утечки под давлением 300 кПа в течение 20 минут, а уровень защиты достигает IP55, что позволяет стабильно работать в плохих рабочих условиях высокой влажности и запыленности на открытом воздухе.
Развитая и стабильная функция телеметрии
В модель YZF3-200M встроен высокоточный передатчик сигнала, линейность аналогового выхода 4-20мА хорошая, погрешность сигнализации меньше полной 2.5%, стабильные и надежные сигналы, могут быть напрямую подключены к различным типам платформ мониторинга, SCADA системам или цифровым дисплеям КИПиА, без необходимости вторичного преобразования.
Гибкая настройка для широкого спектра рабочих условий
Внешний диаметр фланца, монтажные отверстия, длина маятника могут быть изготовлены на заказ в соответствии с фактическим размером расширителя, решая общую проблему нестандартного размера оригинальных отверстий при трансформации старого трансформатора, с более широкой сферой применения.
Прямые поставки от производителя, гарантия обслуживания на месте
Являясь производителем датчиков уровня масла, компания Innotranslate предлагает полный спектр услуг - от консультаций по выбору, поставки продукции до установки и технической поддержки. Для получения подробных технических чертежей, индивидуальных предложений по длине маятника или решений по оптовым закупкам обращайтесь непосредственно к техническим инженерам компании Innotek.
