开关柜在线监测系统 —— 温度局放弧光断路器状态监测与故障预警解决方案
开关柜在线监测系统覆盖温度、局部放电、弧光、断路器动作特性及真空度、避雷器泄漏电流等全维度参数监测，通过传感器与智能算法实现开关柜状态检修与故障预警，广泛应用于变电站、发电厂、新能源电站及工业企业配电系统。

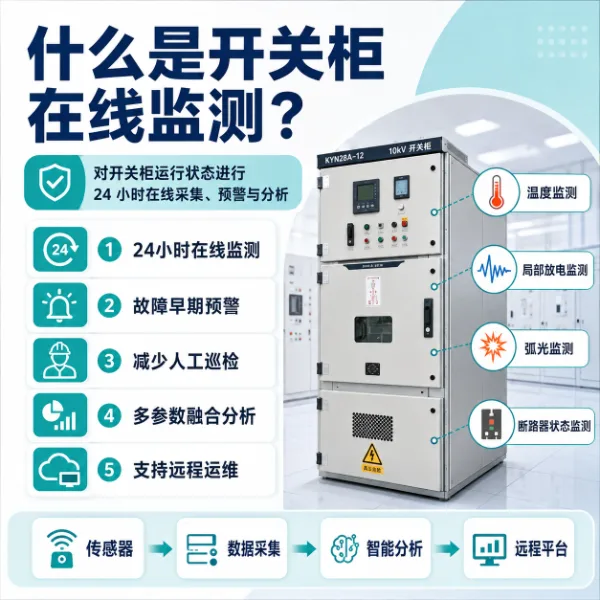

什么是开关柜在线监测？
开关柜在线监测系统是一套通过部署在高压/中压开关柜关键部位的温度、局部放电、弧光、断路器动作特性等传感器，结合数据采集单元与智能算法，对开关柜运行状态进行 24 小时不间断采集、传输与分析的监测系统。
与传统人工定期巡检、离线测试方式不同，该系统能够实时掌握触头发热、绝缘放电、断路器机械磨损等隐患，在故障萌芽阶段即发出预警，是变电站、发电厂、新能源场站及工业企业实现开关柜状态检修、保障配电系统安全稳定运行的核心工具。
- 24 小时不间断在线采集，故障萌芽阶段即可预警，避免非计划停电
- 免停电安装、免频繁人工巡检，大幅降低运维人力与时间成本
- 多参量数据融合分析，精准区分过热、放电、机械磨损等故障类型
- 支持远程集中监控与历史数据趋势追溯，助力状态检修决策
- 可对接配电网自动化平台，数据与现有系统无缝共享
开关柜为什么需要在线监测？
开关柜是配电系统的核心枢纽，触头虚接、绝缘老化、断路器机构卡涩等隐患往往难以通过外观巡检及时发现，一旦引发弧光故障，10 毫秒内即可产生数千度高温与强烈冲击波，烧毁母线、电气节点等核心部件，甚至威胁运维人员安全。
传统过流保护装置响应时间超过 100 毫秒，难以在弧光故障扩大前及时阻断；定期离线检测周期长、覆盖面有限，无法反映设备实时状态。开关柜在线监测系统通过连续、实时、多维度的数据采集与智能诊断，将运维模式从"事后维修"转变为"事前预防"，有效降低非计划停电与安全事故风险。
- 触头 / 母排 / 电缆接头过热易引发绝缘老化甚至火灾风险
- 局部放电长期积累可导致绝缘击穿、设备烧毁
- 弧光故障 10 毫秒内爆发，传统保护装置响应滞后
- 断路器机构卡涩、触头磨损易导致拒动、误动
- 定期人工巡检成本高、覆盖有限，难以及时发现早期隐患
开关柜在线监测主要监测哪些参数？
开关柜在线监测系统覆盖温度、局部放电、弧光、断路器动作特性、避雷器泄漏电流、柜内温湿度等六大类关键参数，可根据现场需求灵活选配组合。
- 温度参数：触头、母排、电缆接头等关键发热点温度
- 局部放电：超声波、特高频、地电压、脉冲电流信号
- 弧光信号：柜内光强突变，10 毫秒级极速响应
- 断路器动作特性：分合闸时间、速度、行程、弹跳、真空度
- 避雷器状态：泄漏电流大小、放电计数
- 环境参数：柜内温湿度、凝露风险状态
开关柜温度在线监测主要监测哪些位置？
温度异常是开关柜故障最常见的早期信号，监测点位需覆盖以下关键发热部位：
- 断路器动触头、静触头（手车触头）
- 母排连接处、搭接螺栓部位
- 电缆接头、进出线桩头
- 隔离开关、接地刀触头
- 环网柜电缆终端头

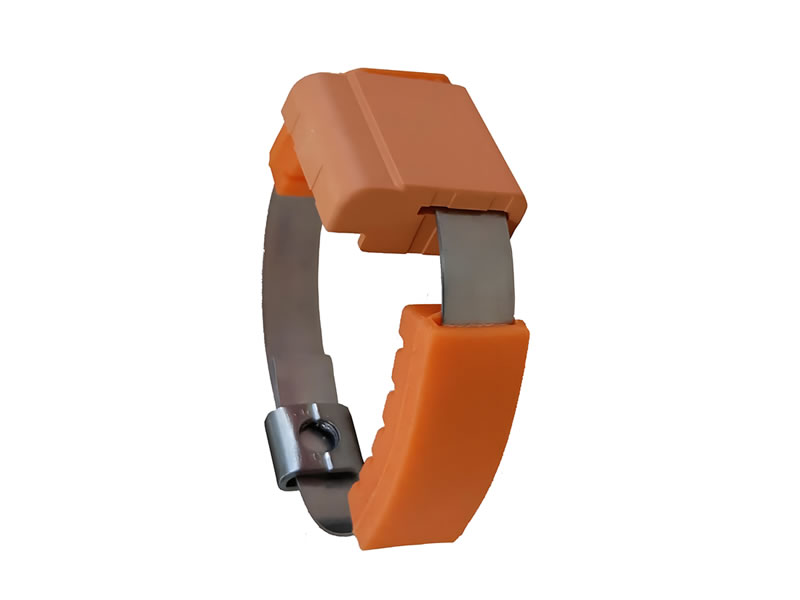

结合产品选择：柜内独立点位测温可选用免电池免维护的 RFID 无线无源测温装置（单机支持 12 个测温点）；大规模开关室 / 配电室集中测温可选用 感应取电温度在线监测系统（非接触感应取电，单主机最多接入 240 只传感器）。
开关柜局部放电如何在线监测？
开关柜局部放电在线监测系统采用超声波、特高频（UHF）、地电压、脉冲电流等多种传感器原理，分布式安装在母线室、断路器室、电缆室等关键区域，无需停电即可实现全天候监测。系统捕捉到的微弱放电信号经集中显示主机汇总后，传输至后台诊断分析系统进行深度分析，精准判断放电位置与严重程度，为设备维护检修提供科学依据。
- 超声波测量频段：20kHz～1000kHz
- 特高频测量频段：300MHz～3000MHz
- 脉冲电流监测灵敏度：≤5pC
- 通信接口：RS485、无线
开关柜温湿度与凝露如何监测？
柜内湿度过高或温差过大易引发凝露，进而导致绝缘表面闪络、局部放电甚至绝缘击穿。开关柜在线监测系统通常在综合监测装置中集成温湿度传感器，实时采集柜内温度与相对湿度数据，并在监测主机 HMI 界面同步显示；当湿度超过设定阈值或存在凝露风险时，系统自动触发声光报警，并可联动柜内除湿装置、加热器自动启停，防止凝露诱发绝缘故障。对于有独立温湿度控制需求的场景，也可选配 温湿度控制器 独立配置柜内除湿与加热策略。
开关柜断路器及电气状态如何监测？

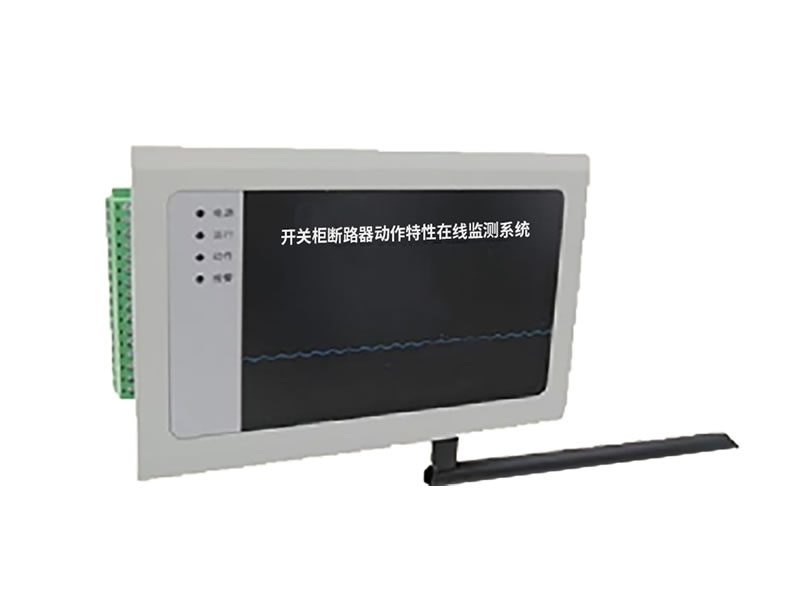

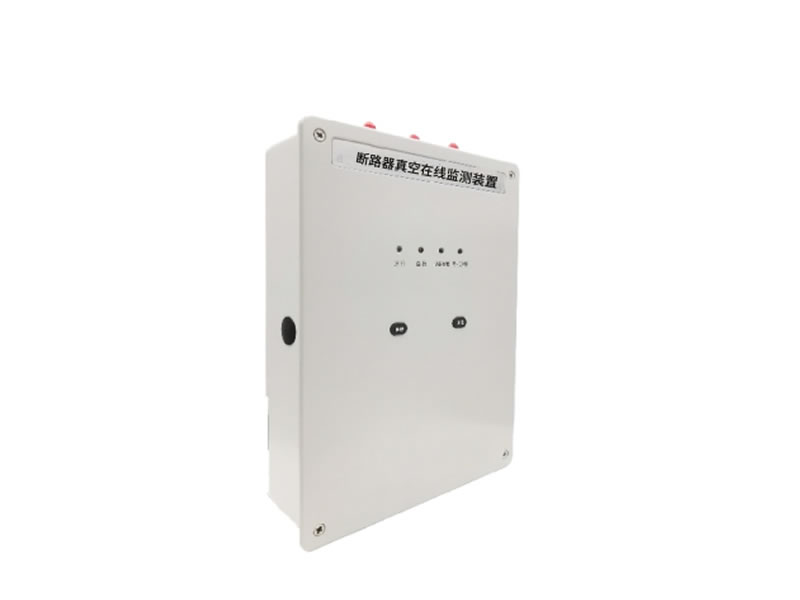

断路器是开关柜执行分合闸操作的核心部件，其真空度、动作特性及避雷器状态直接关系到设备能否可靠动作。开关柜断路器真空度在线监测装置通过高精度传感与信号处理技术持续检测真空断路器灭弧室真空度；开关柜断路器动作特性在线监测系统可免停电实时采集分合闸时间、速度、行程、弹跳等参数，提前预警机构卡涩与触头磨损；开关柜避雷器在线监测装置则实时监测避雷器泄漏电流，评估避雷器健康状况，三者共同构成开关柜电气安全监测体系。
开关柜在线监测系统由哪些设备组成？
完整的开关柜在线监测系统通常由温度监测、局放与弧光监测、断路器与电气安全监测装置及综合监测平台四大类设备组成，可根据现场需求灵活选配、组合部署。
开关柜温度在线监测装置
监测触头、母排、电缆接头等关键部位温度，是开关柜状态监测的基础层，可根据柜型选择无源无线或感应取电方案。

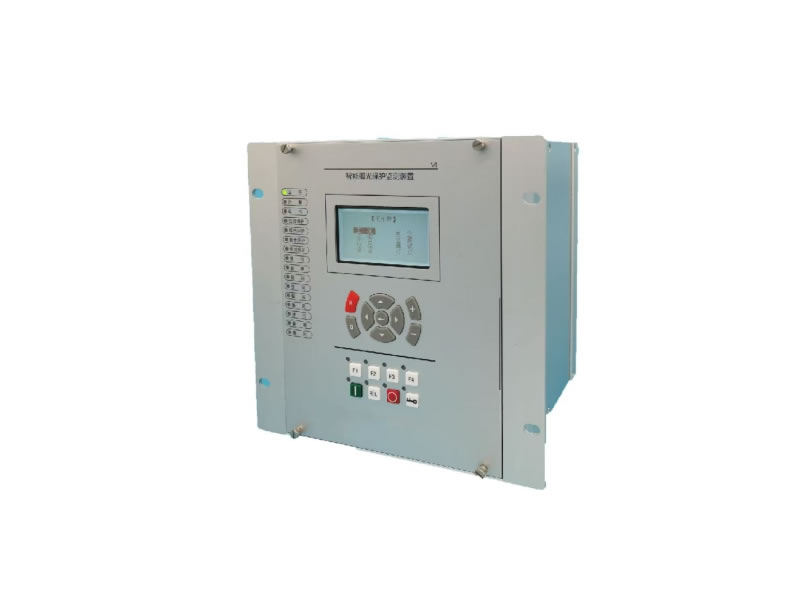

开关柜局放与弧光在线监测装置
通过超声波、特高频、地电压、脉冲电流及光强突变等多传感器技术，捕捉绝缘缺陷与弧光故障信号，实现毫秒级极速响应。
开关柜断路器与电气安全监测装置
监测断路器真空度、动作特性及避雷器泄漏电流等关键电气与机械参数，及时发现真空劣化、机构卡涩、避雷器老化等隐性故障。

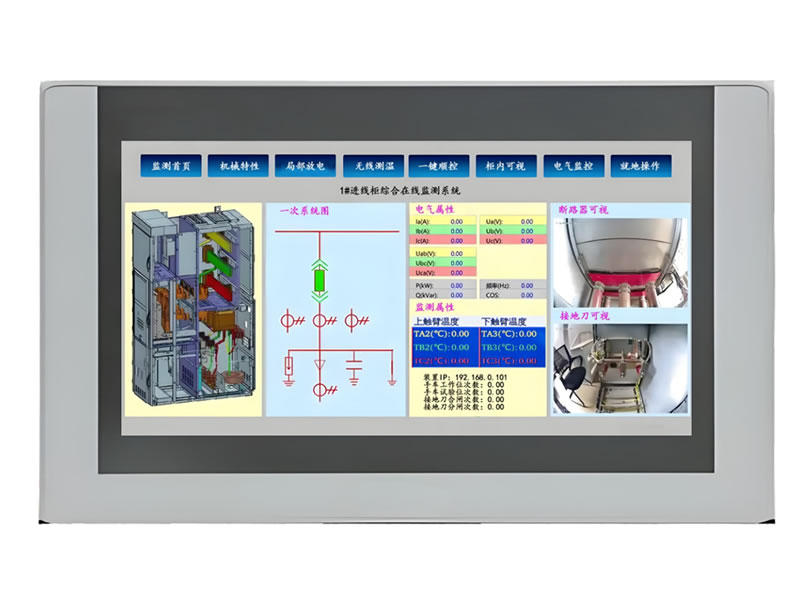

开关柜综合在线监测平台
融合多设备、多参量数据，通过可视化界面与云端平台实现开关柜全生命周期健康评估，适合大型变电站及数字化运维场景。
开关柜在线监测系统适用于哪些场景？
- 变电站高压/中压开关柜、母线柜、进出线柜
- 发电厂厂用电配电室、升压站开关柜
- 新能源场站（光伏、风电）升压站及箱式变电站
- 工业企业自备电站、高压配电室
- 城市配网环网柜、无人值守配电站
如何选择开关柜在线监测系统？
不同电压等级、柜型结构和运维需求对应不同的监测重点，以下为常见场景与推荐监测维度的参考对照：
| 应用场景 | 推荐监测维度 | 关注点 |
|---|---|---|
| 中低压配电柜（0.4kV～35kV） | 温度监测（无线/感应取电） | 触头/母排过热预警 |
| 高压开关柜 / 母线柜 | 局部放电 + 温度监测 | 绝缘老化、放电隐患 |
| 真空断路器柜 | 真空度监测 + 动作特性监测 | 拒动/误动、真空劣化 |
| 配套避雷器柜位 | 避雷器泄漏电流监测 | 避雷器老化失效 |
| 110kV 及以上出线 / 母线柜 | 弧光监测 + 过流保护联动 | 弧光故障极速切除 |
| 新能源场站 / 无人值守站 | 综合在线监测系统 + 远程平台 | 远程运维、故障早期预警 |
