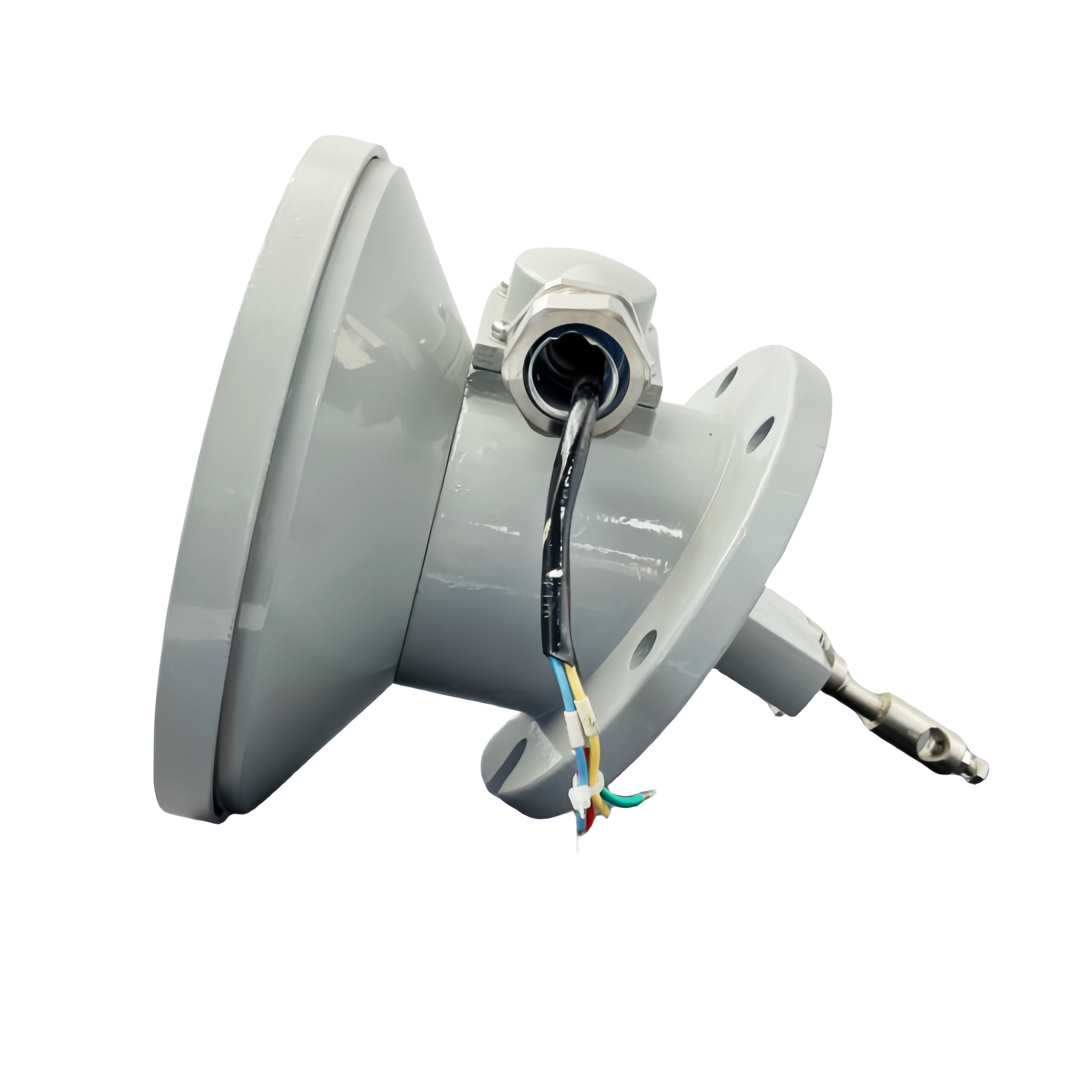

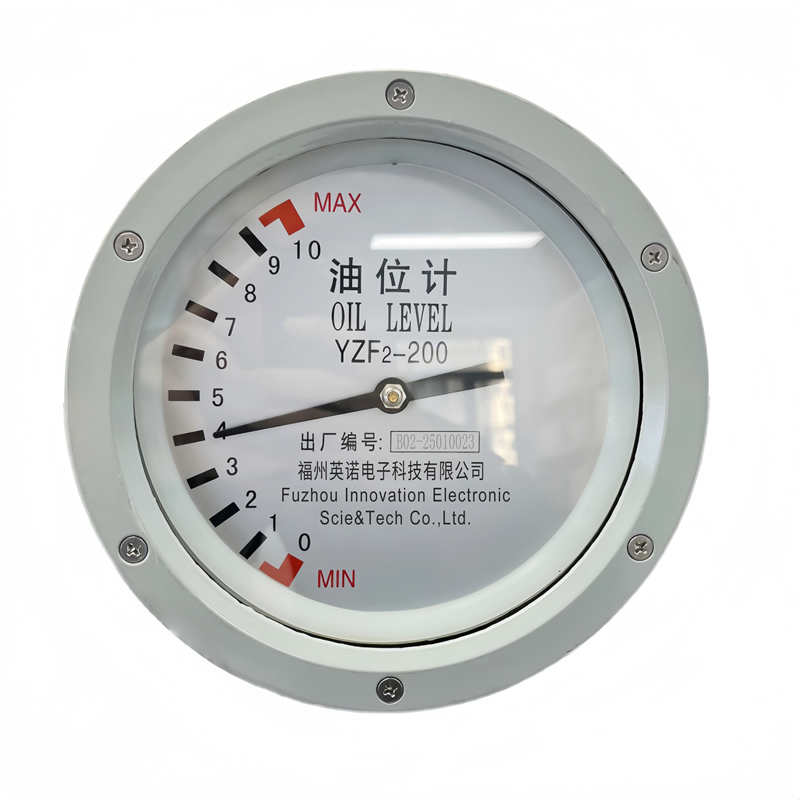

YZF系列 变压器油位计

YZ 系列油位计用于全密封大、中型变压器的储油柜上。当储油柜内油位的变化，使得油位计连杆上的浮球上下摆动，带动油位计的转动机构转动，通过磁偶合器及指针轴的转动，将储油柜的油位在表盘上通过指针指示出来。油位计内装有超限油位报警机构，可实现远距离油位监测。

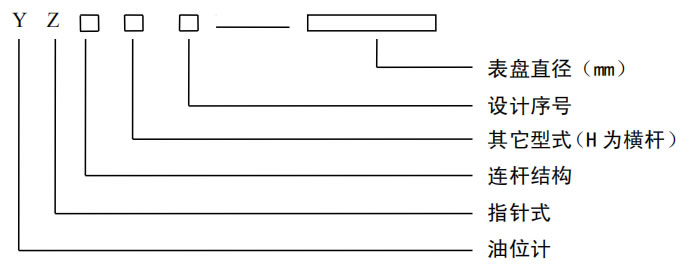

YZ型号 变压器油位计产品 编号说明

例如：YZF2—200 即为指针式、浮球形、设计序号为 2、表盘直径为 200mm 的油位计。

注：F 为浮球式，S 为伸缩杆式

油位计主要技术参数

a. 报警误差：小于全盘的 2.5%

b. 接点容量：AC220V，1A；DC220V，0.3A

c. 环境温度：-25℃—+40℃

d. 工频电压：2KV，1min

e. 环境相对湿度：不大于 90%（20℃）

f. 300Kpa,20min 无渗漏

g. 防护等级：IP55

h. AV 220V 1A,   DC 220V 0.3A

安装与使用

1 检查

先将浮球与摆杆（浮球部分）连接后，做如下检查：

a. 检查指针是否松动，转动是否灵活。

b. 检查最低、最高点指示情况，当浮球摆杆分别在最低和最高位时，指针应分别在红色区域内应报警（如所购产品为高、低油位报警则在区域内亦应报警）。

c. 检查表盘玻璃是否损坏。

d. 检查浮球是否损坏。

e. 检查摆杆于浮球及与传动部分连接是否牢固。

2 安装

安装时，先将浮球部分伸入储油柜中，再用螺栓将油位计紧固在安装法兰上。安装法兰用户自备。

维护及注意事项

因本油位计属精密仪表，如没有特殊原因不允许随意拆装。一但出现故障，应及时与生产厂商联系。

注意事项：

a. 检查本油位计时，不要猛烈撞击其传动部分。

b. 本油位计不适用于周围环境有剧烈震动和颠簸的场所，不易受强烈冲撞。

c. 本油位计所测的液面也不易剧烈波动。

d. 当油位计随储油柜整体运输时，应固定好浮球部分（最好现场安装）。

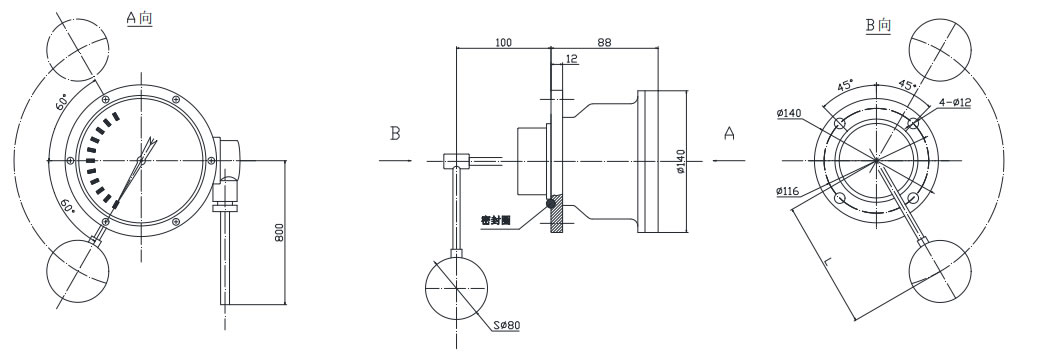

外形尺寸图

YZF2-140TH

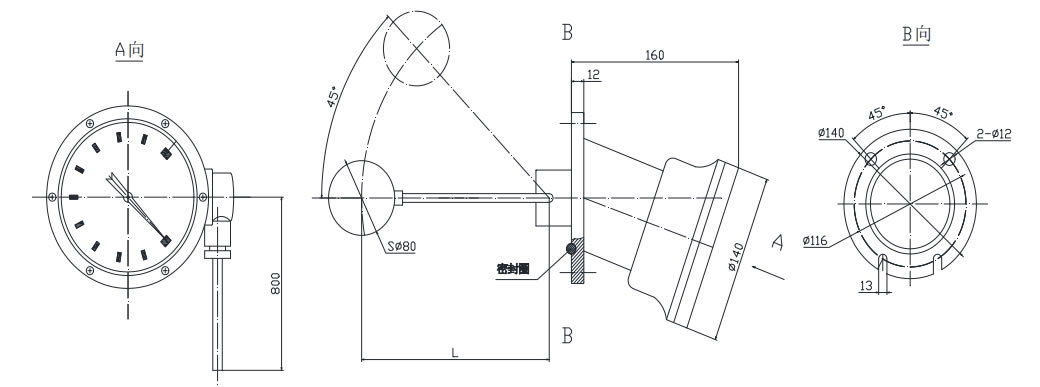

YZF3-140TH

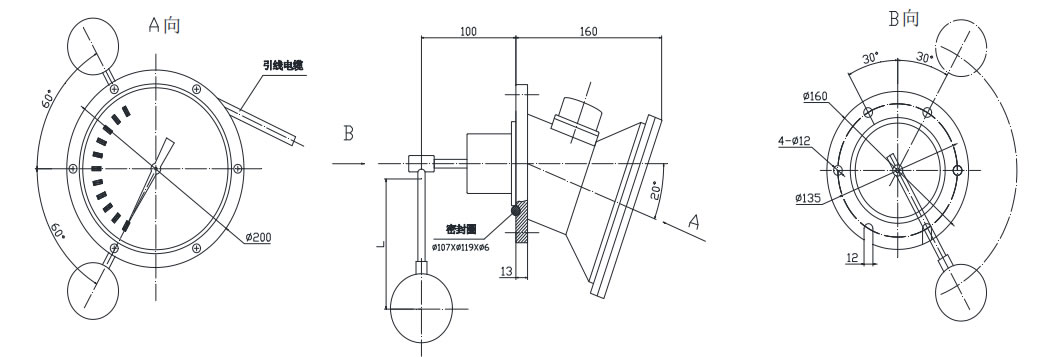

YZF2-200TH

YZF3-200TH  YZF2-250TH

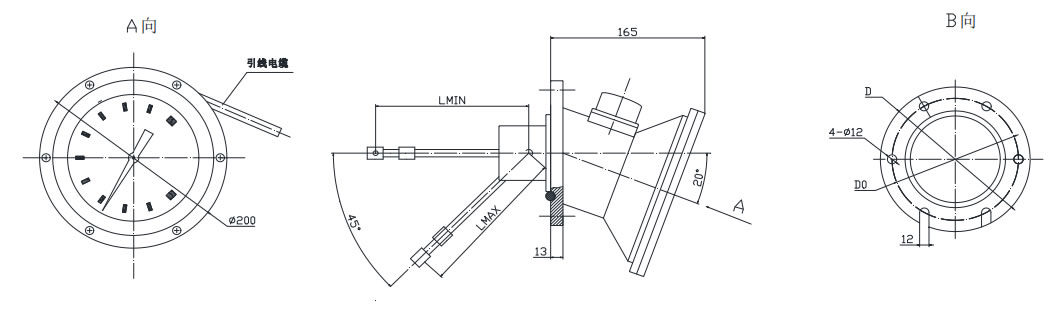

YZS2-250TH

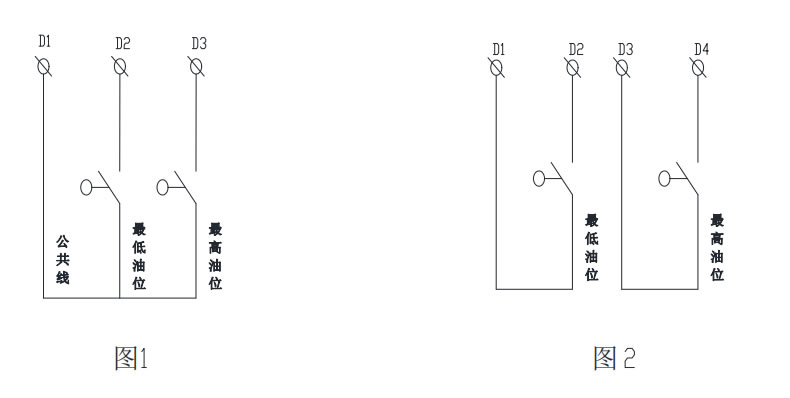

电气接线图

、

安装尺寸与选择

安装尺寸

储油柜直径 D 与连杆长度选择 L

L=D/2-80/2-10(YZF2-140，YZF2-200)

L=1.414(D-200)(YZF3-140,YZF3-200,YZF2-250)

Lmin=D-2X90,Lmax=1.414Lmin(YZS2-250)

安装位置
