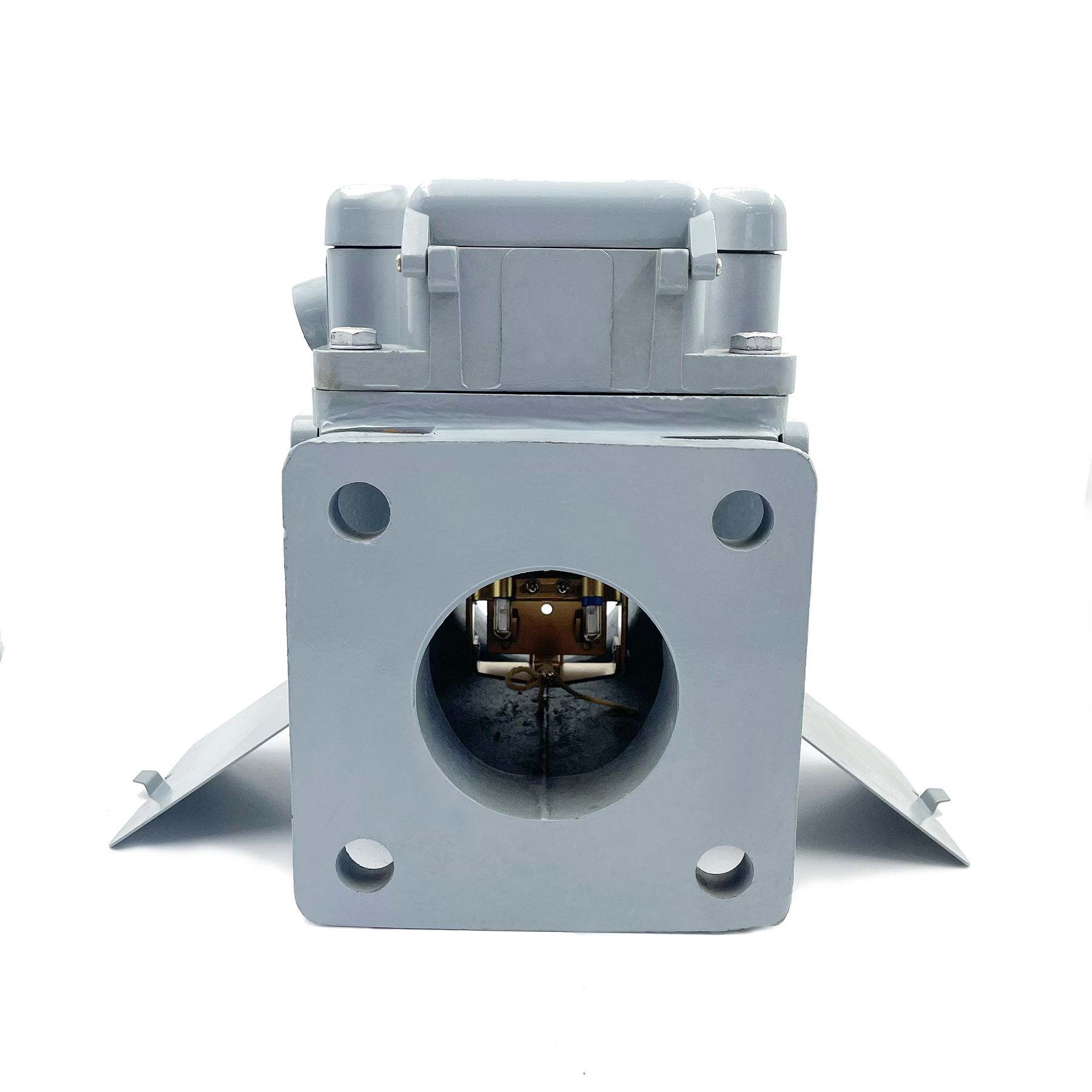

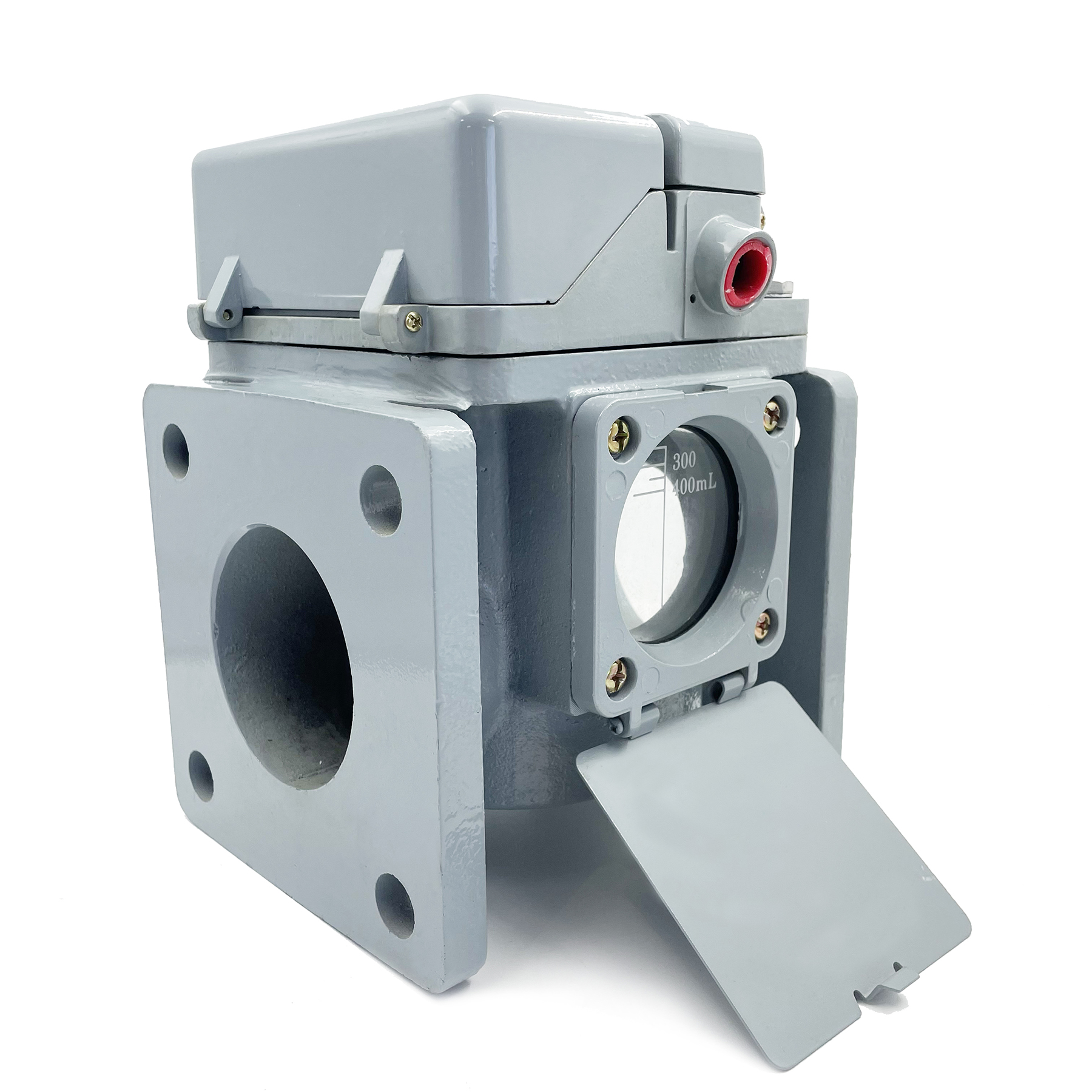

QJ系列气体继电器（以下简称继电器），是油浸式变压器所用的一种护装置，由于变压器内部故障而使油分解产生气体或造成油流涌动时，使继电器的接点动作，接通指定的气体回路，并及时发出信号或自动切断变压器的运行。
常用继电器型号（部分展示 更多联系我们）:
QJ2-40 QJ3-40QJ1-50 QJ1-50A QJ1-50A-THQJ4-50 QJ4-50AQJ4-50A-THQJ1-80 QJ1-80AQJ4-80QJ4-80A QJ4-80A-TH
QJ1-80A-TH
QJ1型与QJ4型瓦斯气体继电器区别:
QJ1型:安装螺栓孔带螺纹
QJ4型:安装螺栓孔不带螺纹
QJ型号外其他字母含义:
后标带A为带取气盒型
后标带TH为带防雨罩型
工作原理
变压器正常工作时，继电器内是充满变压器油的，如变压器在运行中出现
轻微故障，使变压器油分解而产生的气体将聚集在继电器的上部，迫使继电器浮子下降，当浮子降至某一限定位置气体量达到250ml时，磁铁使信号接点接通，发出报警信号。
若变压器漏油而使油面降低，同样发出报警信号。如果变压器内部发生严重故障，将会出现油的涌浪，在管路内产生油流，冲击继电器的档板运动。当档板运动流速值达到到某一限定位置时，磁铁使接点接通，切断与变压器连接的所有电源。
技术参数：
工作温度 -30℃~ +95℃接点容量 AC 220V 0.3A COSΦ≤0.6
DC 220V 0.3A S≤5X10 -3S
工作特性：
| 规格 | QJ-80 | QJ-50 |
| 油速整定范围（m/s） | 0.7-1.5 | 0.6-1.2 |
| 气体聚集数量（ml） | 250~300 | |
如无特殊说明;QJ-50型流速整定值为（0.8±0.05） m/s;QJ-80型流速整定值为（1.0±0.05） m/s
密封性能：
继电器充满变压器油，在常温下加压200KPa，持续20分钟无渗漏。
绝缘性能：
| 检验项目 | 接点的触点间 | 接点对地间 | 信号接点和跳闸接点间 |
| 承受工频电压及时间 | 2000V/1min | 2000V/1min |
2000V/1min |
抗震性能：
当振动频率在4~20Hz,加速度4g时，继电器不动作。
安装与使用
继电器安装在变压器油箱与储油柜之间的连接管路中，安装时使继电器上的箭头指向储油柜一侧安装完毕后，打开连接管路中的油阀，同时打开气塞排出气体，使继电器充满变压器油，当气塞中流出油时关紧气塞。
安装完成后按下探针(实验检验按钮)，是否有轻瓦斯与重瓦斯信号输出。
注意事项
新出厂的继电器安装使用前必须先取出继电器芯子，拆除运输固定的绑扎带。
继电器必须经专用的试验装置检验后方可安装使用。
挡板一侧装有弹簧，改变弹簧长度，可以调整跳闸接点动作的油流速
度。改变重锤位置可调节报警气体量。其余个部件不得随意调动。
更换或增添磁铁及接点附近的零件时，应选用非导磁材料。
磁铁不能剧烈震动，也不能放在强磁场及超过100℃和低于-40℃环境中。
接点不得随意拆、卸、特别是根部引线不允许任意折弯以免损坏。
结构、外型及尺寸
| 型号
type |
连接管路
Connection(mm) |
L | Φ1 | Φ | d | H | A |
| QJ1-50 | 50 | 160 | 50 | 130 | M12 | 220 | 120 |
| QJ4-50 | 50 | 185 | 50 | 125 | Φ14 | 215 | 125 |
| QJ1-80 | 80 | 160 | 80 | 130 | M12 | 220 | 120 |
| QJ4-80 | 80 | 185 | 80 | 160 | Φ18 | 235 | 160 |
工作原理图
1.磁铁 2.重瓦斯探针 3.拨片轨道 4.轻瓦斯拨片 5.重锤 6.探针（实验按钮） 7.放气阀 8.接线柱 9.浮碗 10流速调节弹簧 11.流速标尺 12干簧开关
*变压器出厂前与运行前,必须检验轻、重瓦斯可靠性（按下探针6检验是否有可靠信号输出）。

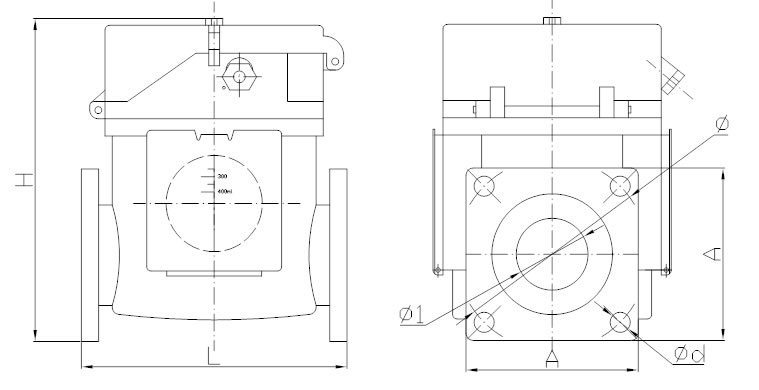

外型尺寸图

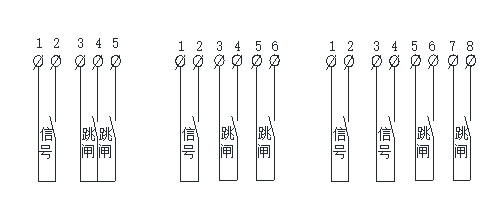

接线原理图
| 序号 | 产 品 型 号 | 管经（mm） | 气体容积（ml） | 流速整定范围（m/s） | 干簧接点特征 |
| 1 | QJ4-25 |
25 |
200~250 |
1.0 |
单信号、单跳闸 |
| 2 | QJ4G-25 |
∕ |
单跳闸 | ||
| 3 | QJ6-25 | 双跳闸 | |||
| 4 | QJ1-50 | 50 |
250~300 |
0.6～1.2 |
单信号 带公共点双跳闸 |
| 5 | QJ1-80 | 80 | 0.7～1.5 | ||
| 6 | QJ2-50 | 50 | 0.6～1.2 | ||
| 7 | QJ2-80 | 80 | 0.7～1.5 | ||
| 8 | QJ3-50 | 50 | 0.6～1.2 | 单 信 号 双独立跳闸 | |
| 9 | QJ3-80 | 80 | 0.7～1.5 | ||
| 10 | QJ4-50 | 50 | 0.6～1.2 | 单信号、带公共点双跳闸 | |
| 11 | QJ4-80 | 80 | 0.7～1.5 | ||
| 12 | QJ5-50 | 50 | 0.6～1.2 |
单 信 号 双独立跳闸 |
|
| 13 | QJ5-80 | 80 | 0.7～1.5 | ||
| 14 | QJ6-50 | 50 | 0.6～1.2 | ||
| 15 | QJ6-80 | 80 | 0.7～1.5 | ||
| 16 | QJ7-50 | 50 | 0.6～1.2 | 单信号
带公共点双跳闸 |
|
| 17 | QJ7-80 | 80 | 0.7～1.5 | ||
| 18 | QJ8-50 | 50 | 0.6～1.2 |
带公共点双信号带公共点双跳闸 |
|
| 19 | QJ8-80 | 80 | 0.7～1.5 | ||
| 20 | QJ9-50 | 50 | 0.6～1.2 | ||
| 21 | QJ9-80 | 80 | 0.7～1.5 | ||
| 22 | QJ10-50 | 50 | 0.6～1.2 | 单信号
带公共点双跳闸 |
|
| 23 | QJ10-80 | 80 | 0.7～1.5 | ||
| 24 | QJ11-50 | 50 | 0.6～1.2 |
单 信 号 双独立跳闸 |
|
| 25 | QJ11-80 | 80 | 0.7～1.5 | ||
| 26 | QJ12-50 | 50 | 0.6～1.2 | ||
| 27 | QJ12-80 | 80 | 0.7～1.5 | ||
| 28 | QJ13-50 | 50 | 0.6～1.2 | ||
| 29 | QJ13-80 | 80 | 0.7～1.5 | ||
| 30 | QJ14-50 | 50 | 0.6～1.2 | 带公共电双信号
带公共电双跳闸 |
|
| 31 | QJ14-80 | 80 | 0.7～1.5 | ||
| 32 | QJ15-50 | 50 | 0.6～1.2 | 单 信 号 双独立跳闸 | |
| 33 | QJ15-80 | 80 | 0.7～1.5 | ||
| 34 | QJ16-50 | 50 | 0.6～1.2 | 带公共点双信号
带公共点双跳闸 |
|
| 35 | QJ16-80 | 80 | 0.7～1.5 | ||
| 36 | QJ17-50 | 50 | 0.6～1.2 |
双独立信号单跳闸 |
|
| 37 | QJ17-80 | 80 | 0.7～1.5 | ||
| 38 | QJ18-50 | 50 | 0.6～1.2 | ||
| 39 | QJ18-80 | 80 | 0.7～1.5 | ||
| 40 | QJ19-50 | 50 | 0.6～1.2 | 双独立信号
双独立跳闸 |
|
| 41 | QJ19-80 | 80 | 0.7～1.5 |
