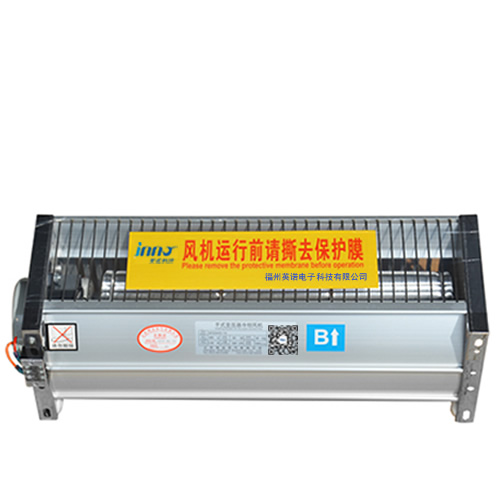

GFD系列侧吹式干式变压器用横流式冷却风机(下称：干变横流冷却风机)主要用于干式变压器冷却增容，及电子设备、配电柜、高低压开关柜等强迫送风冷却。干式变压器配上本风机散热后，可增容40~50%运行，从而大大提高干式变压器的承载能力，并延长了干式变压器的使用寿命，是国内外厂家普遍采用的经济有效的方式。

常见型号 （部分展示）
GFDD1240-110
GFD1240-110
GFD1240-120
GFDD1240-120
GFD1250-110
GFDD1250-110
GFD1250-120
GFDD1250-120
GFD1300-110
GFDD1300-110
GFD1300-120
GFDD1300-120
GFDD1340-110
GFDD1340-120
GFD1400-110
GFDD1400-110
GFD1400-120
GFDD1400-120
GFD1240-108
GFD1430-108
GFD1300-108
GFD1050-108
GFDD1300-120/2双电机
GFDD1400-120/2双电机

本产品严格按JB/T8971-1999《干式变压器用横流式冷却风机》设计生产。电机定、转子铁芯采用优质冷轧硅钢片;低噪音轴承;叶轮采用铝合金表面电泳处理，再通过精细的动平衡调校;左右端板采用不锈钢板冲压成型，进风板、出风板和导风板采用铝合金型材搭扣组合;整个风机结构合理，造型美观，具有风量大、噪声小、温升低、寿命长、运行平稳、安装方便等特点。

 干式变压器冷却风机型号 性能参数

型号规格 电机参数 风量
(m³/h)		 噪音
dB(A)		 变压器容量 配用台数
电压(V) 相数 频率
(Hz)		 电流(A) 功率
(W)		 转速
(r/min)
GFD(s)D370-120 220/380 单/三 50 0.24/0.15 45 1400 700 ＜50 315-500 6
GFD(s)D385-120 220/380 单/三 50 0.24/0.15 45 1400 710 ＜50 315-500 6
GFD(s)D420-120 220/380 单/三 50 0.24/0.15 50 1400 720 ＜50 400-800 6
GFD(s)D440-120 220/380 单/三 50 0.24/0.15 50 1400 750 ＜50 400-1000 6
GFD(s)D470-120 220/380 单/三 50 0.24/0.15 50 1400 810 ＜50 800-1250 6
GFD(s)D490-120 220/380 单/三 50 0.24/0.15 50 1400 850 ＜50 1000-1600 6
GFD(s)D520-120 220/380 单/三 50 0.25/0.15 55 1400 870 ＜50 1250-1600 6
GFD(s)D560-120 220/380 单/三 50 0.25/0.15 55 1400 900 ＜50 1250-2000 6
GFD(s)D590-120 220/380 单/三 50 0.25/0.15 55 1400 950 ＜50 2000-2500 6
GFD(s)D610-120 220/380 单/三 50 0.28/0.16 60 1400 1000 ＜50 2000-2500 4
GFD(s)D700-120 220/380 单/三 50 0.28/0.16 60 1400 1150 ＜52 2000-2500 4
GFD(s)D760-120 220/380 单/三 50 0.28/0.16 60 1400 1300 ＜52 2000-2500 4
GFD(s)D780-120 220/380 单/三 50 0.28/0.16 60 1400 1360 ＜52 2000-2500 4
GFD(s)D810-120 220/380 单/三 50 0.28/0.16 60 1400 1400 ＜52 2000-2500 4
GFD(s)D850-120 220/380 单/三 50 0.28/0.16 60 1400 1430 ＜52 2000-2500 4
GFD(s)D920-120 220/380 单/三 50 0.34/0.19 80 1400 1500 ＜55 2000-2500 2
GFD(s)D1020-120 220/380 单/三 50 0.34/0.19 80 1400 1600 ＜55 2000-2500 2
GFD(s)D1120-120 220/380 单/三 50 0.35/0.20 80 1400 1700 ＜56 2000-2500 2
GFD(s)D1200-120 220/380 单/三 50 0.40/0.20 85 1400 1800 ＜56 2000-2500 2
GFD(s)D1220-120 220/380 单/三 50 0.40/0.20 85 1400 1850 ＜56 2000-2500 2
GFD(s)D1300-120 220/380 单/三 50 0.40/0.20 85 1400 1900 ＜56 2000-3000 2
GFD(s)D1400-120 220/380 单/三 50 0.40/0.20 95 1400 2400 ＜57 2000-3000 2
GFD(s)D370-150 220/380 单/三 50 0.28/0.16 60 1400 850 ＜54 630-800 6
GFD(s)D420-150 220/380 单/三 50 0.28/0.16 80 1400 900 ＜55 800-1600 6
GFD(s)D470-150 220/380 单/三 50 0.28/0.16 80 1400 1200 ＜55 800-1600 6
GFD(s)D490-150 220/380 单/三 50 0.28/0.16 80 1400 1300 ＜55 800-1600 6
GFD(s)D590-150 220/380 单/三 50 0.38/0.24 90 1400 1500 ＜56 1600-2500 6
GFD(s)D650-150 220/380 单/三 50 0.45/0.26 100 1400 1600 ＜56 2000-3000 6
GFD(s)D780-150 220/380 单/三 50 0.50/0.29 110 1400 2000 ＜56 2500-3500 6
GFD(s)D850-150 220/380 单/三 50 0.54/0.31 120 1400 2500 ＜56 2500-3800 6
GFD(s)D650-200 220/380 单/三 50 1.4/0.5 320 1350 2500 ＜60 1600-2500 6
GFD(s)D780-200 220/380 单/三 50 1.4/0.53 325 1350 3200 ＜60 3150-4000 6
GFD(s)D850-200 220/380 单/三 50 1.7/0.75 370 1350 3500 ＜60 4000-5000 6
GFD(s)D900-200 220/380 单/三 50 1.8/0.85 400 1350 3800 ＜60 5000-8000 6
GFD(s)D1180-200 220/380 单/三 50 2.5/0.95 550 1350 4800 ＜60 8000-16000 6
GFD(s)D1300-200 220/380 单/三 50 2.7/0.95 600 1350 5500 ＜60 16000-20000 6

工作原理：

该系列冷却风机用于干式变压器时，风机置于变压器线圈下部两侧，将冷风直接吹进变压器的线圈高、低压冷却风道，散热效果明显，可保障变压器的正常运行并延长其使用寿命。(风机开、停及变压器的超温报警、超温跳闸等功能有温控装置提供)。
