干式变压器温控器BWDK-S201F设置说明

干式变压器温控器是如何设置温度参数的？英诺科技BWDK-S201F型号温控器参数具体的设置

温控器上电后，开机的时候，温控器正常显示是A inno、b inno、C inno三相温度界面的轮显，这是温控器的开机初始化状态，初始化之后，它的界面就会轮显ABC三相绕组的温度。现在温控器上显示的是A相27度，b相27.2度，C相27.1度。我们出厂的默认参数是风机100度启动，80度停止，130度超温报警，150度超温跳闸。

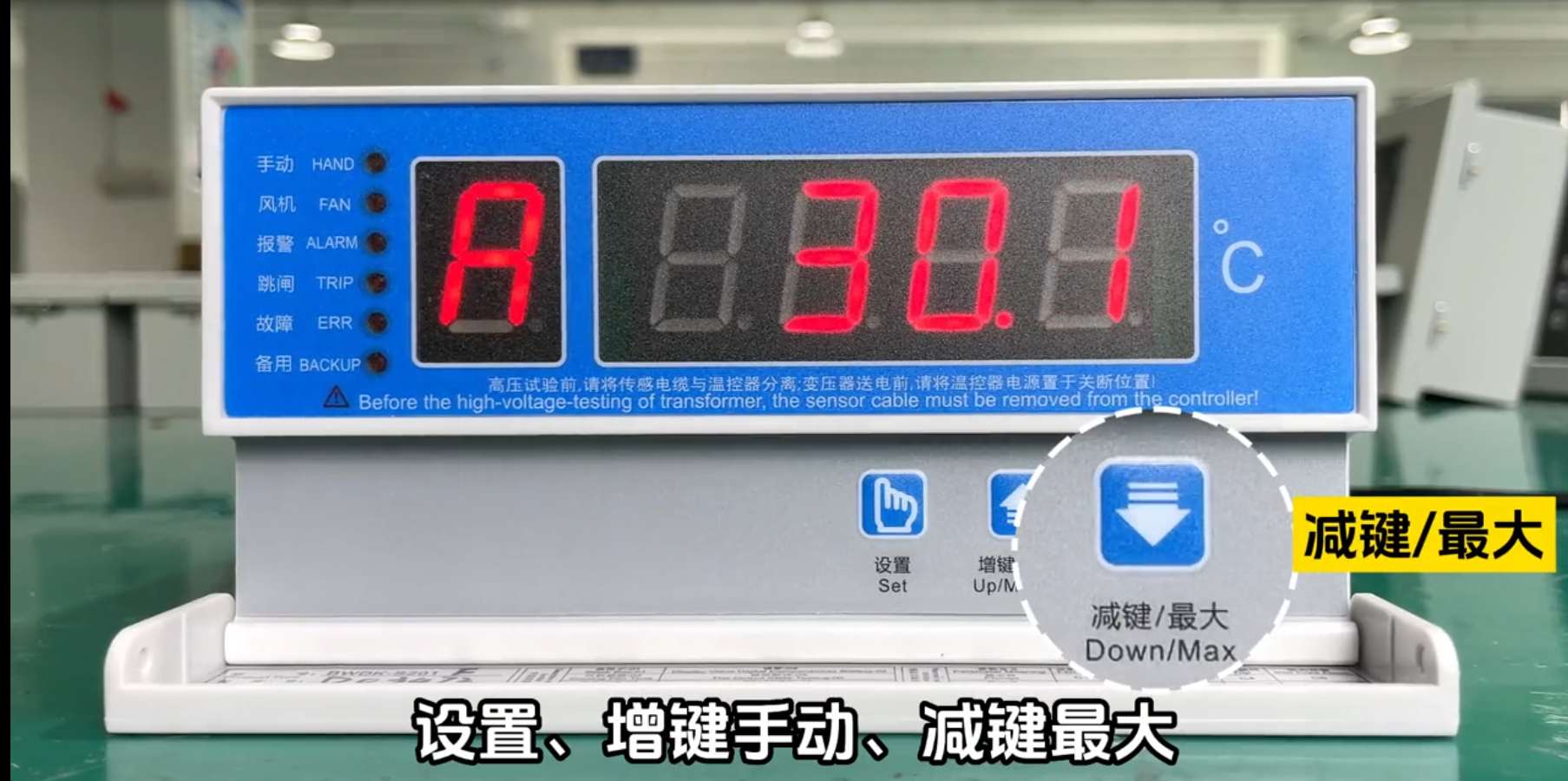

那么如何设置温度的参数呢？大家可以看到温控器下面有一个翻盖，两边按一下就可以把翻盖打开，里面有几个按钮，分别是设置、增键/手动、减键/最大。翻盖里侧左边印有温控器型号、批次号、工作电源、风机容量、触点容量，中间贴了产品合格证，右侧是显示界面的功能说明包含黑匣子、风机激励、参数设置、调零、模拟测试、通讯设置功能，以及参数设置定义，参数设置流程。

现在，我们开始设置。按一下设置键，界面显示P-00，说明温控器进入了设置状态，再按一下增键按到P-03，再按一下设置键，进入参数的设置状态。首先，可以看到温控器显示F-C1，C1表示风机停止的温度，再按一下设置键，显示F.80℃，说明当前风机停止的温度设置为80度。比如要设置风机停止温度90度的话，就按增键按到90，反之按减键。再按一下设置显示F-C2，C2表示风机启动的温度，再按一下设置键显示F.100℃，说明风机启动的温度设置为100度。再按一下设置键显示F-C3，C3表示超温报警温度，再按设置键显示F.130℃，说明130度温控器会进行报警。再按一下设置键显示F-C4，C4表示超温跳闸的温度，再按一下设置显示F.150℃，说明温控器150度会超温跳闸。再按一下设置键，温控器回到正常的三相温度界面，说明我们已经保存并设置了以上的参数。
