变压器套管绝缘在线监测系统怎么选？变压器套管在线监测全面解析
发布时间：2026年2月27日 10:41:23
变压器套管是高压输配电系统中承受电气与机械双重应力的核心绝缘部件。据行业统计，套管故障约占电力设备故障总量的15%，是引发变压器非计划停运的重要原因之一。一旦高压套管发生绝缘击穿，设备损失与停电损失往往难以估量，严重时还会引发火灾。正因如此，越来越多的变电站、电厂和工业用户将套管绝缘在线监测系统纳入设备状态检修体系，以实现对套管健康状态的持续感知。
一、变压器套管绝缘为什么需要在线监测？
套管长期在高电压、大电流、冷热交变的恶劣工况下运行，内部绝缘材料会发生受潮、老化、局部放电等渐进性劣化过程。这类故障往往在离线巡检周期之间悄然发展，待出现明显异常时已危及设备安全甚至造成不可逆损坏。
传统的离线预防性试验受检修周期限制，无法捕捉快速发展的绝缘缺陷。研究表明，部分套管失效过程从无预兆到灾难性击穿仅需数天至数周，而约50%的套管故障最终引发火灾。在线监测系统能够在变压器带电运行状态下持续采集绝缘特征量，通过趋势分析及时发现早期隐患，从而将被动的"事后维修"转变为主动的"状态检修"，大幅降低非计划停运风险和检修成本。
二、变压器套管在线监测有哪些主要方式？
套管绝缘在线监测技术路线多样，不同方法的监测维度和适用场景各有侧重，了解这些方式是正确选型的前提。
- 介质损耗与电容量监测
通过采集套管末屏电流信号与PT二次电压信号，连续计算介质损耗因数和等值电容量的变化。介损升高通常意味着绝缘受潮、老化或污秽侵入；电容量的异常偏移则可能指示内部绝缘层出现局部缺陷。这是目前应用最广泛的套管绝缘监测手段，技术成熟，覆盖率高。
- 局部放电在线监测
针对绝缘内部气泡、杂质等缺陷引发的电荷放电现象进行检测，常用传感器包括高频电流互感器、超声波探头和特高频天线等。局放监测与介损监测互补使用，可大幅提升早期故障的检出率，适用于对绝缘状态要求较高的关键设备。
- 温度在线监测
套管连接点及本体温度是反映接触电阻和容性电流异常的重要指标。荧光光纤测温传感器因具备完全电气隔离、抗电磁干扰等特性，在高压套管测温中具有明显优势，能捕捉到比介损或电容量变化出现更早的早期局部过热信号。
- 油中溶解气体监测
适用于油浸式套管，通过检测套管油中特征气体的含量及变化趋势，判断内部是否存在过热或放电故障。该方法尤其适合对高价值油浸式套管进行深度绝缘状态评估。
- 多参数融合诊断
将介损、电容、局放、温度等多维数据通过算法模型进行融合分析，是当前技术发展的主流方向。多参数融合可以显著提升套管故障的检出准确率，并实现绝缘劣化趋势预测，为检修决策提供更有力的数据支撑。
三、变压器套管绝缘在线监测系统由哪些部分组成？

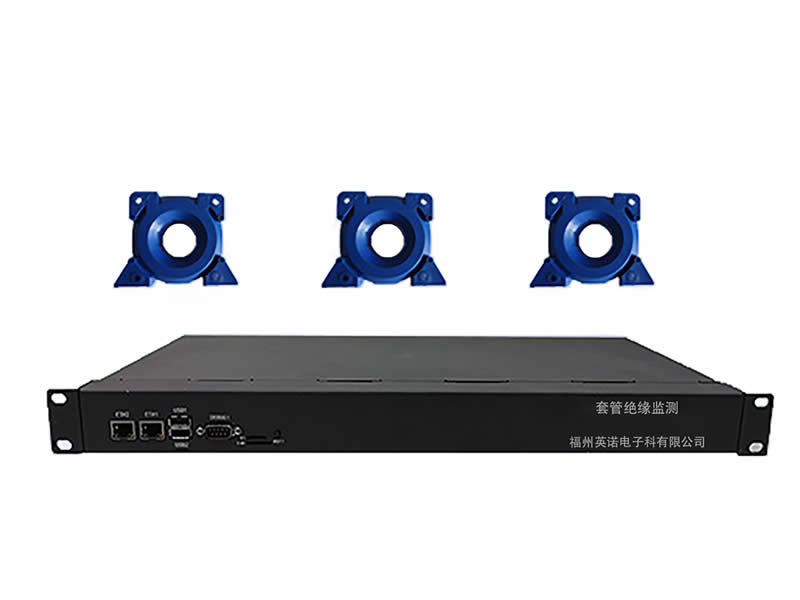

一套完整的套管绝缘在线监测系统通常由以下几个核心单元构成：
- 末屏电流采集单元
根据套管末屏结构定制匹配的连接方式，内置限压保护与雷电冲击保护电路，具备良好的电磁屏蔽能力，有效抑制现场干扰信号的混入，保障采集信号的纯净度。
- 智能在线监测IED（数据测量与控制单元）
安装于变压器现场，集成传感信号采集、特征量实时计算、谐波干扰抑制与本地存储等功能。部分先进系统还附加温度通道，对监测数据进行实时温度修正，使测量结果更准确地反映套管的真实绝缘状态。
- 就地显示单元
现场配置高清液晶显示屏，实时展示套管电容量、介质损耗值、末屏泄漏电流等核心参数，方便运维人员在现场快速掌握设备状态，屏幕设计通常兼顾室外强光下的可读性。
- 网络通讯单元
支持RS485、光纤等多种接口形式，兼容Modbus RTU、IEC 61850等主流通信协议，满足不同变电站自动化系统的接入要求，保障监测数据的可靠传输与上报。
- 后台分析管理软件
汇聚全站乃至全网所有套管的监测数据，实现历史趋势分析、横向比对、越限告警、故障诊断报告生成与集中监控等功能，为检修人员提供科学的状态评估依据，并支持与变电站一体化在线监测平台的集成部署。
四、选购变压器套管绝缘在线监测系统应考虑哪些因素？
在评估和选型时，建议从以下几个维度综合考量，而非单纯比较某项技术参数：
- 监测功能覆盖
优先明确需要监测的核心参量，包括介损与电容、局放、温度或油中气体等。对于重要主变或超高压套管，建议选择支持多参数融合诊断的系统，以实现更全面的绝缘状态评估。
- 系统集成能力
重点考察系统是否支持与现有变电站综合自动化平台、调度系统或云端运维平台的无缝对接，避免形成数据孤岛，影响监测数据的实际利用价值。
- 现场适用性
包括设备的防护等级是否满足安装环境要求、传感器的安装方式是否与所监测套管的末屏结构匹配，以及是否需要停电施工或可实现带电安装等。
- 抗干扰与可靠性
变电站电磁环境复杂，系统须具备成熟的谐波抑制与抗干扰设计，保证在强干扰工况下测量结果的稳定性与可信度，防止误报警影响正常运维。
- 厂家资质与服务能力
套管绝缘在线监测涉及高压安全，应选择具有电力行业相关资质、有成熟工程业绩的专业厂家，重点考察售后服务响应速度、技术支持能力和备品备件的保障能力。
- 合规性与标准符合性
系统应符合国内电力行业相关技术标准及国家电网、南方电网的入网检测要求，确保系统在实际工程中具备合规使用的基础。
五、常见问题解答（FAQ）
问：变压器套管在线监测与定期离线试验可以互相替代吗？
答：两者不能完全替代，而是互补关系。在线监测的优势在于持续性和实时性，能捕捉离线试验周期之间发生的绝缘劣化；而离线试验具有更高的测量精度和更丰富的检测项目，可作为在线监测发现异常后的深入诊断手段。建议将两者结合，共同构成套管绝缘健康管理体系。
问：套管在线监测系统安装会影响变压器正常运行吗？
答：专业设计的套管在线监测系统通过连接套管末屏引出线进行信号采集，不直接介入套管本体结构。部分系统支持带电安装，对变压器正常运行几乎没有影响。但安装过程中仍需严格遵守高压安全作业规程，建议由具备资质的专业人员操作。
问：系统出现误报警怎么处理？
答：误报警通常与电网谐波干扰、传感器接线松动或系统参数设置不当有关。应联系厂家技术人员排查信号质量，检查末屏接线状态，并核实告警阈值设置是否合理。优质系统通常具备完善的干扰抑制算法，可将误报率控制在较低水平。
问：不同电压等级的套管是否可以使用同一套监测系统？
答：通常情况下，同一套监测主机可通过配置不同的传感器和采集模块，适配110kV至500kV甚至更高电压等级的套管监测需求，但需与厂家确认具体的硬件配置方案和信号兼容性。
问：在线监测数据如何与设备管理系统对接？
答：主流套管在线监测系统支持标准通信协议，可与PMS、EAM等设备管理系统以及变电站一体化在线监测平台进行数据集成。具体对接方式和接口需求建议在项目初期与厂家及信息化部门共同确认。
