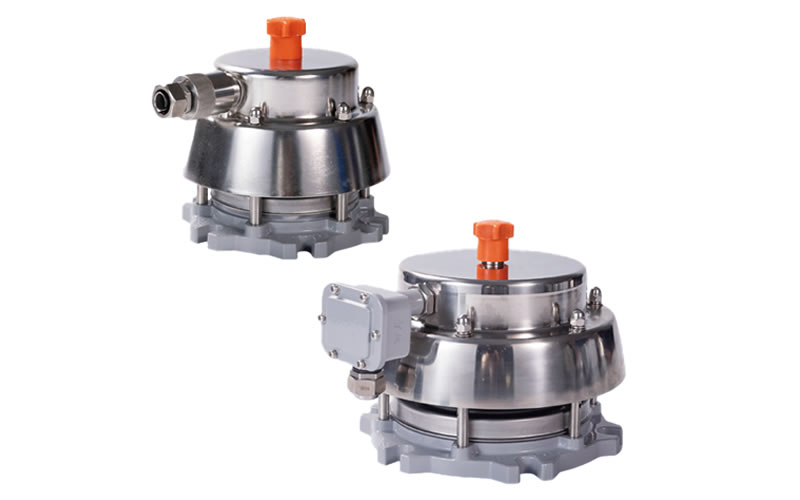

YSF系列Φ80mm、Φ130mm口径压力释放阀,主要适用于大型油浸式电力变压器、电力电容器、电抗器等设备油箱超压时的压力释放。

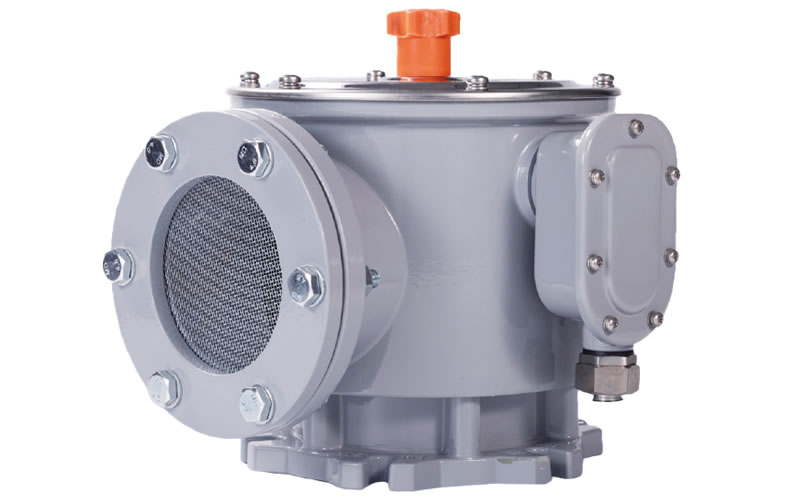

当油浸式电力变压器油箱内部压力因事故急剧升高时,此压力如不及时释放,将造成油箱变形甚至爆裂。压力释放阀可在油箱压力升高到其开启压力值时,迅速开启,使油箱内的压力很快降低。当压力降到压力释放阀的关闭压力值时,压力释放阀又可靠关闭,使油箱内永远保持正压,有效地防止外部空气、水份及其他杂质进入油箱。带定向喷油装置的压力释放阀(以下简称定向喷油压力释放阀)可将所释放的变压器油定向喷出,并经导油管导入集油池,防止油飞溅,满足防火及环保要求。

Φ80mm、Φ130mm口径压力释放阀,除带常规电气报警信号外,还可增设计算机用电气报警信号功能,即可实现双路电气信号输出,且各自独立分别引出,用户可在订购产品时根据需要选取。

常见型号展示 具体联系我们咨询
YSF8-35/25
YSF8-35/50
YSF8-35/50
YSF8-35/50K
YSF8-55/50K
YSF8-55/80K
YSF8-55/130K
YSF6II-35/25JTHB
YSF6II-35/50JTHB
YSF8-55/80 DK
YSF8-55/130 DK
YSF6II-35/25JTHB
YSF6II35/25KJTHB
YSF4II-35/25K
YSF4II-35/50K
YSF4II-55/50K
YSF4II-55/80K
YSF4II-55/130K
YSF-1/4NPT
YSF4-35/25

型号

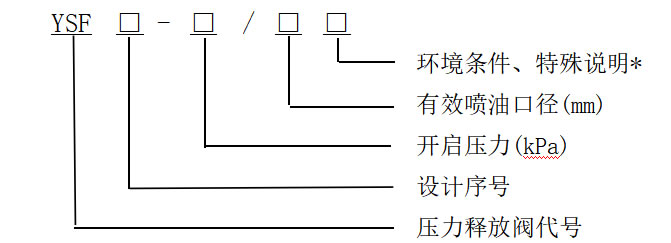

ysf系列型号

说明: D-表示带定向喷油,K-表示带电气信号,SK(或KK)-表示带双路电气信号,J-表示带机械信号,TH-表示用于湿热带地区,B-表示带闭锁装置。注:YSF10,YSF12,YSF14均为定向释放阀。z

例如:YSF9-55/130DSKJTHB 即为在第九次设计基础经过第2次改进的喷油口径为Φ130mm,开启压力为55kPa,带定向喷油,带机械及双路电气报警信号,湿热带地区用,带闭锁装置的压力释放阀。

规格及性能参数

单位:mm  -表1-



有效口径(mm) Φ80 Φ130
开启压力(KPa) 35 55 85 55 70 85 100 138
极限偏差(KPa) ±5 ±10
关闭压力(KPa) 19 29.5 45.5 29.5 37.5 45.5 54 74
密封压力(KPa) 21 33 51 33 42 51 60 82.8



结构及安装尺寸

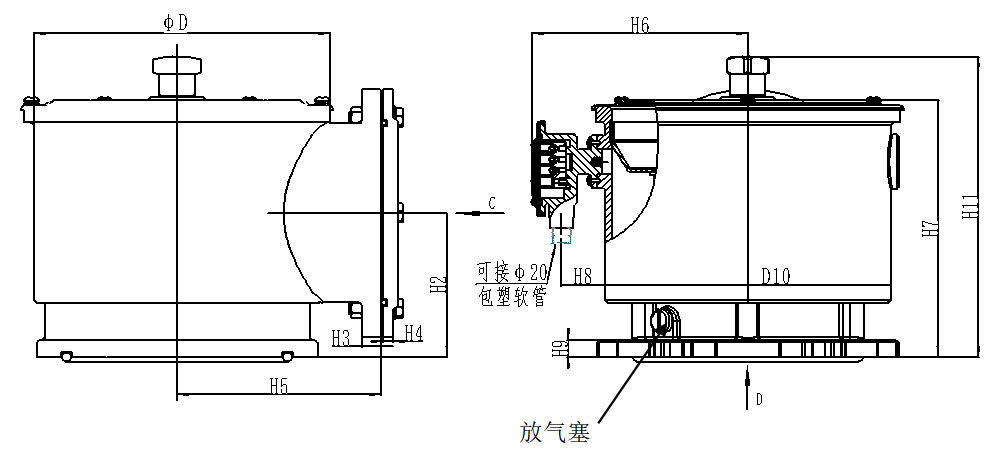

图1

-表2-

型号 D H2 H3 H4 H5 H6 H7 H8 H9 D10 H11
YSF9-80D大阀 216 111.5 14 10 140 151 201.5 33 14 187.5 242
YSF9-130D大阀 268 131 16 10 175 184 227.5 37 16 246 268



压力释放阀

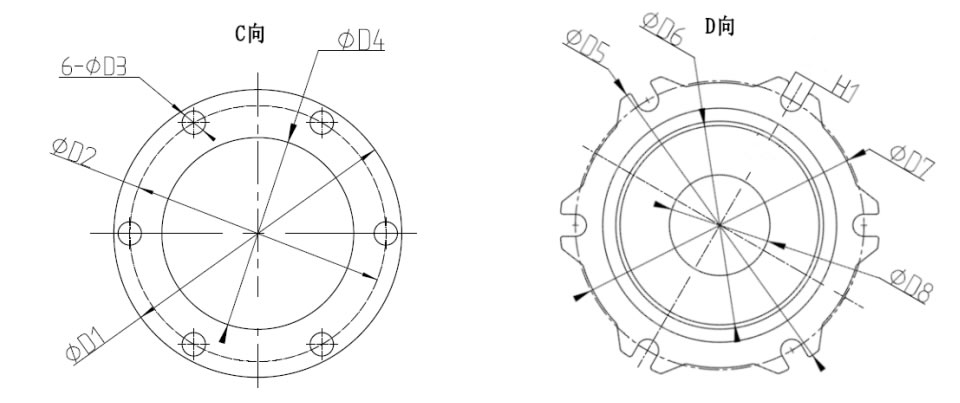

图2

-表3-

型号 D1 D2 D3 D4 D5 D6 D7 D8 H1
YSF9-80D 大阀 Ø165 Ø140 Ø12 Ø100 Ø200 Ø122 Ø170 Ø82 14
YSF9-130D大阀 Ø225 Ø200 Ø12 Ø146 Ø260 Ø180 Ø235 Ø131 18

压力释放阀

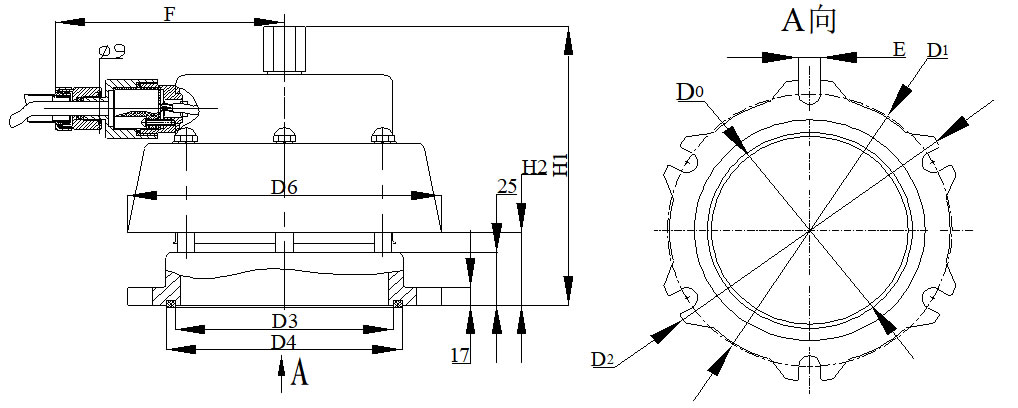

图3

-表4-

规格 D0 D1 D2 D3 D4 D6 E F H1 H2
YSF9-80K 122 170 200 132 151 200 14 140 170 45
YSF9-130K 180 235 260 188 208 260 18 165 190 55

特点:

Ф80mm、Ф130mm口径压力释放阀特点:电器开关内藏式,安全可靠性高,防止意外磕碰损坏及因雨雾误报警,采用不锈钢外壳,三防性能好,接线盒内置接线端子,接线方便安全,接线盒可外接护线套。

Ф80mm、Φ130mm口径定向喷油压力释放阀特点:除上述优点外,还具有导油口径大于有效喷油口径,减小压力释放阀动作后的泄流阻尼现象。

Ф80mm、Φ130mm口径定向喷油压力释放阀特点:在阀座上新增加的放气塞功能,变压器注油补油后,从放气塞排出多余气体,有效的预防了由于压力释放阀内腔存在气体,造成压力释放阀泄漏。

压力释放阀的选用

口径选择:

本型号压力释放阀喷油口径的选取是按变压器容量的大小来划分的 ,选取参照  -表5-

喷油口径(mm) Φ130 Φ80
容量(kVA) >31500 ≤31500

数量选择:

对大型变压器需要安装两个以上Ф130mm口径压力释放阀时,可参考下式计算:

总油量(t)/23=Ф130mm口径的压力释放阀的数量(小数向上取整)

开启压力的选择:

压力释放阀的开启压力选择应充分考虑密封压力,压力释放阀的密封压力应大于变压器允许最大工作压力5~10 kPa,此为压力释放阀开启压力选择的首要条件。

安装与使用

从表1可查得密封压力,根据密封压力可从表6查得压力释放阀在油箱上的安装位置,压力释放阀应安装在油箱盖上,必要时也可倾斜(0~90°)安装。

-表6-

开启压力(kPa) 35 55 70 85 100
密封压力(kPa) 21 33 42 51 60
H  (m) 1.41 2.63 3.57 4.51 5.4

H-油箱最高油面到压力释放阀安装位置最大距离(附加安全裕度压力7kPa)

安装时要配置与压力释放阀联结用的法兰(用户自备),形状见图1、 2、3尺寸见表2、3、4

注:我公司可提供两种规格的底胶圈,即可实现无间隙联结和有间隙联结,若无特殊注明,产品出厂时一律配置有间隙联结用底胶圈。

定向喷油出口外接法兰可焊接导管,将油导入集油池,外接法兰尺寸见图2

压力释放阀的闭锁装置锁紧状态时,此闭锁装置可承受油箱内0.06MPa压力,即对变压器油箱进行油压试验时压力释放阀可承受的不动作压力为:开启压力+0.06MPa。(如:型号为:YSF9-55/130DSKJTHB的压力释放阀,在对变压器油箱进行油压试验时,该压力释放阀可以承受:55+0.06×103KPa=115KPa而不动作。)

压力释放阀在投运前必须将闭锁装置卸下,保证其可靠报警。

运行中的压力释放阀动作后,应将压力释放阀的机械电气信号手动复位。

产品出厂前已整定合格,用户不可随意拆卸。

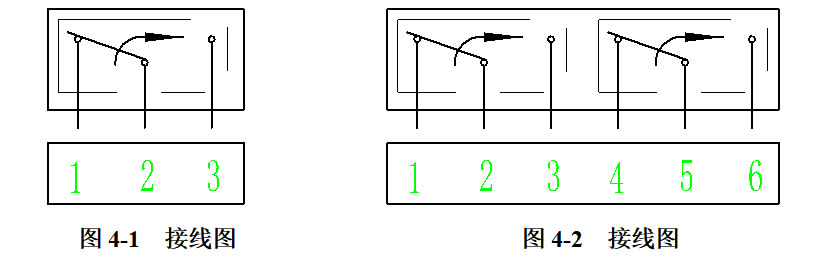

压力释放阀信号开关的连接及基本参数(见图4表5),本产品可配置两套相同的独立报警电气信号开关(两侧出线时每一侧连接方式如图4-1;同一侧出线时连接方式如图4-2),其中一套可用于计算机管理系统,在产品铭牌上还有接线示意图。

-表5-

  电压种类  电 压(V) 电阻负载(A) 感性负载 (A)
AC 250/125 3/5 3(COSФ=0.4)
DC 220 1.5 0.25(T=7ms)
