变压器是电力系统中至关重要的一部分，而变压器配件则是确保其安全、高效、稳定运行的关键组件。这些配件虽然体积不大，但作用却不容小觑，它们在变压器的散热、绝缘、压力调节、油位监测以及故障保护等方面发挥着重要作用。

以下是变压器常见的主要配件及其功能介绍：

铁芯是变压器的磁力线通路，也是支撑绕组的重要结构件。它通常由硅钢片叠压而成，能够有效地引导和集中磁通，从而实现电能的有效传输。

绕组是电流的通路，也是变压器进行电磁感应的关键部分。它由导线缠绕而成，根据不同的电压等级和功率需求，有高压绕组和低压绕组之分。

油箱是变压器的外壳，内部充满了变压器油。油箱的主要作用是为变压器提供绝缘和散热，同时保护内部组件免受外界环境的影响。油箱上通常还集成了许多辅助配件的接口，如油位计、温度计等。

油枕，也称为储油柜，安装在油箱的上方。它有两个主要作用：

调压装置，也称为分接开关，用于改变变压器高低压绕组的匝数比，从而调整输出电压。这使得变压器能够适应不同的电压需求，保证供电的稳定性。调压装置分为有载调压开关和无载调压开关。

呼吸器安装在油枕上，内部填充有吸附剂（如硅胶）。它的作用是在变压器运行时，当油箱内的油位因温度变化而升高或降低时，吸收进入变压器内部空气中的水分，防止变压器油受潮而降低绝缘性能。

防爆管是一种安全保护装置。当变压器内部发生严重故障，如短路或过载，导致内部压力急剧升高时，防爆管会自动开启，释放内部压力，从而防止油箱爆炸，保护设备和人员安全。

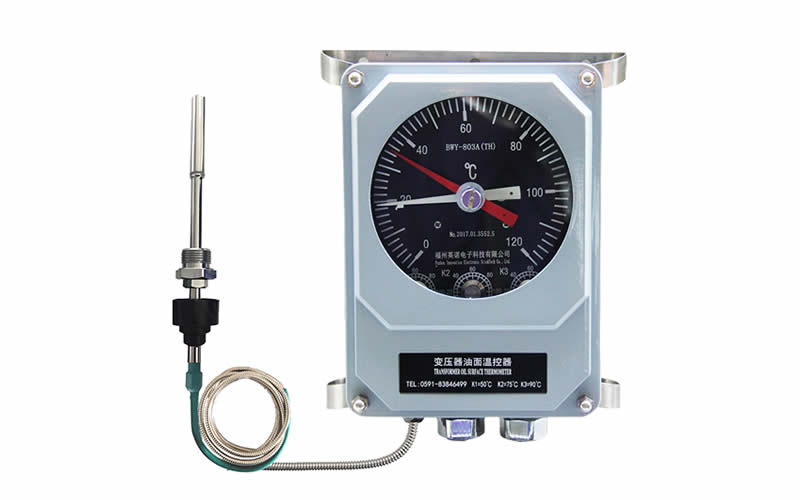

温度计用于监测变压器内部油温。通常安装在变压器油箱的顶部，可以直观地显示油温，帮助运维人员及时发现过热等异常情况。有些温度计还带有报警触点，能在油温过高时发出信号。

套管是变压器引线与外部连接的绝缘装置，安装在变压器箱盖上。它不仅要保证引线与变压器外壳（地）之间的绝缘，还要起到固定引线的作用。根据电压等级和设计要求，套管有多种类型，如瓷套管、充油套管、电容式套管等。

冷却装置负责将变压器在运行过程中产生的热量散发出去，以保持其在安全的工作温度范围内。常见的冷却方式包括自然冷却（散热器）、强迫油循环风扇冷却、强迫油循环水冷却等。相关的配件包括散热器、冷却风扇、油泵等。

净油器，也称为再生装置或过滤器，依靠内部填充的吸附剂（如硅胶、活性氧化铝等）来吸收变压器油中的水分、酸性物质和氧化物，对循环的变压器油进行净化，从而延长变压器油的使用寿命和变压器的整体运行寿命。

放油阀安装在油箱底部，用于方便地排出变压器油，通常在检修或更换变压器油时使用。

活门或蝶阀通常安装在散热器和油箱之间，用于控制变压器油的循环流动。在检修或更换散热器时，可以通过关闭蝶阀来隔离散热器，而无需排空整个变压器的油。

这类配件包括各种绝缘片、绝缘纸、绝缘胶带、耐油橡胶密封垫、O型圈等。它们用于变压器内部各部件之间的绝缘，以及油箱、套管等处的密封，防止漏油和外部潮气进入。

除了上述提到的，还有一些更高级的保护和监测设备，例如气体继电器（Buchholz Relay），它安装在油枕和油箱之间的管道上，能够监测变压器内部气体产生的情况，及时发出告警或跳闸信号。还有压力-真空表等。

这些变压器配件共同构成了变压器完整的功能体系，它们的质量和正确选配对变压器的可靠运行至关重要。
