变压器温度远传装置
发布时间：2025年8月16日 15:20:21

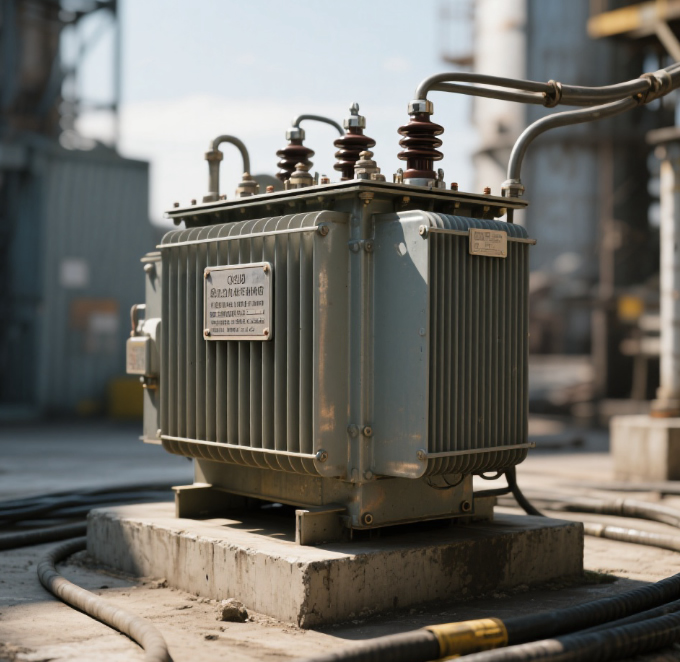

油浸式变压器温度远传装置是用于实时监测变压器油温（或绕组温度），并将温度信号远距离传输至监控系统的核心组件，主要解决传统本地测温无法远程实时监控、难以及时预警过热故障的问题，保障变压器安全稳定运行。
一、核心功能
- 精准测温：通过内置传感器（如铂电阻 Pt100、热电偶）采集变压器关键部位温度，重点监测顶层油温（最能反映变压器整体热状态）和绕组温度（直接关联绝缘寿命），测温精度通常可达 ±0.5℃~±1℃。
- 信号远传：将采集的温度信号转换为标准化信号（如 4-20mA 模拟信号、RS485/Modbus 数字信号），传输距离可达 100-1000 米（依信号类型而定，数字信号传输距离更远、抗干扰性更强）。
- 异常预警 / 报警：支持预设温度阈值（如油温上限 105℃、绕组温度上限 140℃），当温度超限时，装置可输出开关量报警信号（如继电器触点），同时触发监控系统弹窗、声光报警等。
- 数据存储与回溯：部分智能型装置可本地存储历史温度数据（如 1 个月内的温度曲线），支持通过监控系统调取，用于故障分析和运维追溯。
二、主要组成结构
| 组件 | 功能说明 |
|---|---|
| 温度传感器 | 核心检测元件，直接接触油或绕组（绕组温度常通过 “油温 + 负载电流” 间接计算），常用 Pt100 铂电阻（精度高、稳定性好）。 |
| 信号处理单元 | 将传感器采集的微弱信号（如电阻变化）放大、滤波，并转换为标准化远传信号（模拟 / 数字）。 |
| 传输模块 | 负责信号远距离传输，模拟信号模块抗干扰性较弱（需屏蔽线），数字信号模块（如 RS485）抗干扰强、支持多设备组网。 |
| 显示 / 控制单元 | 部分装置带本地 LCD 显示，可实时查看温度；同时内置阈值设定、报警复位等控制功能。 |
| 电源模块 | 提供稳定供电，通常支持 AC220V 或 DC24V，部分兼容宽电压输入（AC85-265V）以适应现场电网波动。 |
三、常见信号类型对比
不同信号类型适配不同的现场环境和监控系统，选择时需结合传输距离、抗干扰需求：
| 信号类型 | 传输距离 | 抗干扰性 | 特点 |
|---|---|---|---|
| 4-20mA 模拟信号 | 100-500 米 | 较弱（需屏蔽线） | 技术成熟、兼容性强，适合单台装置点对点传输，无法直接传输多个温度参数。 |
| RS485/Modbus 数字信号 | 1000 米以上 | 强（差分传输） | 支持多台装置组网（最多 32/256 台），可同时传输温度、报警状态等多组数据。 |
四、关键选型参数
- 测温范围：需覆盖变压器正常及故障温度，通常选 - 20℃~150℃（油温）、0℃~180℃（绕组温度）。
- 信号输出：根据监控系统接口选择（如 DCS 系统常用 4-20mA，智能化系统常用 RS485）。
- 防护等级：户外或潮湿环境需选 IP65 及以上，户内干燥环境可选 IP54。
- 精度等级：工业级通常选 0.5 级（误差≤0.5%），重要场合可选 0.1 级。
- 电源适配：匹配现场供电（AC220V、DC24V 或宽电压），避免电压波动导致故障。
五、典型应用场景
- 变电站 110kV/220kV 油浸式电力变压器的远程温度监控。
- 工业厂房（如钢铁、化工）中大型油浸式配电变压器的实时测温与故障预警。
- 新能源电站（风电、光伏）配套油浸式变压器的集中监控系统。
