干式变压器GFDD/GFD冷却风机选型指南：顶吹式与侧吹式有什么区别？
发布时间：2026年3月28日 09:06:23
- 干式变压器冷却风机是通过强迫风冷提升变压器散热能力、实现增容运行的关键辅助设备。
- 顶吹式（GFDD）与侧吹式（GFD）是两种主流安装方式，送风方向不同，适用场景各有侧重。
- 型号中的数字含义明确：第一个数字为风机总长度（mm），第二个数字为叶轮直径（mm）。
- 配用台数和变压器容量是选型的两个核心依据，不可仅凭经验估算。
- 英诺通达 GFDD/GFD 系列冷却风机型号齐全，覆盖 315kVA 至 20000kVA 全容量段，支持单相和三相供电。
一、干式变压器为什么需要冷却风机？
干式变压器依靠空气自然对流进行散热，在额定负载下运行时，铁芯和绕组产生的热量通过与空气的热交换逐渐散出。然而在以下几种情况下，自然冷却往往不足以维持绕组温度在安全范围内：变压器长期处于满负荷或过负荷运行；安装场所通风不畅，环境温度偏高；用电高峰期负载突增，绕组温升速度超过自然散热速率。
冷却风机通过强迫风冷的方式，将冷风直接送入变压器高低压绕组的散热风道，大幅提升空气流速和换热效率。配备冷却风机后，干式变压器在原有额定容量基础上可增容 40%～50% 运行，显著提高了设备的承载能力，同时降低了绕组的实际运行温度，延长了绝缘材料的使用寿命。
因此，冷却风机不仅是散热工具，更是干式变压器实现经济增容的重要手段，在电力系统中得到广泛应用。
二、顶吹式与侧吹式冷却风机有什么区别？
顶吹式（型号前缀 GFDD）和侧吹式（型号前缀 GFD）是干式变压器冷却风机最主要的两种类型，两者在送风方向、安装位置和适用场景上存在明显差异。
| 对比维度 | 顶吹式（GFDD） | 侧吹式（GFD） |
|---|---|---|
| 送风方向 | 从变压器底部向上吹风，气流沿绕组风道垂直向上流动 | 从变压器侧面水平送风，气流横向穿过绕组风道 |
| 安装位置 | 安装于变压器底部或底座两侧下方 | 安装于变压器线圈两侧 |
| 散热路径 | 冷风自下而上穿越绕组，与热气流方向一致，散热均匀 | 冷风横向吹入绕组，适合宽度方向散热需求较大的结构 |
| 安装空间要求 | 需要变压器底部留有足够高度安装风机 | 需要变压器两侧留有足够宽度安装风机 |
| 适用场合 | 大多数标准干式变压器，安装空间较为充裕时 | 底部空间受限或变压器结构特殊，侧向安装更便捷时 |
| 典型型号 | GFDD370-120、GFDD470-150、GFDD590-150 等 | GFD440-120、GFD490-120、GFD500-175 等 |
| 型号命名规则 | GFDD + 总长度 - 叶轮直径 | GFD + 总长度 - 叶轮直径 |
在实际工程中，顶吹式（GFDD）是目前干式变压器配套使用最广泛的类型，送风方向与绕组热气流自然上升方向相同，散热效果好，安装配合成熟。侧吹式（GFD）则在特定结构或空间受限场合更具优势，两者并不存在绝对的优劣之分，关键在于匹配实际安装条件。
三、如何读懂冷却风机的型号编号？

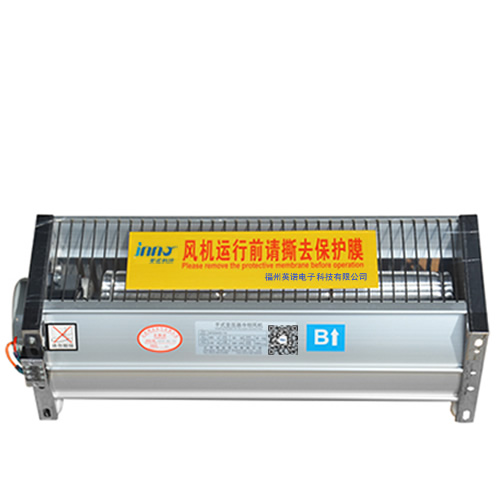

正确解读型号编号，是快速判断风机规格是否适配变压器的基础。以 GFDD470-150 为例，拆解如下：
| 字段 | 含义 | 示例值 |
|---|---|---|
| G | 干式变压器专用风机 | G |
| F | 风机（Fan） | F |
| DD / D | DD = 顶吹式；D = 侧吹式（部分型号用 GFD 表示侧吹） | DD（顶吹） |
| 470 | 风机总长度，单位 mm | 470mm |
| 150 | 叶轮直径，单位 mm | Ø150mm |
叶轮直径越大，单台风机的风量越大，适配的变压器容量也越高。总长度决定了风机覆盖绕组的有效散热长度，需与变压器绕组高度相匹配。部分型号后缀带有"s"字母（如 GFDs490-120），表示三相电机版本；不带"s"默认为单相 220V 版本，两者电气接线方式不同，选型时需同时确认供电方式。
四、冷却风机主要性能参数详解
以下为英诺通达 GFDD/GFD 系列冷却风机的部分代表型号性能参数，覆盖常用容量段，供选型参考：
| 型号规格 | 电压(V) | 功率(W) | 转速(r/min) | 风量(m³/h) | 噪音 dB(A) | 适配变压器容量(kVA) | 配用台数 |
|---|---|---|---|---|---|---|---|
| GFD(s)D370-120 | 220/380 | 45 | 1400 | 700 | <50 | 315～500 | 6 |
| GFD(s)D420-120 | 220/380 | 50 | 1400 | 720 | <50 | 400～800 | 6 |
| GFD(s)D470-120 | 220/380 | 50 | 1400 | 810 | <50 | 800～1250 | 6 |
| GFD(s)D490-120 | 220/380 | 50 | 1400 | 850 | <50 | 1000～1600 | 6 |
| GFD(s)D590-120 | 220/380 | 55 | 1400 | 950 | <50 | 2000～2500 | 6 |
| GFD(s)D470-150 | 220/380 | 80 | 1400 | 1200 | <55 | 800～1600 | 6 |
| GFD(s)D590-150 | 220/380 | 90 | 1400 | 1500 | <56 | 1600～2500 | 6 |
| GFD(s)D780-150 | 220/380 | 110 | 1400 | 2000 | <56 | 2500～3500 | 6 |
| GFD(s)D650-200 | 220/380 | 320 | 1350 | 2500 | <60 | 1600～2500 | 6 |
| GFD(s)D900-200 | 220/380 | 400 | 1350 | 3800 | <60 | 5000～8000 | 6 |
| GFD(s)D1200-120 | 220/380 | 85 | 1400 | 1800 | <56 | 2000～2500 | 2 |
| GFD(s)D1300-200 | 220/380 | 600 | 1350 | 5500 | <60 | 16000～20000 | 6 |
从上表可以看出，叶轮直径 120mm 的系列适合中小容量变压器（315kVA～2500kVA），150mm 系列覆盖中大容量（630kVA～3800kVA），200mm 大叶轮系列专为大容量变压器（1600kVA～20000kVA）设计。噪音控制方面，大多数型号均控制在 50～56dB(A) 以内，满足室内配电场所的环境要求。
五、如何根据变压器容量选择合适的风机型号？
选型的核心步骤可以归纳为以下四步，逐步缩小候选范围，最终确定型号和台数。
第一步：确认变压器额定容量
从变压器铭牌上读取额定容量（kVA），这是选型的起点。注意区分自然冷却额定容量（AN）和强迫风冷额定容量（AF），两者通常有 40%～50% 的差距，配风机后按 AF 容量运行。
第二步：对应参数表确定风机型号范围
根据变压器容量，在性能参数表的"适配变压器容量"列中找到对应区间，确定候选型号。例如变压器容量为 1000kVA，对应 GFD(s)D470-120（800～1250kVA）或 GFD(s)D490-120（1000～1600kVA），两者均在覆盖范围内，可进一步对比风量和安装尺寸后决定。
第三步：确认配用台数
参数表中的"配用台数"是指该型号风机配套该容量变压器时的推荐安装数量，通常为 6 台（三相各两台，分布在两侧）或 2 台（大长度风机覆盖范围更大）。实际台数需结合变压器绕组结构和安装空间确认。
第四步：核查安装尺寸与供电方式
确认风机总长度与变压器绕组高度的匹配关系，确保风机有效送风区域覆盖绕组全高。同时确认现场供电为单相 220V 还是三相 380V，选择对应版本（带"s"为三相，不带为单相）。若现场同时具备两种供电，优先选择三相版本，运行更平稳。
六、冷却风机安装时有哪些注意事项？
正确安装是确保风机散热效果和长期可靠运行的关键，以下几点需要重点关注。
安装位置与送风方向
顶吹式风机应安装于变压器绕组下方两侧，出风口朝上，对准绕组散热风道。安装时确保风机出风口与绕组进风口之间无明显遮挡，避免因气流短路导致散热效率下降。侧吹式风机安装在绕组侧面，出风口水平对准绕组风道开口。
风机与温控器的联动接线
冷却风机的启停由温控器（如 BWDK-S201 系列）自动控制，风机动力线接入温控器的风机输出端子或通过交流接触器控制主回路。接线时需注意温控器风机输出容量（9A/250VAC），超出此范围须加接交流接触器。建议同时接入手动启停开关，便于调试和应急操作。
电机旋转方向确认
三相电机版本（带"s"型号）安装后需通电验证电机旋转方向是否正确，送风方向应为向变压器绕组吹风而非反向抽风。若方向相反，调换三相中任意两相接线即可纠正。
运行噪音与振动检查
风机正式投运后应进行噪音和振动巡检。若运行噪音明显高于规格值或出现异常振动，通常是叶轮动平衡问题或轴承异常，应及时停机检查，避免长期带病运行损坏电机轴承。
定期维护
建议每半年清洁一次风机叶轮和进出风格栅的积灰，积灰过多会显著降低风量和散热效果。长期低负荷运行、风机很少自动启动的场合，可配合温控器的"风机定时激励"功能，定期短时运转，防止轴承锈蚀卡死。
七、冷却风机常见故障与排查方法
| 故障现象 | 可能原因 | 排查与处理建议 |
|---|---|---|
| 风机不启动 | 温控器未发出启动信号、控制回路断路、接触器故障 | 用温控器模拟测试功能强制触发，排查控制回路接线和接触器动作状态 |
| 风机启动后立即跳闸 | 电机绕组短路、过载保护整定值偏低 | 检测电机绝缘电阻，核查热继电器整定值是否与电机额定电流匹配 |
| 风量明显偏小 | 叶轮积灰严重、旋转方向反向、叶轮损坏 | 清洁叶轮，检查旋转方向，检查叶轮是否变形或缺损 |
| 运行噪音异常增大 | 轴承磨损、叶轮动平衡失调、安装螺栓松动 | 检查安装螺栓紧固情况，必要时更换轴承或叶轮 |
| 电机过热 | 环境温度过高、电机连续运行时间过长、散热孔堵塞 | 检查环境通风条件，清洁电机散热孔，检查运行电流是否超过额定值 |
| 三相电机单相运行 | 一相电源断路，导致电机嗡鸣或无法启动 | 用万用表逐相检测供电电压，排查熔断器和接线端子断路点 |
八、为什么选择英诺通达干式变压器冷却风机？
英诺通达 GFDD/GFD 系列干式变压器冷却风机严格按照 JB/T 8971-1999《干式变压器用横流式冷却风机》行业标准设计生产，在材料工艺和性能稳定性上具备以下几个突出特点。
材料工艺扎实，结构耐用
电机定转子铁芯采用优质冷轧硅钢片，低噪音轴承配置；叶轮采用铝合金材质并经表面电泳防腐处理，再通过精细动平衡调校，确保运行平稳、噪音低；左右端板采用不锈钢板冲压成型，进出风板和导风板为铝合金型材搭扣组合，整体结构紧凑、耐腐蚀性强，适合长期在潮湿或含尘环境中运行。
型号覆盖范围广，适配性强
英诺通达提供从 GFDD370-120 到 GFDD/GFD1300-200 的完整型号系列，适配变压器容量覆盖 315kVA 至 20000kVA，单相 220V 和三相 380V 两种供电版本均可供货。无论是小型厂区配变还是大型主变增容，均有对应型号可选，免去用户多方寻货的麻烦。
与温控器配套供应，系统集成更便捷
英诺通达同时提供 BWDK-S201 系列干式变压器温控器，风机与温控器可整套配套采购，接口匹配、参数协调，省去分别选型和接口对接的麻烦，特别适合变压器厂家整机配套和电力工程批量采购场合。
如需根据具体变压器型号和容量获取风机选型推荐或批量报价，欢迎联系英诺通达技术工程师，提供变压器铭牌参数即可快速获得配套方案。
