变压器温湿度控制器：为什么配电柜里少不了它？

• 配电柜内的温湿度环境直接影响电气设备的绝缘性能和使用寿命，失控的温湿度是引发设备故障的主要原因之一。
• 温湿度控制器通过实时监测、自动联动加热器或除湿装置，将柜内环境维持在安全范围内。
• 高湿度会导致绝缘材料受潮、凝露甚至爬电，低温环境同样会引发冷凝水损害设备。
• 选型时需关注温湿度测量范围、控制输出容量、安装方式及与配套加热除湿装置的兼容性。
• 英诺通达 YN-TH 系列温湿度控制器适用范围广，支持面板嵌入式及导轨式两种安装方式，配套产品线完整。

一、什么是变压器温湿度控制器？

变压器温湿度控制器是一种专门用于监测和调控配电柜、变压器室、开关柜等电气设备内部环境温度与湿度的智能控制仪表。它通过外接温湿度传感器实时采集环境数据，当温度或湿度超出预设范围时，自动驱动加热器、除湿装置或风扇等辅助设备动作，将柜内环境维持在安全工作区间内。

与变压器绕组温控器专注于监测绕组温度不同，温湿度控制器关注的是设备运行的外部环境条件，是配电柜综合环境管理的核心装置。它体积小巧，通常嵌装于配电柜门板或内部导轨上，却承担着保护柜内全部电气元件免受恶劣环境侵害的重要职责。

二、配电柜内的温湿度为什么会失控？

很多人以为配电柜是封闭的金属箱体，内部环境应当比较稳定。实际上，配电柜的运行环境远比想象中复杂，温湿度失控的情况相当普遍。

湿度偏高的常见原因

配电柜并非完全密封，柜体缝隙、电缆进出孔都是潮湿空气进入的通道。在南方梅雨季节、沿海高湿地区、地下室或隧道环境中，外部空气湿度本身就偏高，渗入柜内后极易在金属面板、绝缘件表面形成凝露。此外，柜内器件通电发热后温度上升，停机后温度骤降，这种冷热交替过程同样会促进水汽凝结。

温度偏低的风险

低温本身虽然不像高温那样直接导致过热故障，但低温环境会使柜内空气相对湿度显著升高，大幅增加凝露风险。在冬季户外配电柜或高寒地区的变电站中，柜内温度过低是导致绝缘受潮的重要原因之一。

温度偏高的风险

夏季高温天气、通风不畅的机房或密闭配电间，容易导致柜内温度持续偏高。长期高温会加速继电器、接触器、绝缘材料等器件的老化，缩短设备使用寿命。

以上这些情况，都是温湿度控制器需要应对的真实场景。

三、温湿度失控会对配电设备造成哪些危害？

许多运维人员对温湿度问题重视程度不足，往往等到设备出现明显故障才意识到问题所在。以下是温湿度失控可能引发的主要危害：

绝缘受潮与爬电

这是湿度过高最直接的危害。当柜内相对湿度长期超过85%或发生凝露时，绝缘材料表面会吸收水分，绝缘电阻大幅下降。在高电压作用下，潮湿绝缘面容易产生爬电现象，轻则引发局部放电，重则造成绝缘击穿和相间短路。

金属件锈蚀与接触不良

长期高湿环境会导致柜内铜排、接线端子、螺栓等金属件表面氧化腐蚀，接触电阻升高，引发过热故障。在沿海地区或含盐雾的工业环境中，腐蚀速度更为明显，危害尤为突出。

电子元器件失效

柜内继电器、PLC、通讯模块等电子器件对湿度极为敏感。凝露直接落在电路板上会造成短路，长期高湿则会加速电子元件的电化学腐蚀，导致误动作或永久性损坏。

绝缘老化加速

温度每升高10℃，绝缘材料的老化速率大约翻倍。长期在高温环境下运行的配电柜，其内部绝缘件、线缆护套的实际使用寿命将远低于设计值，大幅提升故障概率。

四、温湿度控制器是如何工作的？

温湿度控制器的工作逻辑清晰，可以概括为"采集—判断—联动"三个环节。

采集环节

安装在配电柜内合适位置的温湿度传感器持续采集环境温度和相对湿度数据，并实时传输给控制器主机进行处理。传感器的安装位置通常选择在气流流通较好、能代表柜内整体环境的位置，避免紧邻发热元件或通风口，以确保数据的代表性。

判断环节

控制器将采集到的温湿度数据与用户预设的控制阈值进行比对。例如，当湿度超过设定上限时触发除湿动作；当温度低于设定下限时触发加热动作；当温度超过上限时触发散热风扇启动。阈值可根据设备实际需求灵活设定，实现精准控制。

联动环节

控制器通过继电器输出控制信号，自动启停加热器、除湿器或风扇等辅助装置，形成闭环控制。当温湿度恢复至正常范围后，联动设备自动停止运行，避免不必要的能耗。整个过程无需人工介入，实现全自动环境管理。

五、温湿度控制器与加热器、除湿器如何配合使用？

温湿度控制器本身不具备加热或除湿能力，它需要与配套的辅助设备协同工作，才能实现完整的柜内环境管理。三者的配合关系如下表所示：

值得注意的是，加热器是解决低温凝露问题最直接有效的手段。柜内温度提升后，同等水汽含量下的相对湿度会随之下降，从而同步改善湿度偏高的问题，是配电柜防潮最常用的组合方案。

六、温湿度控制器适用于哪些场合？

温湿度控制器的应用场景远不止变压器室，凡是对环境温湿度有管控需求的电气设备场所，均可配置。

七、选购温湿度控制器需要关注哪些参数？

市面上温湿度控制器的规格型号较多，选型时建议重点关注以下几个维度：

测量范围与精度

温度测量范围应覆盖实际使用场所的极端温度区间。对于大多数配电柜应用，温度范围 -30℃～125℃、湿度范围 0～99.9%RH 已能满足需求。精度方面，温度误差 ±1℃、湿度误差 ±3%RH 是目前主流产品的标准指标。

控制输出容量

控制器的继电器输出容量决定了其能驱动多大功率的联动设备。常见配置为 5A/AC250V（cosΦ=0.4），可直接驱动中小功率加热器或除湿装置。若需联动大功率设备，则需通过中间继电器扩展。

工作电源与功耗

多数产品采用 AC 220V 供电，自身功耗通常不超过 3W，长期运行电费成本极低。部分特殊应用场合需要直流供电，选型时需确认匹配。

安装方式

主流安装方式有两种：面板嵌入式安装和标准 35mm 导轨式安装。嵌入式安装需要在面板上开孔，安装后外观整洁；导轨式安装无需开孔，适合在既有配电柜内灵活布置。部分产品两种方式均支持，选型时可根据柜体结构确定。

工作环境适应性

控制器本身的工作温度范围、海拔适应性和耐腐蚀能力也需重点核查，特别是在高寒、高海拔或高盐雾地区的应用场合，需确认产品的环境适应性参数满足实际需求。

八、英诺通达温湿度控制器产品推荐

英诺通达提供完整的配电柜环境管理产品线，从温湿度控制器到配套的加热器、除湿装置，均可一站式供应，免去用户多方配套的麻烦。

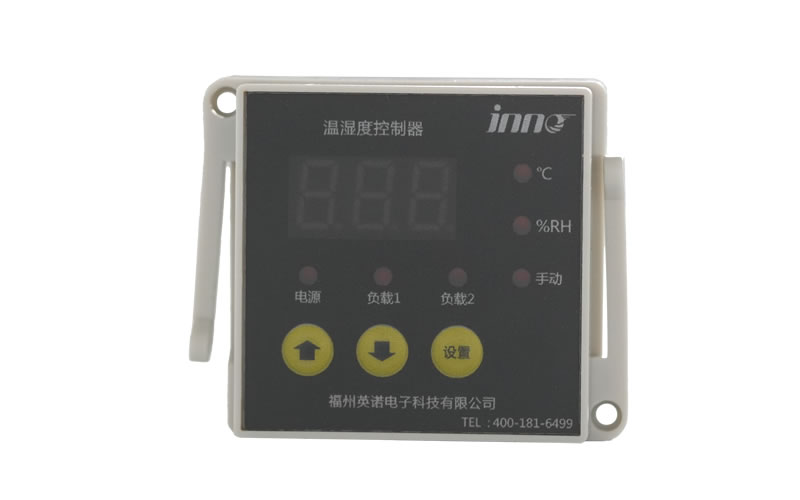

YN-TH 系列温湿度控制器

英诺通达 YN-TH 系列是专为配电柜、变压器室等电气设备场所设计的温湿度控制器，主要技术参数如下：

YN-TH 系列型号丰富，包括 YN-TH11-F、YN-TH11-D、YN-TH11-DS、YN-TH10-DS 等多种细分型号，可根据控制回路数量、输出方式和安装需求灵活选择。

完整的配套产品线

英诺通达在温湿度控制器之外，还提供铝合金加热器、硅胶加热器、智能除湿装置等全套配套产品，以及针对新能源箱式变电站设计的专用温湿度控制器和 IX-V 系列环境管理系统，满足从标准配电柜到特殊应用场合的多样化需求。如需了解详细选型方案或获取产品资料，欢迎联系英诺通达。
