无线测温接收终端
无线测温接收终端用于接收现场无线温度传感器上传的温度数据，
支持多点温度显示、超温报警及RS485数据通讯。
产品采用96×96mm面板结构，适用于高低压开关柜、母排连接点、
电缆接头、刀闸、干式变压器及其他电气设备的温度监测。

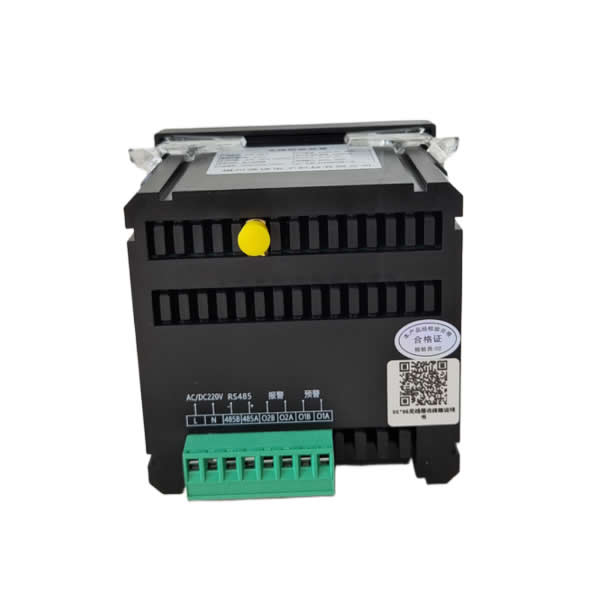

电气接线 具体接线以实物为主

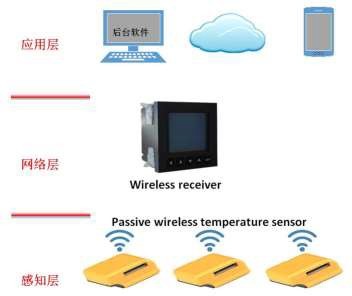

系统组成
无线测温系统由感知层、网络层和应用层组成。现场无源无线温度传感器采集电气连接点温度，并将数据无线发送至接收终端；接收终端集中显示和处理温度数据，并可进一步连接后台软件、云端或移动终端，实现温度数据的集中查看与管理。
主要技术参数
| 参数 | 规格 |
|---|---|
| 工作频段 | 433MHz |
| 工作环境温度 | -40℃～85℃ |
| 工作环境湿度 | 10～95%RH |
| 接收灵敏度 | -126dBm |
| 无线传输距离 | 约0.4～300m |
| 温度采集点数 | <24 |

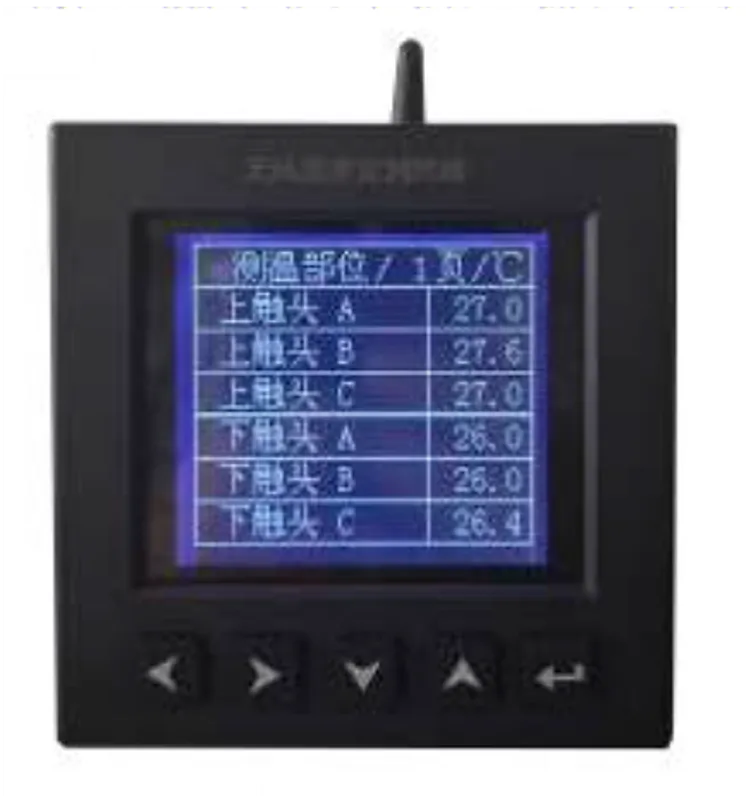

| 显示方式 | 3英寸液晶显示 |
| 外形尺寸 | 96mm × 96mm |
| 开孔尺寸 | 91mm × 91mm |
| 安装方式 | 嵌入式 / 壁挂式 |
功能配置
| 功能 | 说明 |
|---|---|
| 温度显示 | 集中显示多个无线温度节点数据 |
| 预警设置 | 支持预警温度阈值及回差设置 |
| 超温报警 | 支持超温阈值及蜂鸣器报警 |
| 节点监测 | 可显示温度节点正常、失联等状态 |
| 数据通讯 | 支持RS485及Modbus通讯 |
RS485通讯参数
| 项目 | 参数 |
|---|---|
| 通讯接口 | RS485 |
| 通讯协议 | Modbus |
| 波特率 | 2400～9600bps |
| 默认波特率 | 2400bps |
| 数据位 | 8 |
| 校验位 | 无 |
| 停止位 | 1 |
| RS485通讯距离 | <1200m |
典型应用
| 应用设备 | 典型测温位置 |
|---|---|
| 高压开关柜 | 上下触头、电气接点、母排连接处 |
| 低压开关柜 | 大电流连接点及母排 |
| 高压电缆 | 电缆接头及搭接位置 |
| 刀闸开关 | 刀闸触点及连接部位 |
| 干式变压器 | 需要进行无线温度监测的位置 |
无线测温系统组成
无线温度传感器负责采集现场测温点温度，
无线接收终端接收并显示温度数据，
需要远程通讯时可通过RS485接口将数据上传至后台系统。
- 无线温度传感器
- 无线测温接收终端
- RS485通讯接口
- 上位机或后台监控系统

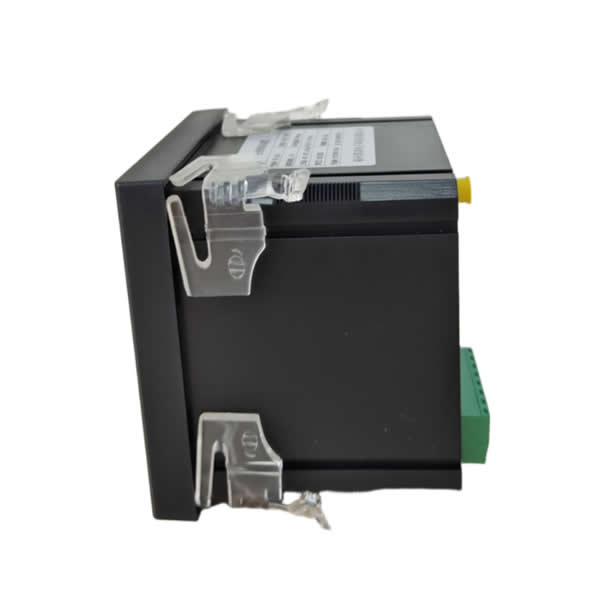

安装尺寸
| 项目 | 尺寸 |
|---|---|
| 产品外形 | 96mm × 96mm |
| 柜体开孔 | 91mm × 91mm |
| 安装方式 | 嵌入式 / 壁挂式 |
安装无线温度传感器时，应记录传感器编号及对应测温位置，
确保节点编号与实际安装位置一致。
实际无线通讯距离可能受到柜体结构、金属屏蔽及安装环境影响。
产品选型
- 设备类型及数量
- 每台设备的测温点数量
- 传感器与接收终端之间的大致距离
- 是否需要RS485 / Modbus通讯
- 是否需要接入现有后台监控系统
常见问题 FAQ
无线测温接收终端可以接收多少个温度点？
本型号支持少于24个温度采集点，具体配置可根据实际项目测温点数量确定。
是否支持RS485和Modbus通讯？
支持。设备配置RS485接口并支持Modbus通讯，波特率为2400～9600bps。
无线通讯距离是多少？
产品资料标称无线传输距离约0.4～300m，实际距离与柜体结构、屏蔽环境及安装位置有关。
适合哪些设备使用？
适用于高低压开关柜触头、母排连接点、刀闸、高压电缆接头、
干式变压器及低压大电流柜等电气设备温度监测。
接收终端如何安装？
产品外形尺寸为96mm × 96mm，嵌入式安装开孔尺寸为91mm × 91mm，
同时支持壁挂式安装。
获取无线测温产品报价
如需配置开关柜无线测温、母排温度监测、电缆接头无线测温或其他电气设备温度监测项目，
请提供设备数量、测温点数量及通讯要求，我们可协助确认合适的产品配置。
