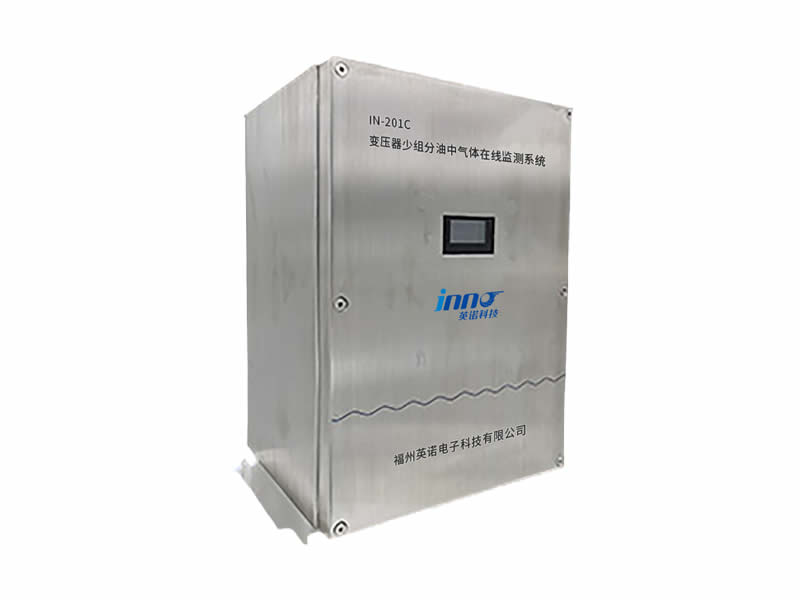

变压器少组分油中气体在线监测系统

IN-201C OMS for DGA in Transformer Oil with Few Components

IN-201C变压器少组分油中气体在线监测系统2

♦系统简介

IN-201C 少组分油色谱主要用于测量和分析绝缘油中微量气体：氢气H2、一氧化碳CO、乙炔C₂H₂、乙烯C₂H₄等情况，同时也可集成微水和铁芯的测量。人机界面可选择LCD液晶或数码管，实时捕捉潜在性故障信息，确保变压器可靠运行。适用于电厂、变电站、牵引站、特种变等110kV及以下油浸式变压器，也用于列车车载变压器。

♦系统特点

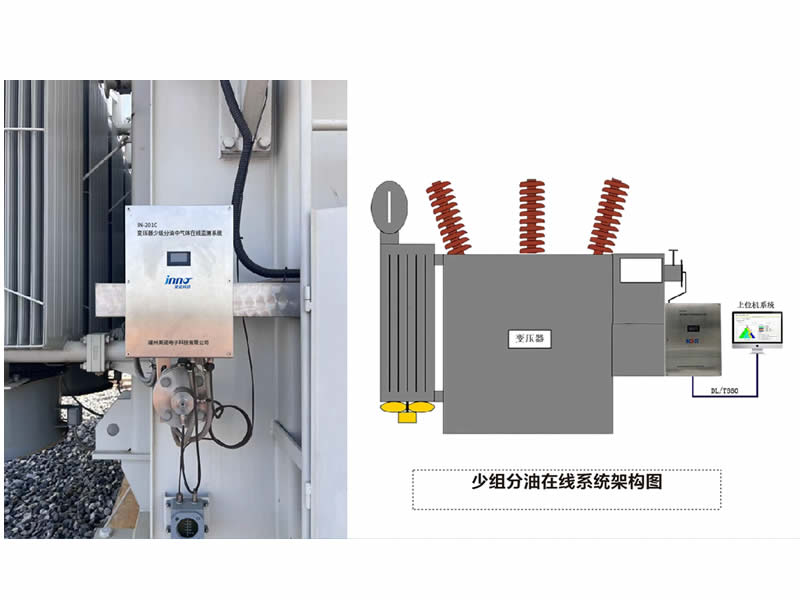

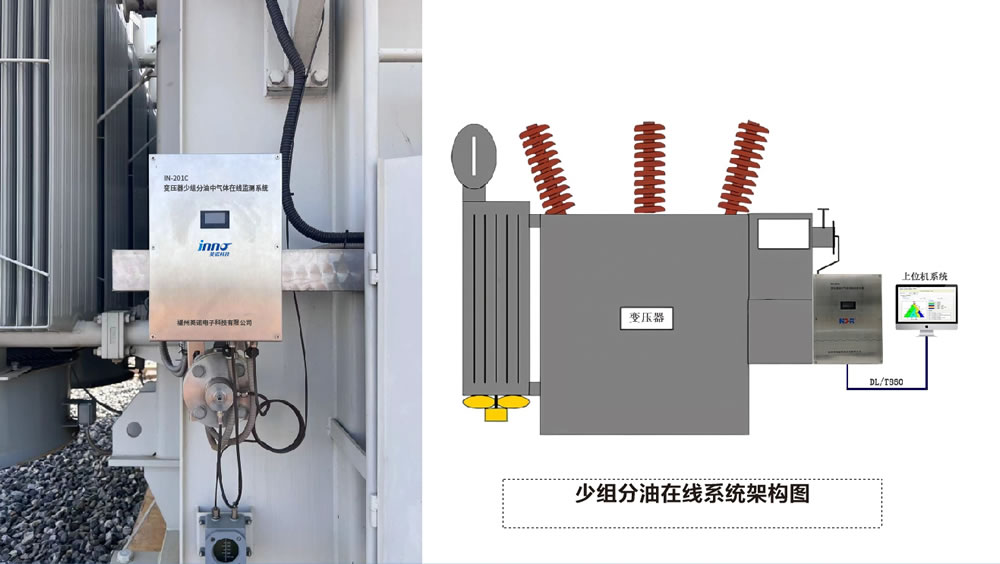

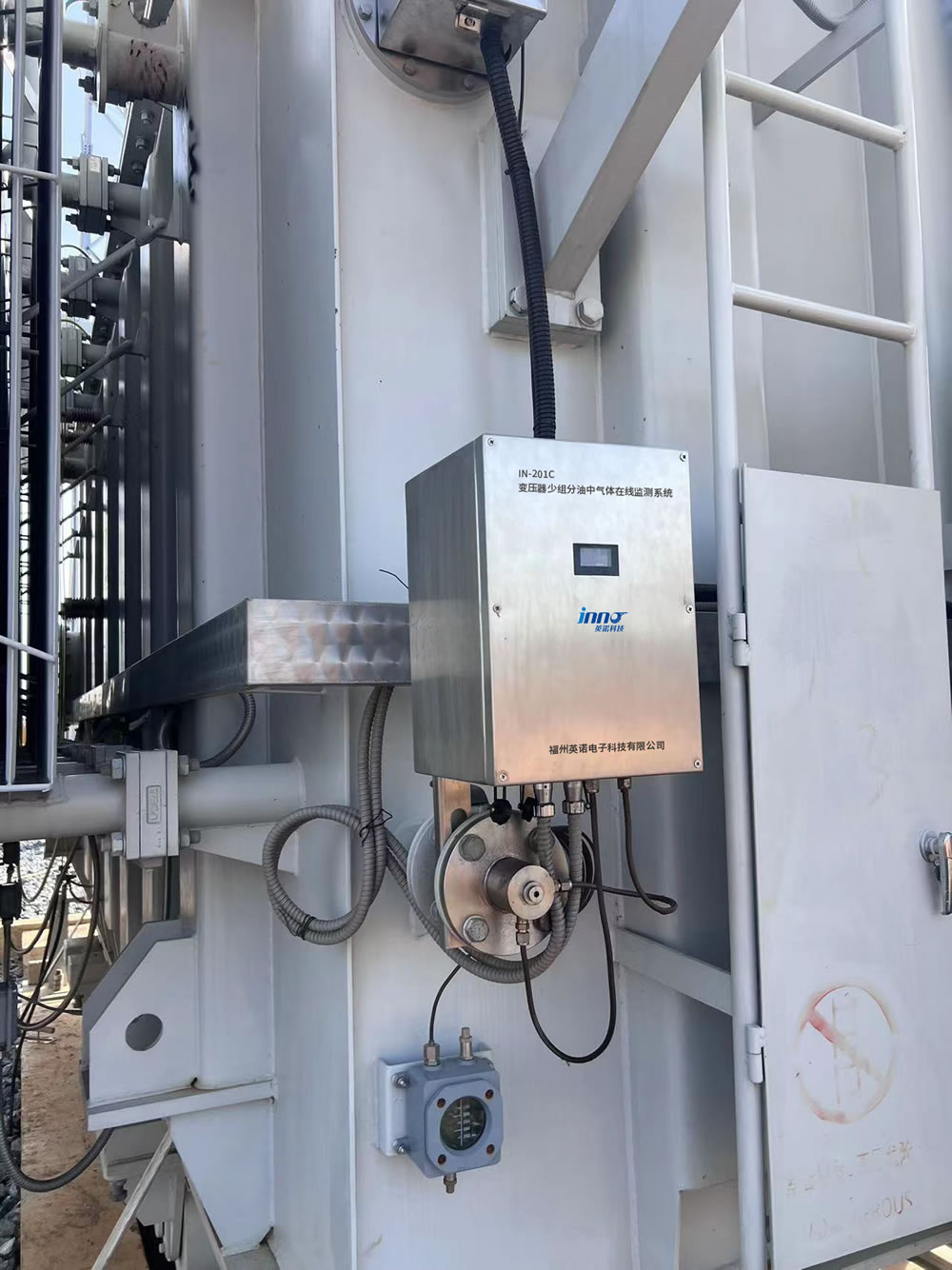

☆ 体积小巧，壁挂一体式结构，可直接安装在变压器油阀处。

☆ 无需定期更换载气，全生命周期免维护。

IN-201C变压器少组分油中气体在线监测系统

♦设备参数

测量种类 H₂、CO、C₂H₂、C₂H₄ 选配功能 微水/铁芯/夹件/油温/油压
脱气方式 纳米陶瓷脱气 耐压能力 0 ~ 0.6 MPa
监测原理 电化学 外形尺寸 325 × 230 × 217 mm
海拔高度 ≤ 5000 m 防护等级 IP55
主机电源 AC220V ±10% 通讯协议 Modbus 或 DL/T860
环境适应性 环境温度：-40℃ ~ +70℃；环境湿度：0 ~ 95%（无凝露）
机械耐久性 5 ~ 17 Hz，0.1″ 双峰位移；17 ~ 640 Hz，1.5 G 峰-峰加速度；风速 ≤ 35 m/s
