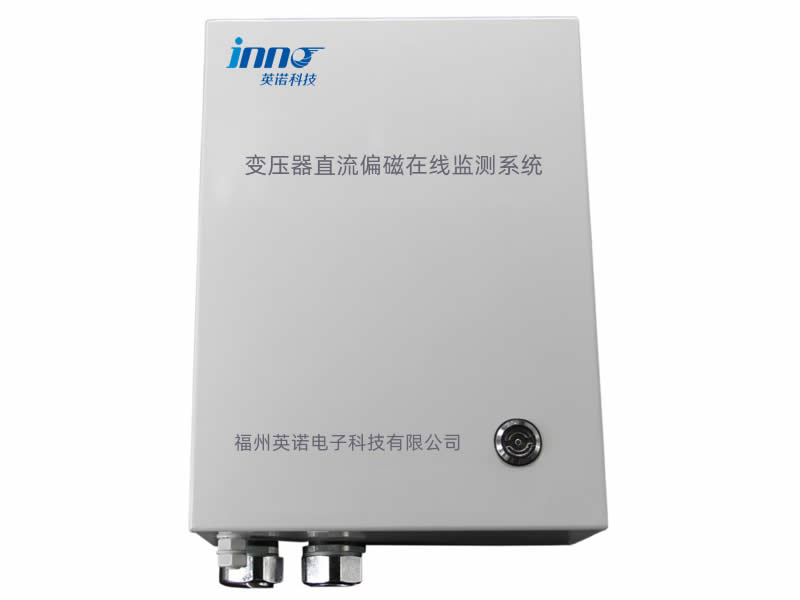

变压器直流偏磁在线监测系统
IN-204 DC Bias Online Monitoring System for Transformers
系统简介

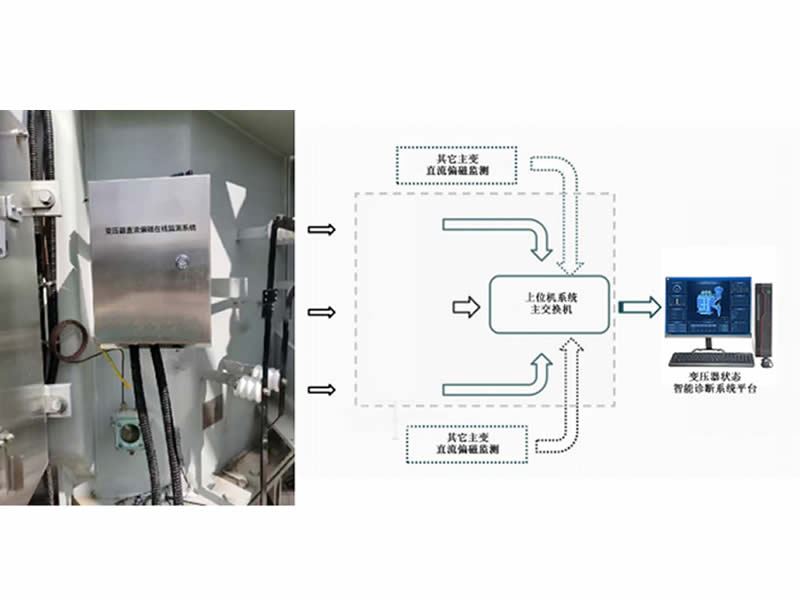

IN-204变压器直流偏磁在线监测系统能够准确检测和记录变压器铁芯的直流磁场强度，及时发现并预警因直流偏磁引起的过热、振动和噪声等问题，确保变压器的安全稳定运行。该系统具备远程数据传输和智能诊断功能，支持云端管理，为运维人员提供全面、实时的设备状态信息，有效提升电力系统的可靠性和维护效率。系统由高精度传感器、数据采集单元、通信模块、智能分析终端和云端管理平台，实现了对变压器直流偏磁情况的全面监测和智能管理。
| 产品选型 | 直流偏磁监测 | 振动监测 | 负荷监测 |
| 标配功能 | ✔ | ||
| 选配功能 | ✔ | ✔ |
设备参数
| 直流电流测量范围 | -100A ~ 100A | 测量精度 | ±2A |
| 直流电流频率范围 | ≤1kHz | 线性误差 | ≤0.5% |
| 振动位移测量范围 | 0 ~ 200μm | 振动灵敏度 | 20mv/mm/s ±5% |
| 振动频率响应范围 | 5 ~ 1000Hz | 噪音测量范围 | 20dB ~ 140dB |
| 工作电源 | AC220V ±10% | 通讯协议 | Modbus、DL/T860 |
| 环境适应性 | 环境温度：-40℃ ~ +70℃；环境湿度：0 ~ 95%（无凝露） | 防护等级 | 标准19英寸机架式（IP30），壁挂式（IP55） |
变压器直流偏磁在线监测系统凭借其高精度监测、多场景适配及稳定运行特性，广泛应用于电力系统核心场景，精准解决不同场景下变压器直流偏磁隐患：
1. 各级电压等级变电站
无论是 110kV、220kV 城市配网变电站，还是 500kV、1000kV 特高压枢纽变电站，变压器作为电能传输核心设备，易受电网中直流分量（如高压直流输电系统换相、地铁牵引回流等）影响产生偏磁。系统可直接部署于变电站主变、联络变等关键设备，通过实时监测中性点直流、铁芯磁密，及时预警偏磁引发的铁芯过热、噪声增大问题，避免因设备故障导致区域停电，保障城市供电与跨区域电能传输稳定。
2. 火力 / 水力发电厂
发电厂内主变压器承担着将发电机输出电压升压至电网等级的关键任务，长期高负荷运行下，若因直流偏磁导致损耗上升，不仅会增加发电成本，还可能引发设备故障影响发电效率。系统适配发电厂高温、高电磁干扰环境（-40℃~+70℃稳定运行，抗干扰能力强），可实时捕捉变压器偏磁动态，结合可选的负荷监测功能，助力运维人员平衡机组负荷与设备安全，减少因偏磁造成的能源浪费，保障发电系统连续可靠运行。
3. 新能源场站（风电 / 光伏）
新能源场站多位于偏远地区，变压器长期暴露在复杂自然环境中，且受新能源发电波动性影响，电网直流分量易波动引发偏磁。系统支持壁挂式（IP55）、机架式（IP30）等多种安装方式，可适应场站户外、控制室等不同安装场景，24 小时不间断监测变压器状态，数据远程传输至运维中心，解决场站人工巡检难度大、响应不及时的问题，提前预警偏磁风险，保障风电、光伏电能高效并网，避免因设备故障影响新能源消纳。
4. 工业企业自备电站
冶金、化工、制造业等工业企业自备电站，其变压器需匹配生产负荷波动，若因直流偏磁导致铁芯过热、振动噪声增大，可能影响生产设备供电稳定性，造成生产线停工。系统可选配振动监测功能，同时捕捉偏磁与设备振动异常，结合 Modbus、DL/T860 通讯协议，可接入企业内部电力监控系统，实现与生产调度联动，助力企业提前排查偏磁隐患，降低设备维修成本与生产中断风险。
