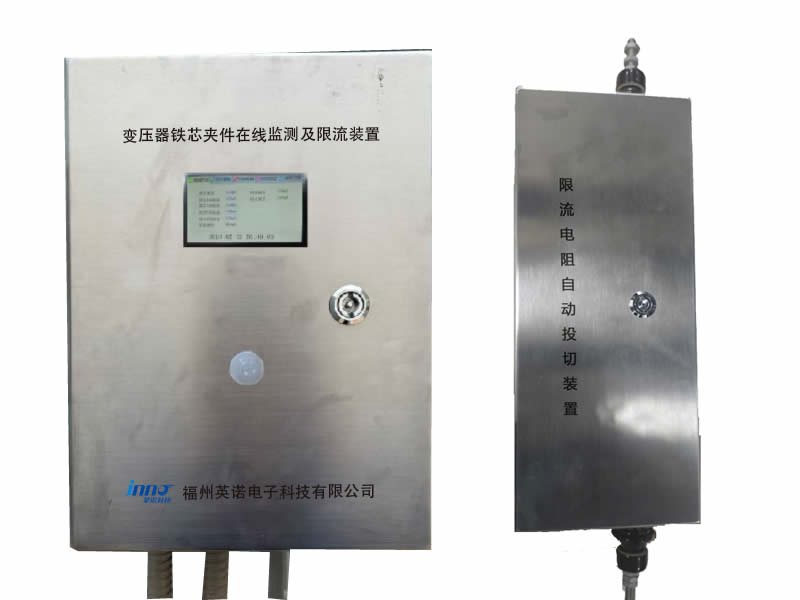

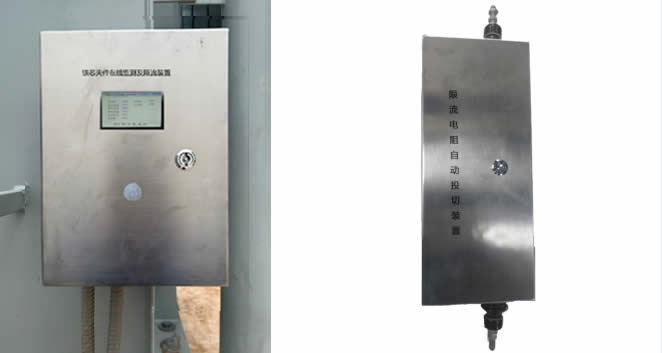

变压器铁芯夹件在线监测及限流装置
IN-203X Online monitoring system for current limiting iron core clamps
系统组成

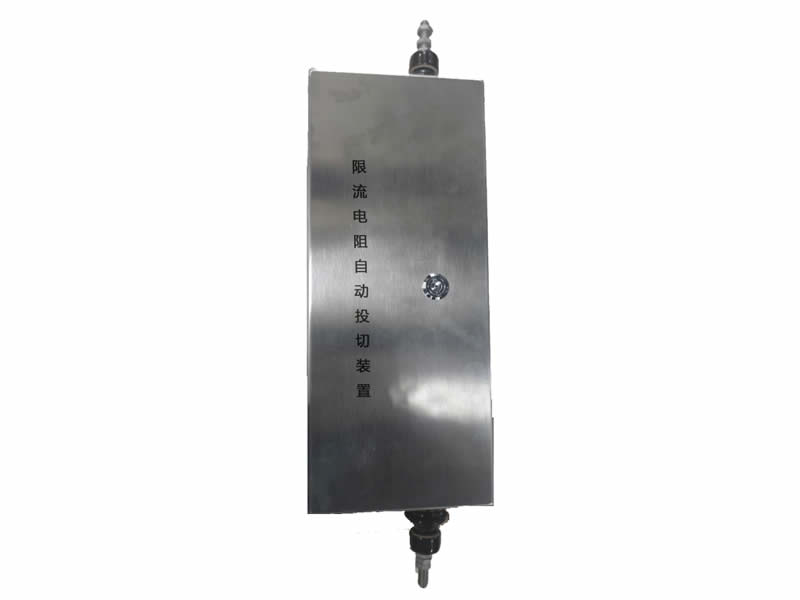

IN203X 变压器变压器铁芯夹件在线监测及限流装置由零磁通电流互感器、数据采集及监测显示终端、限流电阻自动投切装置、电源模块及后台监控系统软件（可选）组成。具有自动投切四段式电阻功能，作为降低接地电流得应急响应措施。
系统功能
IN-203X 变压器铁芯夹件在线监测系统集成了实时监测、就地显示、数据采集、电流抑制、趋势分析、越限报警、远程监控、数据存储与查询等多种功能，旨在全面、准确地监控变压器铁芯及其夹件的健康状况，能够有效提前发现并警示潜在故障，为电力系统的安全稳定运行及基于状态的维修策略提供可靠的数据支持。
设备参数
| 监测对象 | 铁芯、夹件接地电流 | 测量范围 | 1mA ~ 10A |
| 测量精度 | 标准读数 ±5% + 1mA | 分辨率 | 1mA |
| 投切级数 | 四段式 | 通讯协议 | Modbus、DL/T860 |
| 装置电源 | AC220V ±10% | 应用场景 | 不同电压等级 |
| 环境适应性 | 环境温度：-40℃ ~ +70℃；环境湿度：0 ~ 95%（无凝露） | 防护等级 | IP55 |
