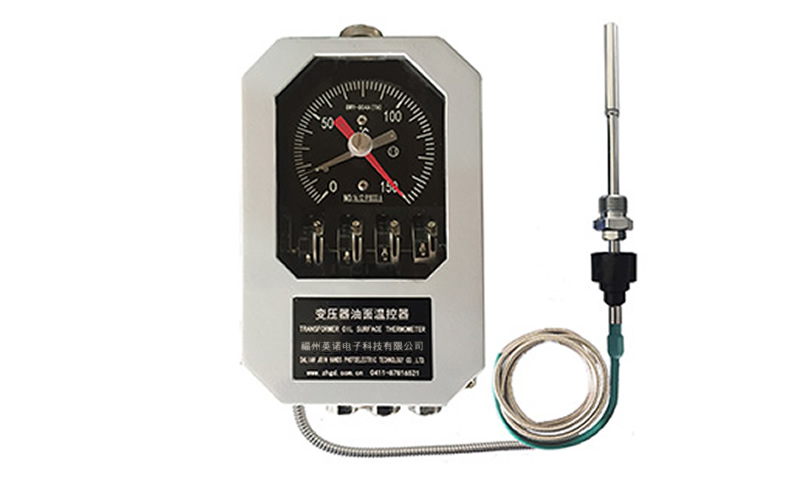

BWY-804（806）油面温控器

变压器油面温控器BWY-804系列概述

变压器油面温控器是采用复合温升原理而设计的变压器仪表。适用于变压器及其它设备的温度检测和控制。该仪表具有良好的防护性能，能在户外条件下正常工作，仪表内装有四至六组可调控制开关，可分别用于变压器的冷却系统控制与信号报警、超温跳闸等。通过嵌装在一次表内的温度变送器或Pt100铂电阻，能输出与温度值对应的DC（4-20）mA电流信号或Pt100铂电阻信号，供计算机系统和二次仪表使用，实现无人电站管理。

变压器油面温控器BWY-804技术参数

1 输出信号：A-Pt100电阻信号；J-DC（4－20）mA电流信号。

2 工作条件：环境温度（-40～+55）℃、相对湿度≤95%。

3 测量范围：默认（0～150）℃，（0～160）℃、（-20～140）℃可选。

4 准确度：1.5级(检测点允许的最大误差为±2.25℃)。

5 开关性能：四组或六组可调开关，各组开关均能在全量程内任意设定。

6 开关动作误差：±2℃。

7 开关切换差：（6±2）℃。

8 开关额定功率：AC220V / 5A、DC110V/3A。

9 温包尺寸：（Φ14×150）mm、安装螺纹为（M27×2）mm。

10 毛细管长度：标配6m（根据用户要求最长可制作18m）。

11 防护等级： IP55。
