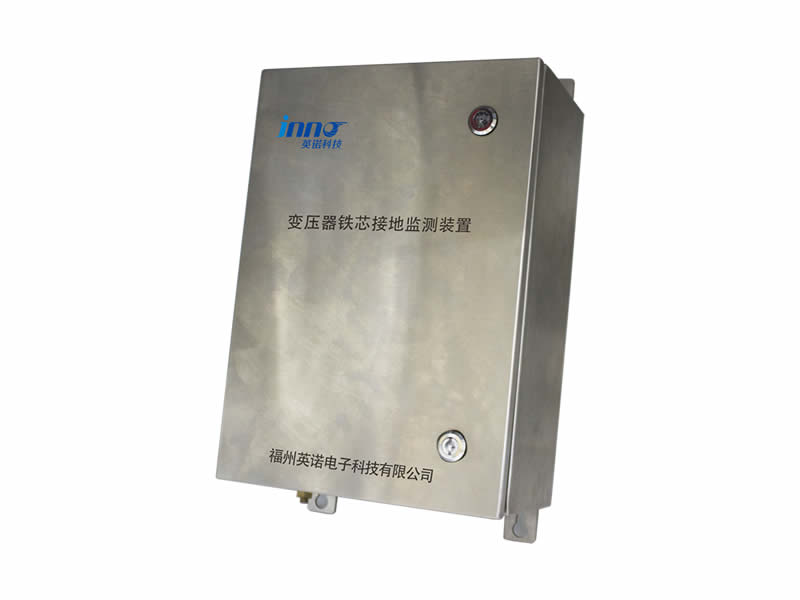

变压器铁芯夹件在线监测系统
IN-203 Transformer Core and Clamping Assembly Online Monitoring System
系统组成

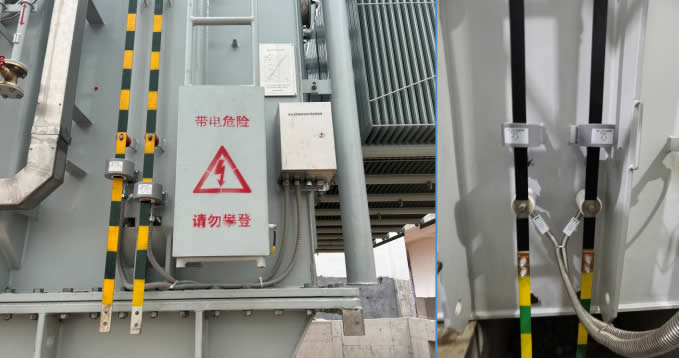

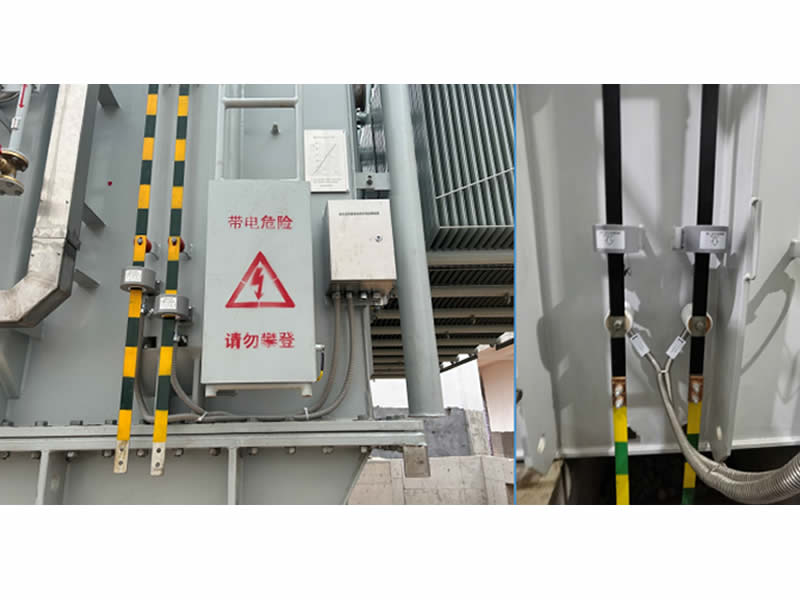

IN-203 变压器铁芯夹件在线监测系统由零磁通电流互感器、信号处理单元、数据采集单元、通讯单元、显示模块(可选)、电源模块、后台监控诊断分析软件(可选)等组成。
系统功能
IN-203 变压器铁芯夹件在线监测系统集成了实时监测、数据采集、就地显示(选配)、趋势分析、越限报警、远程监控、数据存储与查询等多种功能，旨在全面、准确地监控变压器铁芯及其夹件的健康状况，能够有效提前发现并警示潜在故障，为电力系统的安全稳定运行及基于状态的维修策略提供可靠的数据支持。
设备参数
| 监测对象 | 铁芯、夹件接地电流 | 测量范围 | 1mA ~ 10A |
| 测量精度 | 标准读数 ±5% + 1mA | 分辨率 | 1mA |
| 主机电源 | AC220V ±10% | 通讯协议 | Modbus、DL/T860 |
| 设备结构 | 壁挂式或机架式 | 应用场景 | 不同电压等级 |
| 环境适应性 | 环境温度：-40℃ ~ +70℃；环境湿度：0~95%（无凝露） | 防护等级 | 机架式：标准19英寸1U（IP30）；壁挂式（IP55） |
