变压器声纹振动在线监测系统

IN-309 Transformer Acoustic and Vibration Online Monitoring System

变压器声纹振动在线监测系统

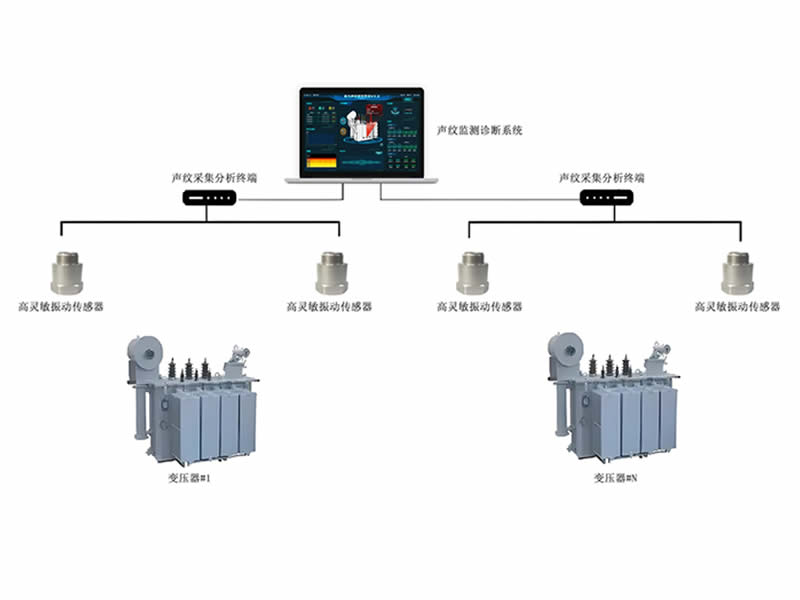

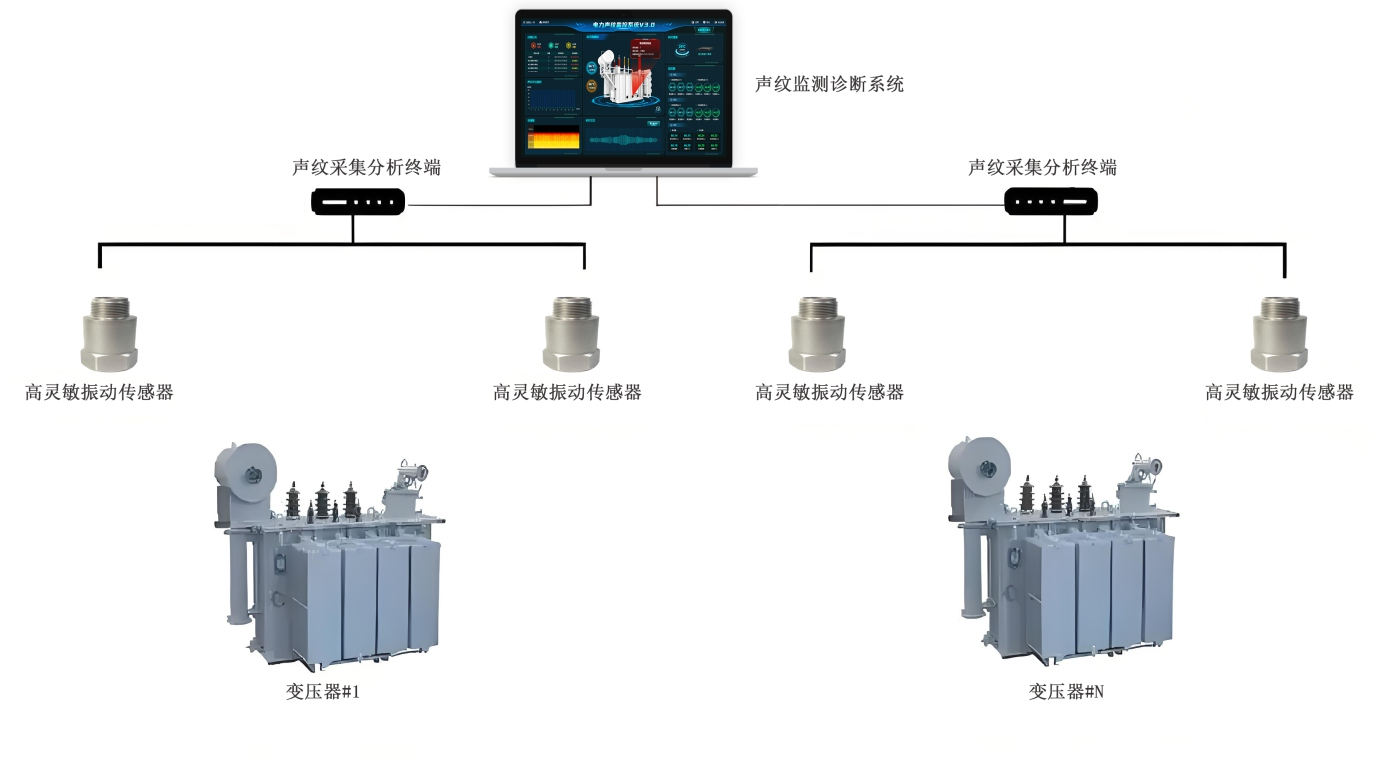

系统组成

IN-309 变压器声纹振动在线监测系统由高灵敏接触式振动传感器(可选配三轴)、声纹采集分析终端及声纹诊断分析系统后台等组成。

系统功能

IN-309变压器声纹振动在线监测系统是一款专为电力系统设计的先进监测解决方案，旨在通过实时监测变压器的声纹振动数据，实现对变压器健康状态的全面评估。高灵敏振动传感器能够捕捉运行中的微弱声音信号，支持宽屏信号采集，确保覆盖变压器所有可能产品的声纹频率范围。分析终端集成高性能数据采集和大容量存储单元，内置智能算法自动识别异常信号。系统能够对声纹振动数据进行深度分析，生成诊断报告。

设备参数

最大通道数量 16（其它可定制） 速度量 0 ~ 200mm/s
加速度量 0 ~ 50g 位移量 0 ~ 8000μm
测量精度 ±1% 通道一致性 ≤1 dB
识别故障种类 铁芯松动、绕组松动、直流偏磁等 工作电源 AC220V ±10%
通讯协议 Modbus、DL/T860 环境适应性 环境温度：-40℃ ~ +70℃；环境湿度：0 ~ 95%（无凝露）
防护等级 19英寸标准机箱（IP30），壁挂式（IP55）
高灵敏振动传感器：作为系统的 “触角”，它被安装在变压器的关键部位，能敏锐捕捉变压器运行时产生的极其微弱的振动信号，这些振动信号蕴含着变压器内部绕组、铁芯以及其他部件的运行状态信息。

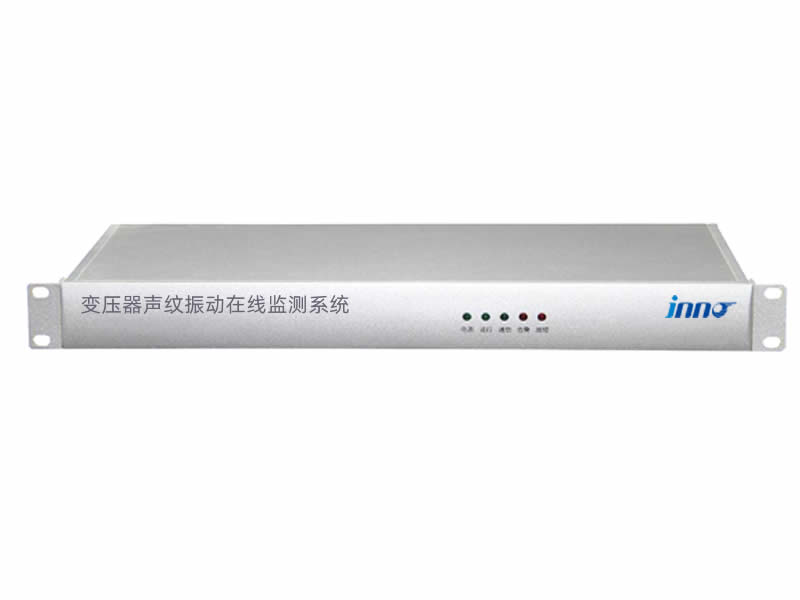

声纹采集分析终端：承担着信号汇聚与初步处理的重任。它收集来自多个高灵敏振动传感器的振动信号，并将其转换为便于分析的声纹数据。通过运用快速傅里叶变换等算法，对声纹数据进行频谱分析，提取出如频率、幅值等关键特征参数。
声纹监测诊断系统软件：是整个系统的 “智慧大脑”。它接收来自声纹采集分析终端的处理后数据，与系统中预存的海量正常运行及各类故障状态下的声纹特征数据库进行比对。利用模式识别、机器学习等先进技术，智能判断变压器当前的运行状态，一旦发现异常，如绕组松动、铁芯磁致伸缩异常等，能迅速发出预警， 并给出故障类型和严重程度的初步诊断结果。
该系统具备实时性强、灵敏度高、非侵入式等显著优势，能够在不影响变压器正常运行的情况下，24 小时不间断地对其运行状态进行监测。通过对声纹振动数据的持续分析和趋势预测，可提前发现变压器潜在的故障隐患，将故障扼杀在萌芽状态，大幅降低设备故障停运带来的经济损失和社会影响，有力保障电力系统的安全、稳定、可靠运行。
