变压器局部放电在线监测系统解决方案由变压器局部放电在线监测装置接收主机、超声波局放传感器、高频电流局放传感器、油阀特高频局放传感器、局部放电在线监测系统构成。产品采用传感器信号探测、布置、数据库专家分析等技术，显著提高了局部放电测量精准度与响应速度；产品增加抗干扰电路设计，保证在复杂环境下稳定运行，被广泛应用于对变压器的运行状态以及局部放电情况的监测，多类型传感器综合应用，可精准监测局部放电信号的发生。

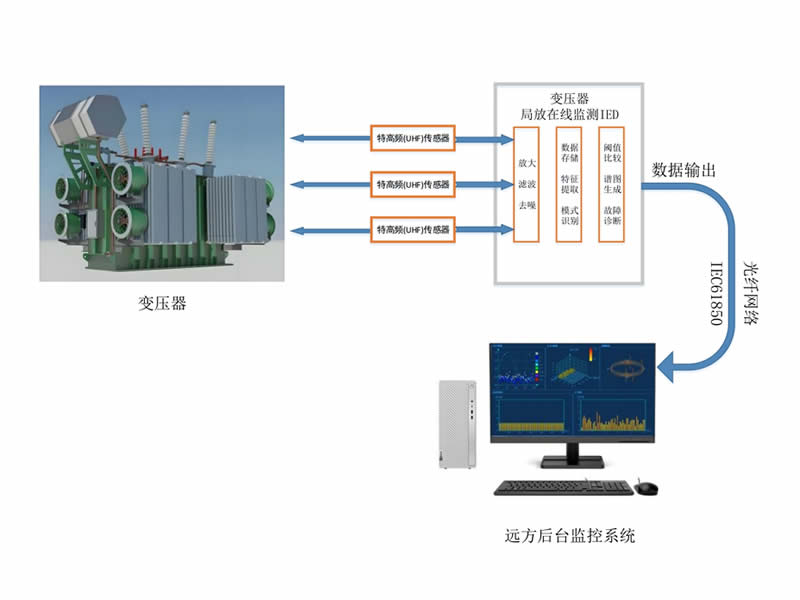

系统结构
包括：变压器局部放电在线监测装置接收主机、超声波传感器+高频电流传感器+油阀特高频局放传感器、局部放电在线监系统等。
产品功能
- 变压器局部放电在线监测装置通过传感器监测变压器内部局部放电情况，传感器将采集的局部放电数据传至变压器局部放电在线监测装置接收主机。
- 变压器局部放电在线监测装置接收主机对信号进行过滤，放大，滤波处理后，将数据传输至后台监测软件
- 软件将数据以图谱形式直观显示，以三维PRPD图谱、PRPS图谱形式直观显示监测情况，达到对变压器局部放电情况的实时监测。
产品特点
|
变压器局放在线监测装置 |
||
| 变压器局放在线监测装置 | 测量范围 | -20℃～+125℃ |
| 检测内容 | 放电幅值（Q） | |
| 放电相位（Ø） | ||
| 三维图谱（PRPD） | ||
| 高频电流局放传感器 | 监测带宽 | 100kHz～50MHz |
| 超声波传感器 | 监测带宽 | 20kHz～200kHz |
| 油阀特高频局放传感器 | 监测带宽 | 300MHz～3000MHz |
| 通用参数 | 测量范围 | -80～-20dbm |
| 传输阻抗 | >=12mV/mA | |
| 防水等级 | IP68 | |
| 监测范围 | ≤20000Pc | |
局放传感器

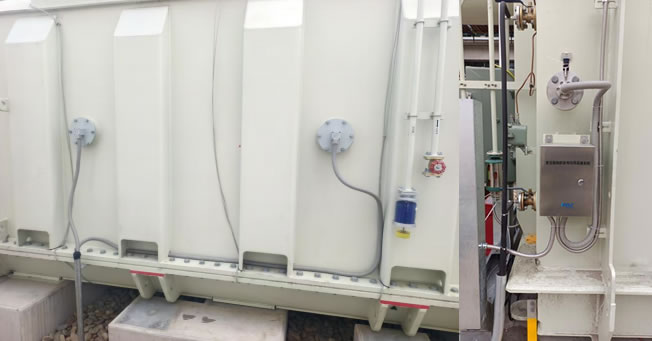

变压器局部放电在线监测装置可使用不同型号传感器及不同测试方法对应不同的高压设备。传感器如下：
| 名称 | 超声波局放传感器 | 高频电流局放传感器 | 油阀特高频局放传感器 |
| 样图 |
|
|
 |

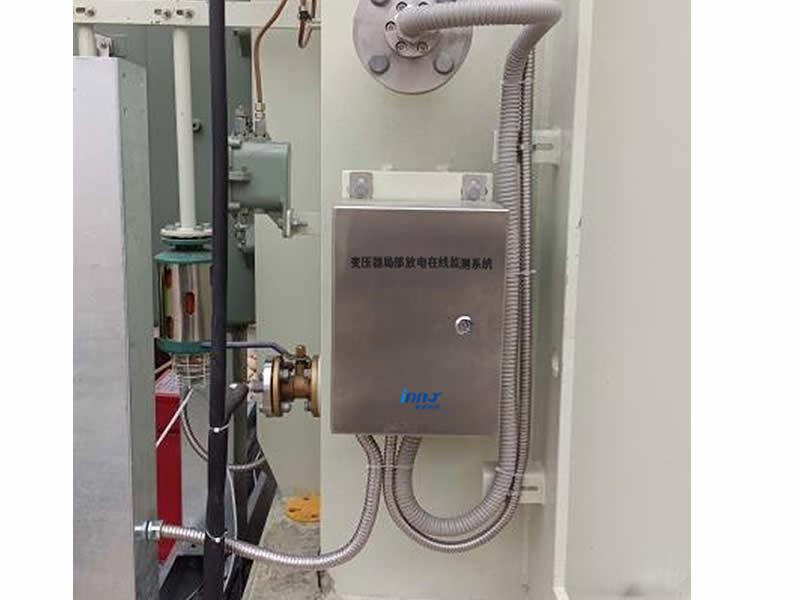

| 功能 | 通过底部涂抹耦合剂紧贴设备表面，监测油箱内高压线圈发生的局放 | 实现对高频率脉冲电流的监测，对变压器接地电缆电流监测 | 传感器将活动探头伸入变压器内部绝缘油内，监测内部油体绝缘情况，评估变压器运行状态 |
| 安装方式 | 磁吸式 | 卡扣式 | 插拔式 |
| 安装位置 | 油箱四周 | 铁芯接地处 | 出油口 |

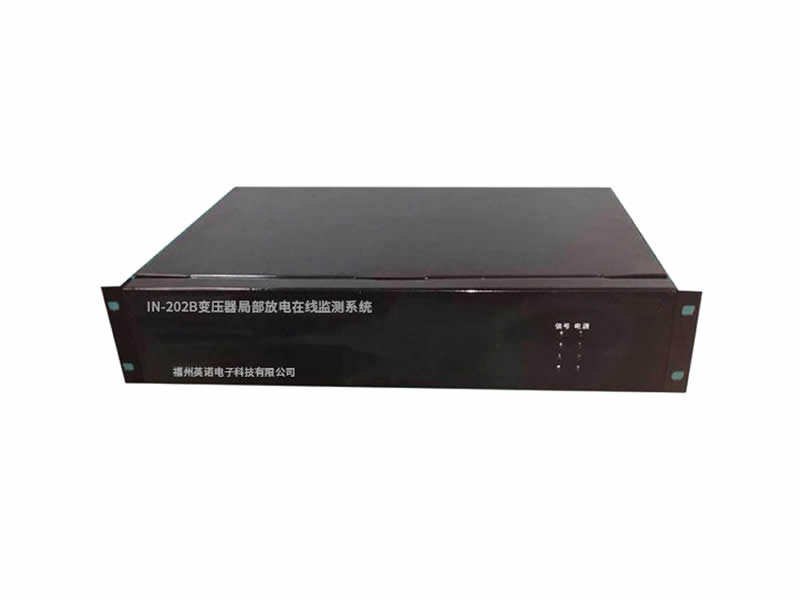

变压器局放在线监测装置
产品简介
变压器局部放电在线监测装置随时可以监测高频电流局放传感器传回的局放信号，进行信号调理、缓冲隔离，经过滤波、信号放大，完成高速采集，完成多个工频周期时间段的测量，对传感器监测到的电磁波进行了最大放电幅值、平均放电量、放电次数等有效数据进行测量计算。
产品功能
| 接收功能 | 负责接收局放传感器传送来的局部放电信号。 |
| 处理功能 | 对收集到的信号进行调理、缓冲隔离，经过滤波、信号放大，完成高速采集，完成多个工频周期时间段的测量。 |
| 计算测量 | 对传感器检测到的电磁波进行了最大放电幅值、平均放电量、放电次数等有效数据进行测量计算。 |
| 数据输出 | 具有网络传输接口，可满足局部放电监测数据集中采集、分析处理以及上传后台的需求。 |
技术指标
| 变压器局放在线监测装置
|
接收数据 | 超声波、高频电流、特高频信号 |
| 动态范围 | -80～-20dbm | |
| 采样率 | 200MS/s | |
| 通道数量 | 4、6通道可选 | |
| 通道一致性 | ≤0.5dbm | |
| 通讯方式 | RJ45网口、RS485接口 | |
| 尺寸 | 483mm×89mm×300mm（2U机型）
(不含端子、把手) |
|
| 工作电源 | AC90～240V，50～60HZ |
安装方式
1推荐使用屏柜进行汇聚柜或组屏安装。
2将监测主机安装于柜内的面板上，使用螺丝固定。
3连接电源线，如果电源线不够长，需加长电源线或者购买插排连接。
 |
 |
汇聚柜尺寸：1100*600*500mm
屏柜尺寸：2200*600*800mm
局放在线监测汇聚柜（左）和屏柜内（右）安装
局部放电在线监测系统
系统简介
该系统安装在主控室的后台电脑里，可以监测到关联设备在运行状态下的的局部放电情况，系统软件功能设计布局合理，容易操作，通过图谱分析呈现，数据更直观。
系统功能
| 实时监测 | 可监控、存储和关联设备运行状态局放数据；局放信号的3D频谱图。 |
| 查询功能 | 可查询历史数据曲线，具有统计分析、趋势分析功能。 |
| 参数设置 | 具有设备参数配置和阈值设置等功能，可进行主要参数编程设置。 |
| 监测类型 | 监测的数据包括幅值的均值、峰值、报警等级、图谱等数据。 |
