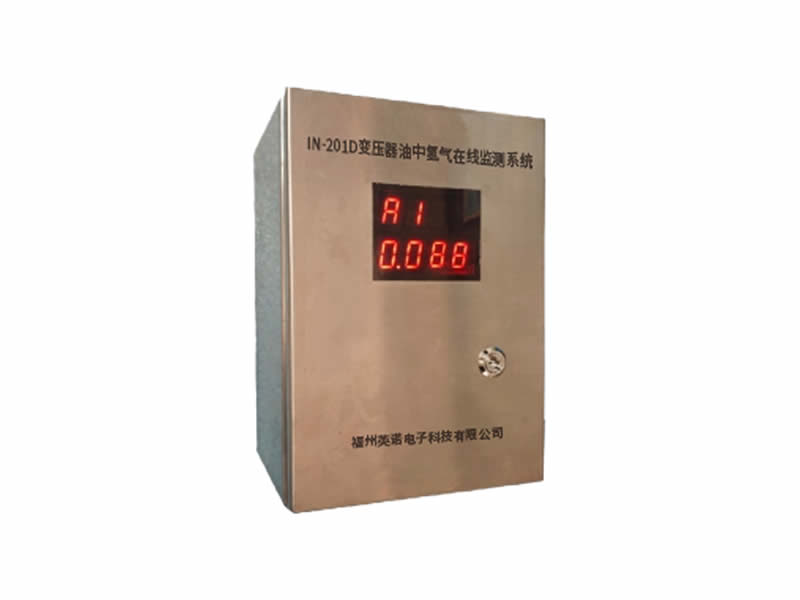

变压器油中氢气在线监测系统
IN-201D Online monitoring system for hydrogen gas in transformer oil
系统简介

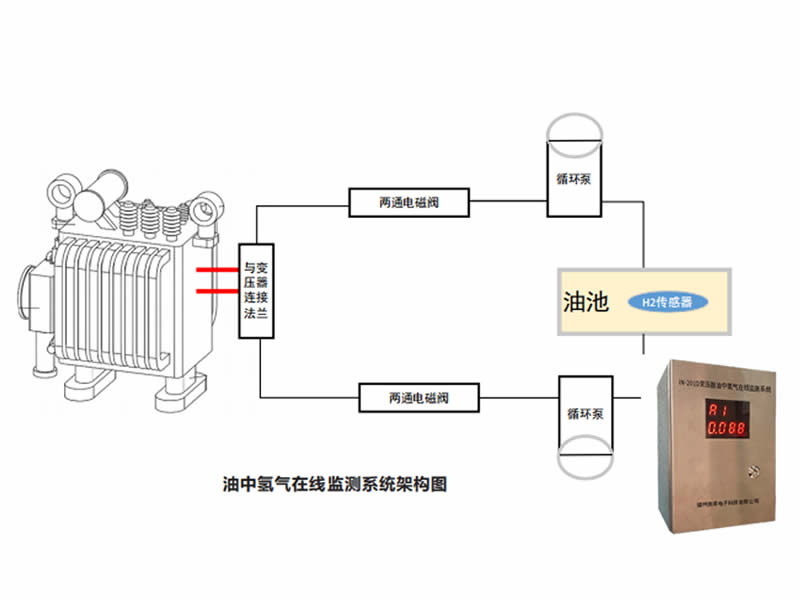

IN-201D 变压器快速氢气在线监测系统由氢气传感器、数据采集和控制、通讯与辅助等部分组成。安装在油浸式电力变压器(或电抗器、套管、互感器等)本体上或附近，可对变压器油中溶解氢气含量进行连续或周期性自动监测，无需脱气模块且能够对溶解氢气实现快速响应的装置。
系统特点
一体化结构集成度高，直接挂在变压器本体，无需停电安装。
传感器无需定期校验，每次测量前自动校正传感器零漂。
无需脱气，可直接检测油中溶解氢气，全生命周期免维护。
设备参数
| 测量种类 | H₂ | 选配功能 | 微水/铁芯/夹件/油温/油压 |
| 测量原理 | 钯镍合金 | 测量范围 | 5 ~ 5000 μL/L |
| 响应时间 | ≤ 30 min | 测量精度 | ±20% 或 ±5 μL/L |
| 测量重复性 | RSD ≤ 3% | 防护等级 | IP55 |
| 主机电源 | AC220V ±10% | 通讯协议 | Modbus 或 DL/T860 |
| 环境适应性 | 环境温度：-40℃ ~ +70℃；环境湿度：0 ~ 95%（无凝露） | ||
| 机械耐久性 | 5 ~ 17 Hz，0.1″ 双峰位移；17 ~ 640 Hz，1.5 G 峰-峰加速度；风速 ≤ 35 m/s | ||
