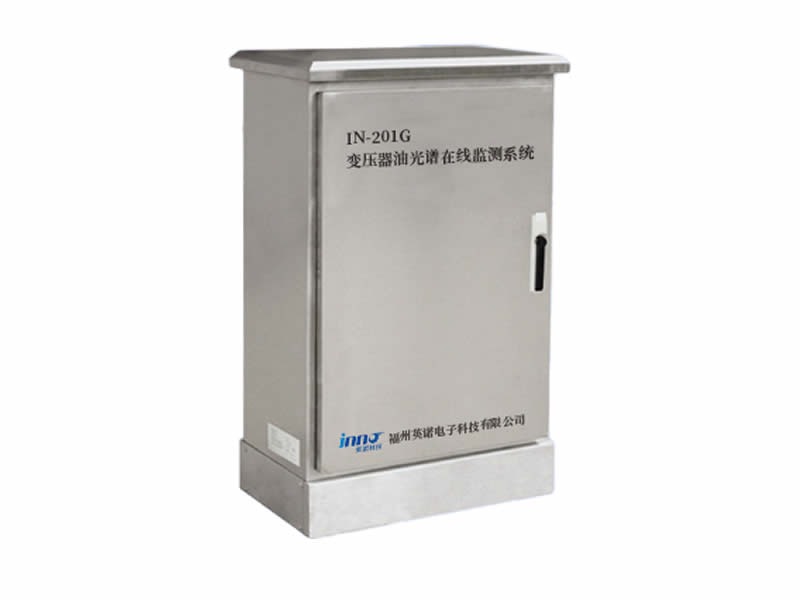

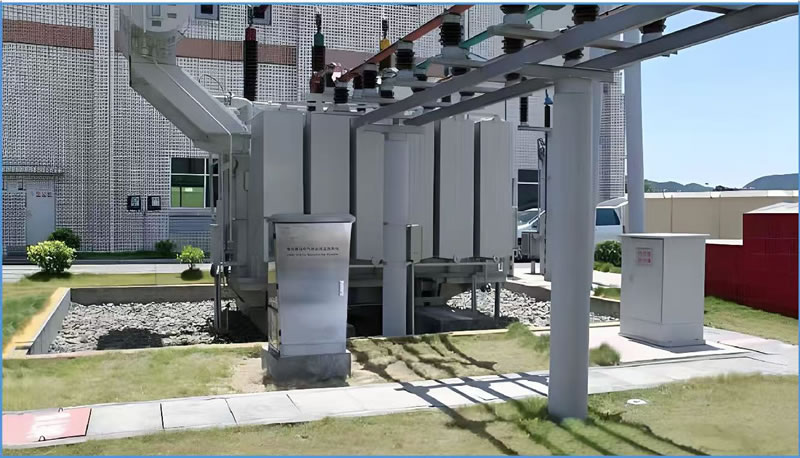

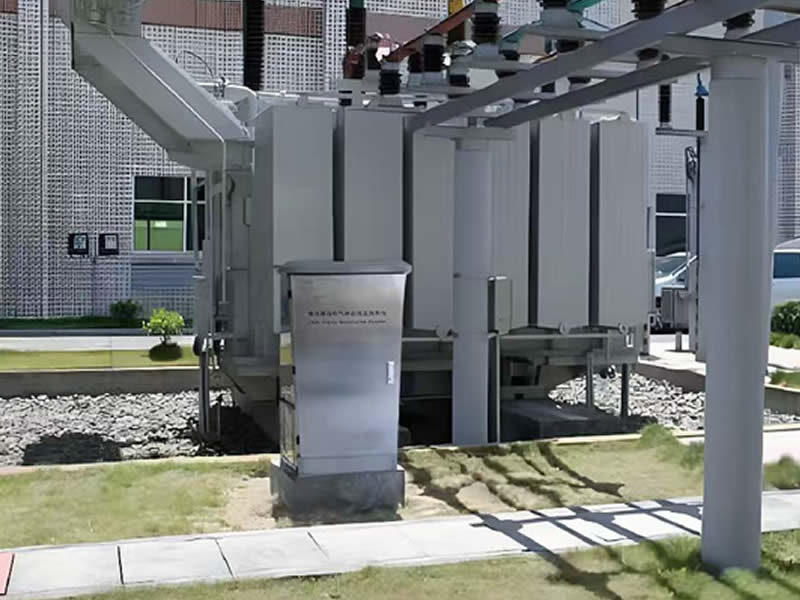

变压器油光谱在线监测系统
IN-201G PAS Online Gas Monitoring System for Transformer Oil变压器油光谱在线监测系统

系统组成

IN-201G 变压器油中气体在线监测系统采用光声光谱原理，系统由油样采集单元、油气分离单元、气体检测单元、数据采集单元、现场控制处理单元、通讯控制单元、显示模块(可选)、电源模块、工业空调、后台监控诊断分析软件(可选)等组成。

监测对象

IN-201G 变压器油中气体在线监测系统主要的监测对象是变压器油中溶解的各种气体，这些气体的存在及其浓度变化可以反映变压器内部的状态和潜在故障。主要气体有七种：氢气 (H2)、甲烷 (CH4)、乙烷(C2H6)、乙烯 (C2H4)、乙炔 (C2H2)、一氧化碳 (CO)、二氧化碳 (CO2)。也可选配铁芯接地电流、水分(H2O)、氧气 (O2) 和 氮气 (N2)等指标。

技术参数

脱气方式 顶空脱气 分析周期 最小1小时，可设定
分离方式 无需分离 检测方式 光声光谱
载气方式 无需载气、免维护 数据采集 自动捕峰、分段增益
进样方式 自动、定量 通信方式 RS485 | 以太网 | GPRS
温度控制 自动控温 通讯协议 Modbus、DL/T860
报警方式 声光、就地、远传 工作电源 AC220V±10%

监测指标

序号 监测对象 最小分辨率 检测范围 检测精度
1 氢气(H2) 1 μL/L 2 ~ 2000 μL/L ±2 μL/L 或 ±30%
2 一氧化碳(CO) 1 μL/L 25 ~ 5000 μL/L ±25 μL/L 或 ±30%
3 二氧化碳(CO2) 1 μL/L 25 ~ 15000 μL/L ±25 μL/L 或 ±30%
4 甲烷(CH4) 0.1 μL/L 0.5 ~ 1000 μL/L ±0.5 μL/L 或 ±30%
5 乙烷(C2H6) 0.1 μL/L 0.5 ~ 1000 μL/L ±0.5 μL/L 或 ±30%
6 乙烯(C2H4) 0.1 μL/L 0.5 ~ 1000 μL/L ±0.5 μL/L 或 ±30%
7 乙炔(C2H2) 0.1 μL/L 0.5 ~ 1000 μL/L ±0.5 μL/L 或 ±30%

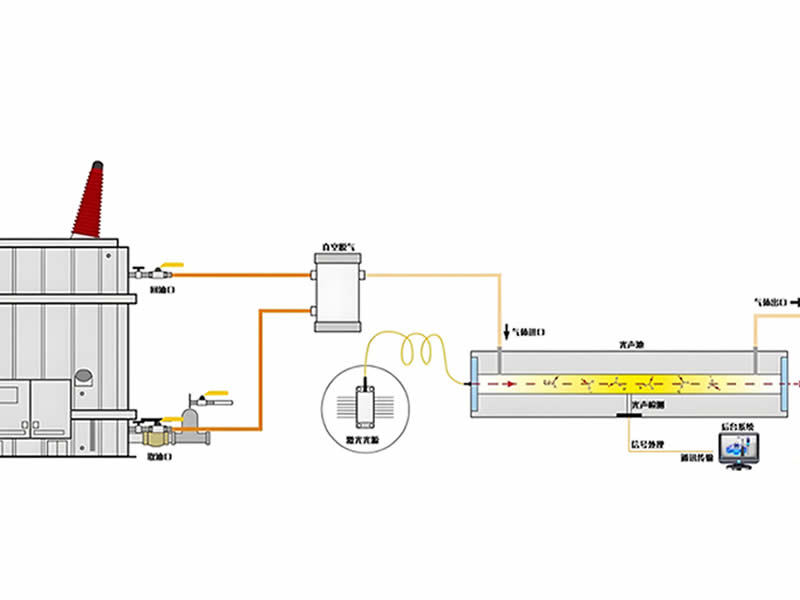

光声光谱在线监测系统流程介绍

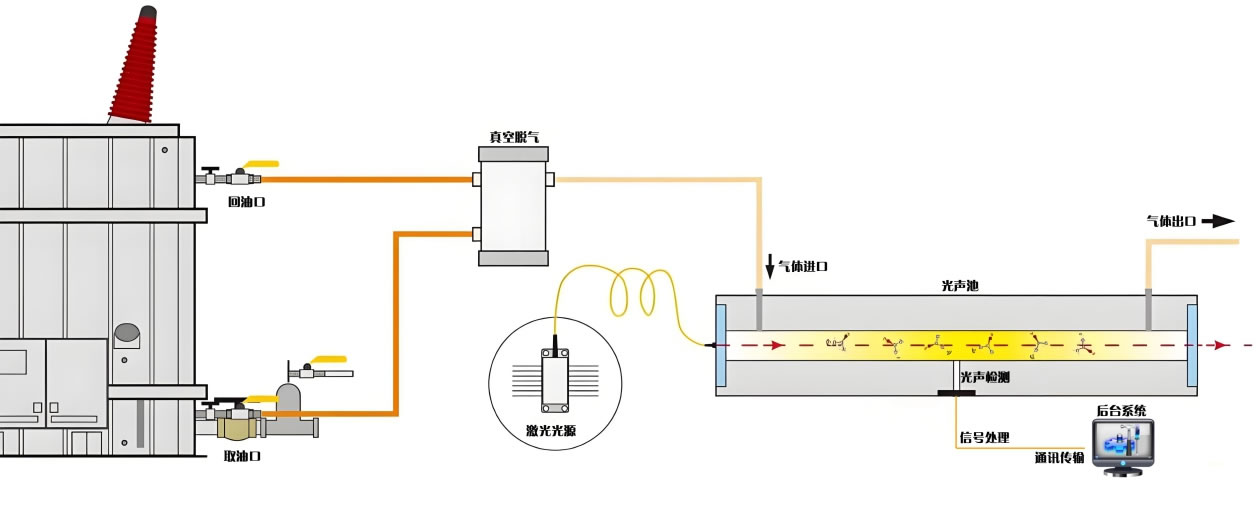

变压器油光谱在线监测系统流程图

光声光谱在线监测系统是一款用于精准监测设备油中气体成分的先进装置，广泛应用于电力变压器等充油设备的状态监测领域。
系统工作时，首先通过取油口从设备中抽取油样，油样进入真空脱气装置。在真空环境下，油中溶解的气体被高效分离出来。随后，分离出的气体通过气体进口进入光声池。同时，激光光源发射特定波长的激光，照射到光声池内的气体上。气体分子吸收激光能量后，会产生周期性的热膨胀和收缩，进而形成光声信号。
光声池旁的检测装置捕捉到这些光声信号后，将其传输至信号处理模块进行分析与处理。处理后的信号通过通讯传输链路，实时发送到后台系统。后台系统会对信号进行进一步的解读、存储与展示，工作人员可通过后台系统直观地获取油中气体成分等关键监测数据，从而及时掌握设备内部的运行状态，为设备的故障预警与维护决策提供科学依据。监测完成后，油样可通过回油口流回设备，实现油样的循环利用。
注：其它技术规格可定制，详情咨询我司热线：400-181-6499
