综合在线监测及诊断分析系统平台

IN-6000+ Integrated online monitoring and diagnostic analysis system

一、系统整体架构

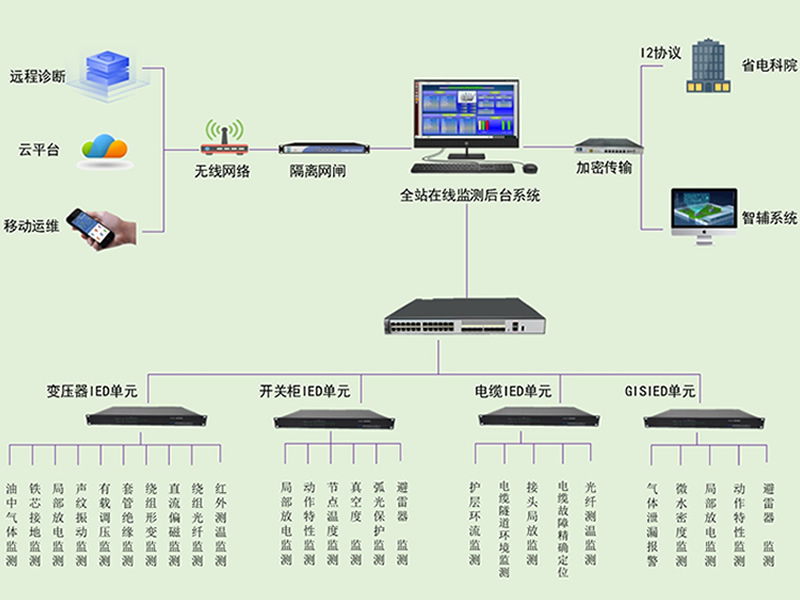

综合在线监测及诊断分析系统平台构建了一套从设备数据采集到远程应用的完整体系。在底层，变压器、开关柜、电缆、GIS 等设备的 IED 单元，可对油中气体、铁芯接地、局部放电等多类参数进行监测，为系统提供基础数据支撑。这些数据经传输汇聚到全站在线监测后台系统，后台系统一方面通过隔离网闸、无线网络与云平台等连接，实现远程诊断、移动运维等功能；另一方面借助加密传输，与省电科院、智辅系统等进行数据交互。
综合在线监测及诊断分析系统平台系统架构

二、平台特点

（一）自主安全可控

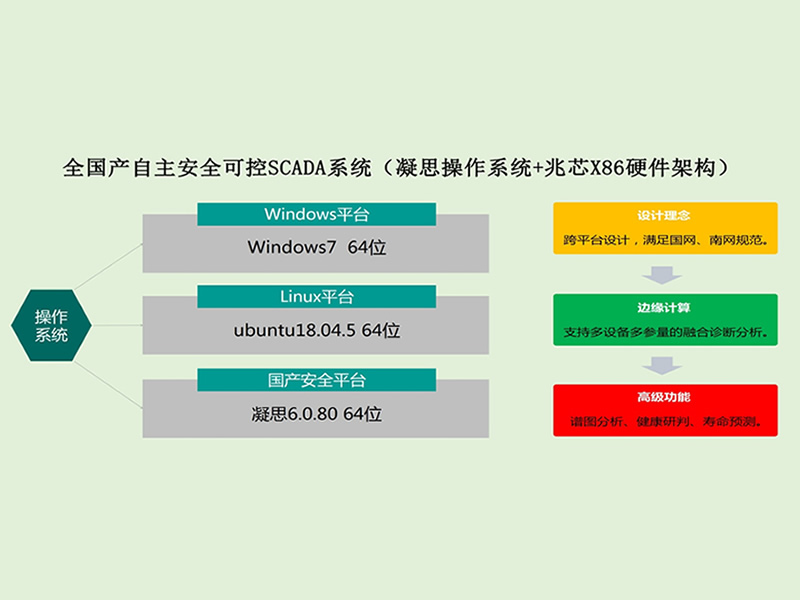

该平台采用全国产自主安全可控的 SCADA 系统，基于凝思操作系统与兆芯 X86 硬件架构，可在 Windows7 64 位、ubuntu18.04.5 64 位、凝思 6.0.80 64 位等多平台运行，跨平台设计满足国网、南网规范，从底层保障了系统的安全性与自主可控性。

（二）强大分析能力

支持边缘计算，能对多设备多参量进行融合诊断分析，还具备谱图分析、健康研判、寿命预测等高级功能，可深度挖掘设备数据价值，为设备状态评估和维护决策提供有力依据。
综合在线监测及诊断分析系统平台特点

三、局部放电谱图分析（PDA）

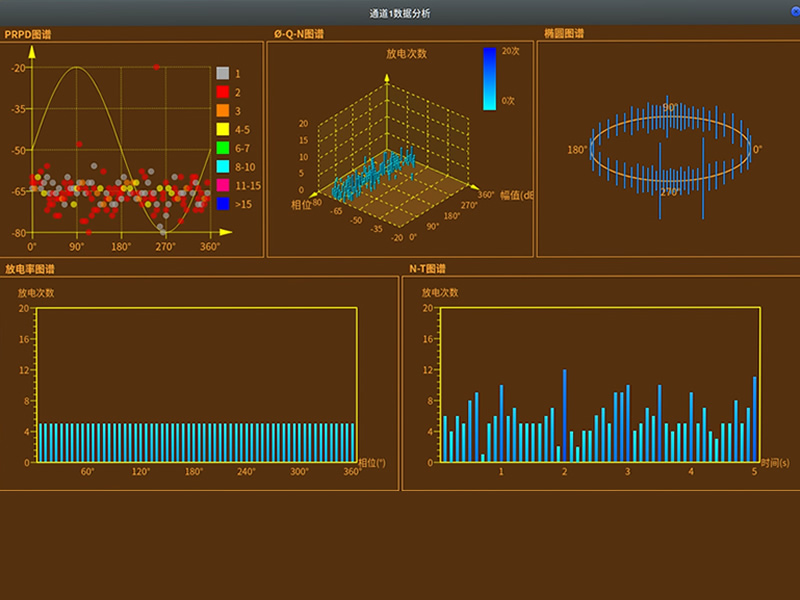

平台具备丰富的局部放电谱图分析功能，通过 PRPD 图谱、Ø - Q - N 图谱、椭圆图谱、放电率图谱、N - T 图谱等多种图谱，从相位、幅值、放电次数、时间等不同维度，直观且全面地展示局部放电情况。例如，PRPD 图谱可呈现不同相位下放电的分布与强度，Ø - Q - N 图谱以三维形式展现相位、幅值和放电次数的关系，帮助工作人员精准识别局部放电的特征与规律，及时发现设备潜在的绝缘缺陷等问题。
综合在线监测及诊断分析系统平台局部放电谱图分析

四、变压器重症监护系统（DICS）

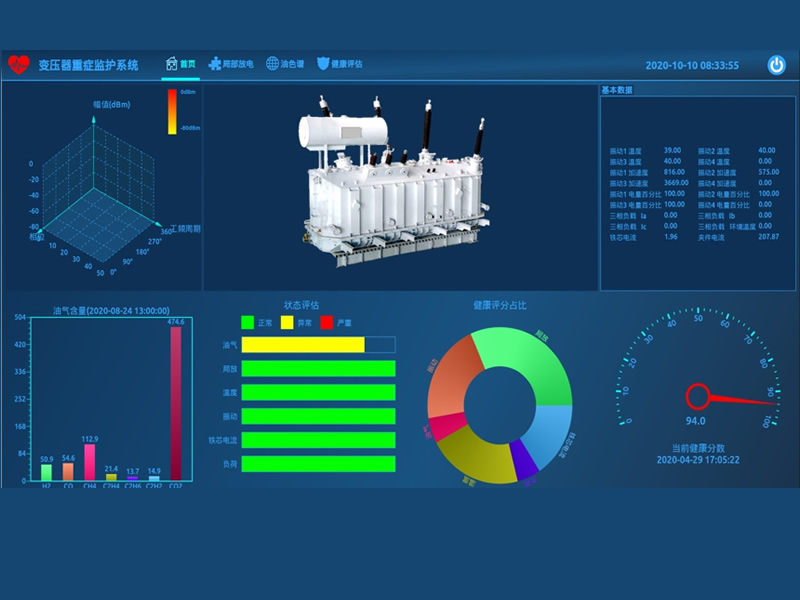

变压器重症监护系统能够对变压器的多种关键参数进行实时监测与综合评估。系统界面清晰展示变压器的基本数据，如振动、温度、铁芯电压等，同时通过油气含量变化趋势图、状态评估条、健康评分占比饼图以及当前健康分数表等，多维度呈现变压器的健康状态。当变压器出现异常时，系统可及时发出预警，为变压器的安全稳定运行提供全方位的监护，助力运维人员提前采取维护措施，避免故障扩大。
变压器重症监护系统

【以上产品功能均可定制 具体联系英诺通达】
