产品介绍

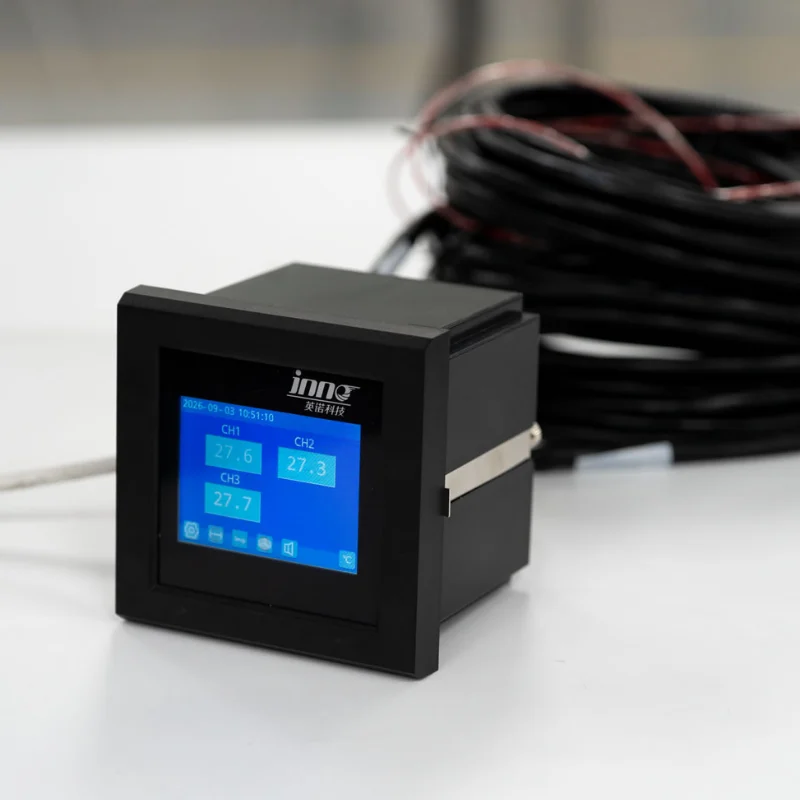

YN-XP502F-3T 干式变压器智能监测装置是福州英诺电子科技有限公司专为干式变压器测温、控制场景定制研发的智能温控产品。设备采用嵌入式安装方式，机身抗扰能力强，即使在高电压、强电磁干扰的复杂工况下，依然能够稳定输出精准的测温数据，具备可靠的 EMC、EMI 电磁兼容性能，适用于变电站、配电室等对稳定性要求严苛的应用场景。
产品配置 2.8 寸彩色液晶触摸屏，图文并茂、操作直观；内置时钟芯片，支持带时标的历史数据记录，便于运维人员追溯设备运行状态。核心处理器采用 ARM 架构 CPU，数据处理能力强、系统运行稳定。电路板设计理念上坚持强弱电分离的模块化布局，有效避免电路间的空间串扰，从硬件层面进一步保障了设备的长期可靠运行。
核心优势
| 特性 | 说明 |
|---|---|
| 多路精准测温 | 3 路 PT100 传感器同步采集，实时监测三相绕组温度，测量精度达 ±1%FS |
| 彩色触控交互 | 2.8 寸彩色液晶触摸屏，主界面每 1000ms 自动刷新温度，操作简单直观 |
| 智能报警联动 | 支持超温报警、超温跳闸自动判断，异常状态触发声光提示，可一键消音 |
| 历史数据追溯 | 内置时钟芯片，自动记录带时标的历史温度及历史最高温度 |
| 远程通讯接入 | 标配标准 MODBUS-RTU 通讯协议，可接入上位机 / 后台系统统一监控 |
| 稳定可靠架构 | ARM 架构 CPU + 强弱电分离模块化电路设计，抗干扰能力强，运行稳定 |
技术参数
| 项目 | 参数 |
|---|---|
| 测温路数 | 3路PT100测温，3路绕组测温 |
| 工作电源 | AC/DC 24～240V |
| 测温范围 | -30.0℃ ～ 240.0℃ |
| 测量精度 | ±1%FS（温控器 0.5 级，传感器 B 级） |
| 分辨率 | 0.1℃ |
| 控制触点容量 | 16A / AC250V |
| 整机功耗 | ≤10W |
| 工作环境 | 环境温度 -25℃～+55℃；环境湿度 ≤95%RH（25℃） |
| 安装方式 | 嵌入式安装 |
| 外形尺寸 | 96×96×84mm（长×宽×高） |
| 开孔尺寸 | 90×90mm（长×宽） |
| 通讯协议 | 标准 MODBUS-RTU（地址 1～247，波特率 1200～38400，默认 9600） |
执行与认证标准
本产品严格按照 JB/T7631-2016《变压器用电子温控器》 行业标准生产，并通过 ISO9001:2015 国际质量管理体系认证、ISO14001:2015 环境管理体系认证、ISO45001:2018 职业健康安全管理体系认证；同时通过 IEC61000-4:2005 国际标准及 GB/T17626-2008《电磁兼容试验和测量技术》标准的实验验证，产品品质与电磁兼容性能均有充分保障。
智能液晶显示界面

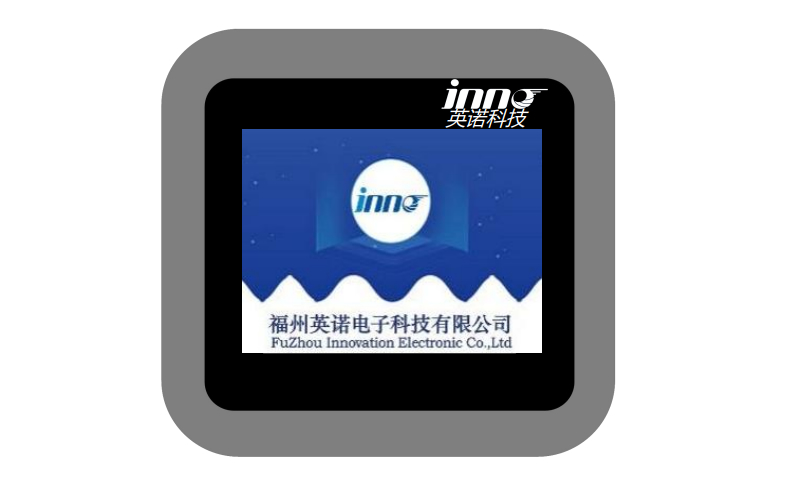

液晶初始化开机界面

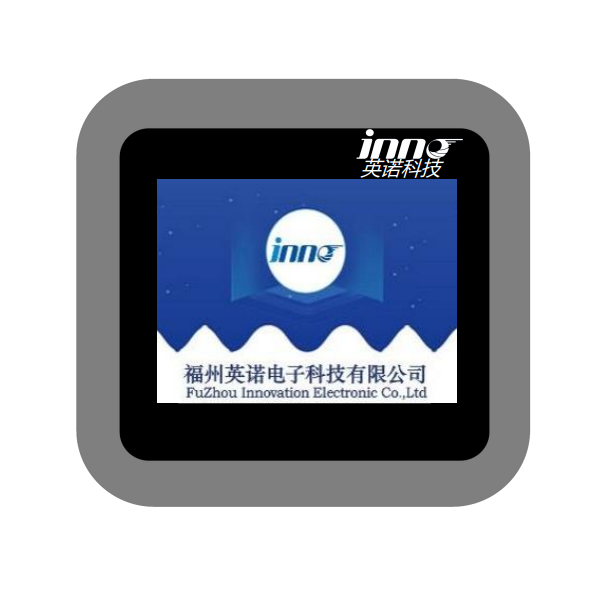

英诺科技液晶显示仪表正视图

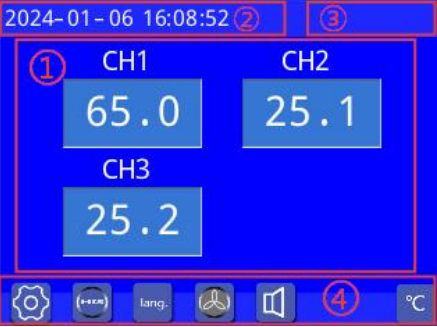

设备完成初始化后将自动进入"主界面"，在传感器正确连接的情况下自动读取并显示温度数据，界面每 1000ms 刷新一次，实时呈现变压器各路绕组的运行温度，让运维人员随时掌握设备状态，无需额外操作。
① 温度显示区域
主界面同时显示 CH1、CH2、CH3 三路测温通道的实时数据，并针对不同运行状态采用不同颜色区分显示，一目了然：
| 显示信息 | 正常显示 | 温控器故障 | 传感器断线 | 超温报警 | 超温跳闸 |
|---|---|---|---|---|---|
| 内容 | 45.5 | -ER- | -OP- | 130.0 | 152.0 |
当装置发生故障（如温度超出温控器上下限）时，屏幕将显示 -ER-；当传感器出现开路故障时，屏幕将显示 -OP-；当温度超温报警时，数值以橙色高亮显示；当温度超温跳闸时，数值以红色高亮显示，提示更为醒目。
以上任一状态出现时，蜂鸣器都会自动鸣叫报警提醒；触发报警后，消音按钮图标将持续闪烁提示，运维人员按下该按钮即可取消蜂鸣器报警声，操作简单便捷。
② 时钟显示区域

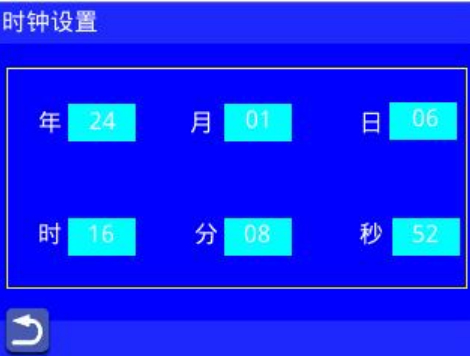

主界面上方实时显示当前系统时间，点击该区域即可进入时钟设置界面，支持年、月、日、时、分、秒的独立调整。设备内置时钟电池，即使温控器意外失电，时钟依然能够正常走时，确保历史数据记录的时标始终准确可靠。
③ 功能状态指示灯区域
界面右上角设有四类状态指示图标，实时反映设备当前运行状态，运维人员无需进入子菜单即可快速掌握整体运行情况：
| 状态名称 | 风机运行 | 绕组报警 | 绕组跳闸 | 装置故障 |
|---|---|---|---|---|
| 说明 | 风机启动运行中点亮提示 | 绕组超温报警时点亮提示 | 绕组超温跳闸时点亮提示 | 装置自身故障时点亮提示 |

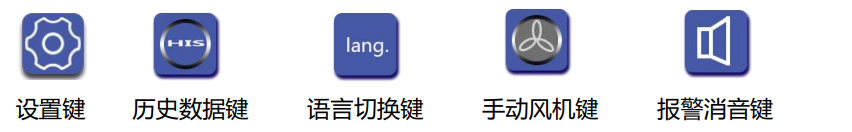

④ 按键区域
主界面底部设有五个功能按键，覆盖参数设置、历史查询、语言切换、风机手动控制及报警消音等常用操作，触控响应灵敏，日常运维一步到位：
| 按键 | 功能说明 |
|---|---|
| 设置键 | 点击弹出密码输入窗口，输入正确密码（默认 13）后可进入参数设置菜单界面 |
| 历史数据键 | 点击打开历史数据窗口，查看历史温度记录及历史最高温度 |
| 语言切换键 | 点击打开语言选择界面，支持中英文等多语言切换 |
| 手动风机键 | 点击可手动启动风机，启动后图标底色变为绿色，便于状态识别 |
| 报警消音键 | 点击可取消当前蜂鸣器报警声，操作简单直接 |
更多产品资料联系英诺通达索取
接口与接线
设备接线端子布局清晰，分区明确：上方为风机、报警、跳闸、故障四路继电器输出接口；中部为 RS485 通讯接口（GND / B- / A+）及 AC/DC 24～240V 工作电源接口；下方为 3 路 PT100 传感器接线端子，并预留接地端子 PE，方便现场安装接线，降低误接风险。
应用场景
广泛适用于变电站、工矿企业配电室、箱式变电站等场所的干式变压器温度监测与风机联动控制，帮助用户实时掌握变压器绕组运行温度，及时预警过热风险，保障变压器安全稳定运行，降低因过热引发的停电、损坏等事故风险。
